إصدار الشهادات: | RoHS | يكتب: | الصمام COB |
---|---|---|---|
اللون المنبعث: | أبيض طبيعي / أبيض نقي / أبيض بارد / أبيض بارد | ضمان: | 5 سنوات |
طلب: | مصابيح LED للنمو | اسم المنتج: | 10W 30W 50W 100W الطيف الكامل عالية الطاقة RGB COB أدى نمو رقاقة ضوء |
اسم: | الصمام COB عالي الطاقة | ||
إبراز: | قاعدة نحاسية LED عالية الطاقة Cob,مصباح LED عالي الطاقة 200 وات,مصباح تتبع سبوت LED |

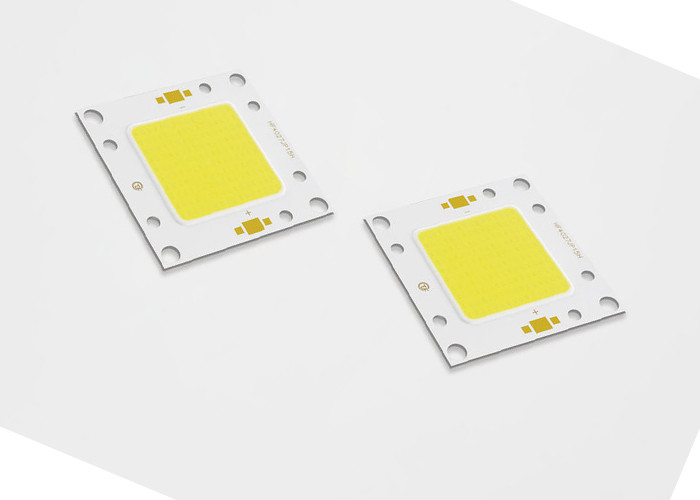

3-200W عالية الطاقة الكوز الصمام النحاس قاعدة المواد المسار بقعة الإضاءة الخفيفة
2 مزايا
• ثبات عالي للتطبيقات الخارجية
• انخفاض كبير في المقاومة الحرارية و
زيادة درجة حرارة التشغيل
• ضوء أبيض موحد ومتسق • تكلفة تشغيل أقل • سهولة الاستخدام مع ضوء النهار وكاشفات الحركة
تمكين زيادة توفير الطاقة
• انخفاض تكلفة الصيانة. • صديقة للبيئة ، لا توجد مشكلة في التخلص منها
يتم شرح تعيين رقم الجزء الخاص بصفيفات LED من سلسلة TYF الخاصة على النحو التالي:
رقم القطعة |
القوة النموذجية (W) | الاسمية CCT (K) |
CRI |
الحد الأدنى من التدفق النبضي (lm) | التدفق النبضي النموذجي (lm) | الجهد النموذجي (V) | التيار الاسمي (مللي أمبير) | الفعالية النموذجية (lm / W) |
CL54351818P430E * 7 | 82.9 | 3000 ك | 70 | 12027 | 12932 | 51.2 | 1620 | 156 |
CL54351818P435E * 7 | 82.9 | 3500 ك | 70 | 12181 | 13098 | 51.2 | 1620 | 158 |
CL54351818P440E * 7 | 82.9 | 4000 ك | 70 | 12258 | 13181 | 51.2 | 1620 | 159 |
CL54351818P450E * 7 | 82.9 | 5000 ك | 70 | 12413 | 13347 | 51.2 | 1620 | 161 |
CL54351818P457E * 7 | 82.9 | 5700 ك | 70 | 12490 | 13430 | 51.2 | 1620 | 162 |
CL54351818P465E * 7 | 82.9 | 6500 ك | 70 | 12413 | 13347 | 51.2 | 1620 | 161 |
CL54351818P422E * 8 | 82.9 | 2200 ك | 80 | 10100 | 10860 | 51.2 | 1620 | 131 |
CL54351818P427E * 8 | 82.9 | 2700 ك | 80 | 10948 | 11772 | 51.2 | 1620 | 142 |
CL54351818P430E * 8 | 82.9 | 3000 ك | 80 | 11256 | 12103 | 51.2 | 1620 | 146 |
CL54351818P435E * 8 | 82.9 | 3500 ك | 80 | 11410 | 12269 | 51.2 | 1620 | 148 |
CL54351818P440E * 8 | 82.9 | 4000 ك | 80 | 11487 | 12352 | 51.2 | 1620 | 149 |
CL54351818P450E * 8 | 82.9 | 5000 ك | 80 | 11642 | 12518 | 51.2 | 1620 | 151 |
CL54351818P457E * 8 | 82.9 | 5700 ك | 80 | 11796 | 12684 | 51.2 | 1620 | 153 |
CL54351818P465E * 8 | 82.9 | 6500 ك | 80 | 11642 | 12518 | 51.2 | 1620 | 151 |
CL54351818P422E * 9 | 82.9 | 2200 ك | 90 | 8943 | 9616 | 51.2 | 1620 | 116 |
CL54351818P427E * 9 | 82.9 | 2700 ك | 90 | 9791 | 10528 | 51.2 | 1620 | 127 |
CL54351818P430E * 9 | 82.9 | 3000 ك | 90 | 10023 | 10777 | 51.2 | 1620 | 130 |
CL54351818P435E * 9 | 82.9 | 3500 ك | 90 | 10177 | 10943 | 51.2 | 1620 | 132 |
CL54351818P440E * 9 | 82.9 | 4000 ك | 90 | 10254 | 11026 | 51.2 | 1620 | 133 |
CL54351818P450E * 9 | 82.9 | 5000 ك | 90 | 10408 | 11192 | 51.2 | 1620 | 135 |
CL54351818P457E * 9 | 82.9 | 5700 ك | 90 | 10485 | 11275 | 51.2 | 1620 | 136 |
5.1 معلومات تجميع الألوان
الشكل 1: رسم بياني لصناديق الاختبار في مساحة اللون xy (ظروف الاختبار النبضي ، Tj = 25 درجة مئوية)
CIE1931-س
الجدول 38: خطوتين إلى 5 خطوات لتعريفات حاوية ألوان MacAdam القطع الناقص لـ TYF CoB Core Range
اسمى، صورى شكلى، بالاسم فقط CCT |
نقطة المركز | المحور الرئيسي (أ ، ب) |
الشكل البيضاوي
ملاك التناوب ، θ |
|||
X | ص | 2 خطوة | 3 خطوات | 5 خطوات | ||
2200 ك | 0.5018 | 0.4153 | (0.0048 ، 0.0027) | (0.0072، 0.0041) | (0.0120 ، 0.0067) | 39.9 |
2500 ك | 0.4806 | 0.4141 | (0.0050 ، 0.0027) | (0.0076 ، 0.0041) | (0.0126، 0.0068) | 53.1 |
2700ك | 0.4575 | 0.4101 | (0.0053 ، 0.0027) | (0.0080 ، 0.0041) | (0.0133 ، 0.0068) | 54.1 |
3000 ك | 0.4338 | 0.4030 | (0.0057 ، 0.0028) | (0.0086 ، 0.0042) | (0.0142، 0.0069) | 53.7 |
3500 ك | 0.4073 | 0.3917 | (0.0062 ، 0.0028) | (0.0093 ، 0.0041) | (0.0155 ، 0.0069) | 54.0 |
4000 ك | 0.3818 | 0.3797 | (0.0063 ، 0.0027) | (0.0093 ، 0.0042) | (0.0157، 0.0068) | 53.4 |
5000 ك | 0.3447 | 0.3553 | (0.0054، 0.0024) | (0.0081 ، 0.0035) | (0.0135 ، 0.0059) | 59.8 |
5700 ك | 0.3290 | 0.3417 | (0.0048 ، 0.0021) | (0.0072 ، 0.0032) | (0.0119 ، 0.0052) | 58.8 |
6500 ك | 0.3123 | 0.3282 | (0.0044 ، 0.0018) | (0.0066 ، 0.0027) | (0.0110 ، 0.0045) | 58.1 |
ملاحظات للجدول 12:
ملاحظات: 1. كل تفاوتات الأبعاد هي ± 0.2mm ما لم يذكر خلاف ذلك.2. نقطة قياس Tc عند الكاثود
أوصى شرط البيع
لحام يدوي.يرجى استخدام لحام خالي من الرصاص ويتم تنفيذ اللحام باستخدام لقمة لحام عند أ
درجة حرارة أقل من 350 درجة مئوية ، ويجب أن تنتهي في غضون 3.5 ثانية للأرض الواحدة.لن يتم تطبيق أي قوة خارجية
لجزء من الراتنج أثناء تنفيذ اللحام.يجب إجراء عملية اللحام التالية بعد انتهاء المنتج
العودة إلى درجة الحرارة المحيطة.تنبيه: التحكم في درجة الحرارة
خدماتنا:
1. يمكن الرد على استفسارك في غضون 24 ساعة عمل.
2. موظفين مدربين تدريباً جيداً وذوي خبرة للإجابة على جميع أسئلتك باللغة الإنجليزية بطلاقة.
3. oem وأوديإم ، يمكننا مساعدتك في تصميم المنتجات ووضعها في ؛
4. حماية منطقة المبيعات ومفهوم التصميم وجميع المعلومات الخاصة بك.
س 1.كيف تحصل على المنتج؟
يرجى التكرم بإرسال الاستفسار إلي ، سأكون دليلك.
س 2.إذا كانت شركتك يمكنها تخصيص المنتج حسب الطلب الخاص بي ووضع شعاري عليه؟
تم تصميم جميع منتجاتنا وتخصيصها حسب الطلب بما في ذلك اللون والطباعة والنمط والشعار.
س 3.ماذا عن الضمان؟
نقدم في العادة ضمانًا لمدة 24 شهرًا ، ويعتمد ذلك على المنتجات ، وبعض المنتجات تتمتع بضمان لمدة 12 شهرًا.
الرجاء الاتصال بي لمزيد من التفاصيل.
س 4.كيف يمكنني دفع الطلب؟
عادة نحن نقبل T / T ، ويسترن يونيون وباي بال.إذا كنت تريد الدفع بطرق أخرى ، فيرجى الاتصال بي.
