| مكان المنشأ: | شنتشن |
|---|---|
| اسم العلامة التجارية: | TYF |
| إصدار الشهادات: | CE,RoHs |
| رقم الموديل: | HF4027JP15H |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | قابل للتفاوض |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | D / A، D / P، T / T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 1،000،000 حاسوب شخصي في اليوم |
| إصدار الشهادات: | RoHS | نوع: | الكوز أدى |
|---|---|---|---|
| التي تنبعث منها اللون: | أبيض دافئ / أبيض طبيعي / أبيض نقي / أبيض بارد / أبيض بارد | ضمان: | 5 سنوات |
| تطبيق: | أدى النمو الضوء | فترة الحياة: | 50000 ساعة |
| إبراز: | قطعة خبز عالية الطاقة,قطعة خبز بقيادة الولايات المتحدة |
||

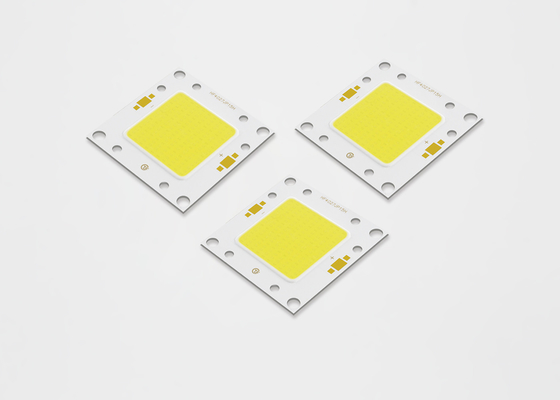

الوجه رقاقة البوليفيين في الهواء الطلق HF4027JP15H Bridgelux رقاقة 30V 50W 80W 100W
• كفاءة 130 م / ث نموذجي ل 3000 K ، 80CRI
• مصدر ضوء كثافة تدفق عالية
• موحدة ، والإضاءة عالية الجودة
• الحد الأدنى 70 و 80 و 90 خيارات CRI
• المسار الحراري StreaCLined
• بنية تخزين الألوان المتوافقة مع ENERGY STAR® / ANSI مع معيار 2 و 3 و 5 SDCM
• أكثر كفاءة في استخدام الطاقة من المصابيح المتوهجة والهالوجين والفلورسنت
• الجهد العالي أو الجهد المنخفض العاصمة العملية
• سلسلة المنتج وشعار الشركة على الجبهة
• بنفايات متوافقة
يتم شرح تعيين رقم الجزء لصفيفات TYF ML Series LED على النحو التالي:
| بند | P (W) | CCT (K) | CRI | التجويف دقيقة (م) | التجويف ماكس (م) | الجهد (V) | الحالي (مللي أمبير) | نجاعة (م / ث) |
| HF40251016PB | 80 | 3000 ك | 70 | 8208 | 9120 | 29.8 | 2560 | 114 |
| HF40251016PB | 80 | 3500 ك | 70 | 8424 | 9360 | 29.8 | 2560 | 117 |
| HF40251016PB | 80 | 4000 ك | 70 | 8568 | 9520 | 29.8 | 2560 | 119 |
| HF40251016PB | 80 | 5000 ك | 70 | 8712 | 9680 | 29.8 | 2560 | 121 |
| HF40251016PB | 80 | 5700 ك | 70 | 8856 | 9840 | 29.8 | 2560 | 123 |
| HF40251016PB | 80 | 6500 ك | 70 | 8712 | 9680 | 29.8 | 2560 | 121 |
| HF40251016PB | 80 | 3000 ك | 80 | 7488 | 8320 | 29.8 | 2560 | 104 |
| HF40251016PB | 80 | 3500 ك | 80 | 7704 | 8560 | 29.8 | 2560 | 107 |
| HF40251016PB | 80 | 4000 ك | 80 | 7848 | 8720 | 29.8 | 2560 | 109 |
| HF40251016PB | 80 | 5000 ك | 80 | 7992 | 8880 | 29.8 | 2560 | 111 |
| HF40251016PB | 80 | 5700 ك | 80 | 8136 | 9040 | 29.8 | 2560 | 113 |
| HF40251016PB | 80 | 6500 ك | 80 | 7992 | 8880 | 29.8 | 2560 | 111 |
| HF40251020PB | 100 | 3000 ك | 70 | 10080 | 11200 | 29.8 | 2560 | 112 |
| HF40251020PB | 100 | 3500 ك | 70 | 10350 | 11500 | 29.8 | 2560 | 115 |
| HF40251020PB | 100 | 4000 ك | 70 | 10530 | 11700 | 29.8 | 2560 | 117 |
| HF40251020PB | 100 | 5000 ك | 70 | 10710 | 11900 | 29.8 | 2560 | 119 |
| HF40251020PB | 100 | 5700 ك | 70 | 10890 | 12100 | 29.8 | 2560 | 121 |
| HF40251020PB | 100 | 6500 ك | 70 | 10710 | 11900 | 29.8 | 2560 | 119 |
| HF40251020PB | 100 | 3000 ك | 80 | 9180 | 10200 | 29.8 | 2560 | 102 |
| HF40251020PB | 100 | 3500 ك | 80 | 9450 | 10500 | 29.8 | 2560 | 105 |
| HF40251020PB | 100 | 4000 ك | 80 | 9630 | 10700 | 29.8 | 2560 | 107 |
| HF40251020PB | 100 | 5000 ك | 80 | 9810 | 10900 | 29.8 | 2560 | 109 |
| HF40251020PB | 100 | 5700 ك | 80 | 9990 | 11100 | 29.8 | 2560 | 111 |
| HF40251020PB | 100 | 6500 ك | 80 | 9810 | 10900 | 29.8 | 2560 | 109 |
5.1 معلومات Binning اللون
الشكل 1: رسم بياني لسلال الاختبار في مساحة ألوان س ص (ظروف الاختبار النبضي ، Tj = 25 درجة مئوية)
CIE1931-X
جدول 38: تعريفات حاوية اللون البيضوي المكونة من خطوتين إلى 5 خطوات من MacAdam لتعريف نطاق TYF CoB الأساسي
اسمى، صورى شكلى، بالاسم فقط CCT | نقطة المركز | المحور الرئيسي (أ ، ب) | الشكل البيضاوي دوران الملاك ،، | |||
| X | Y | 2 خطوة | 3-الخطوة | 5-الخطوة | ||
| 2200K | 0.5018 | 0.4153 | (0.0048 ، 0.0027) | (0.0072 ، 0.0041) | (0.0120 ، 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050 ، 0.0027) | (0.0076 ، 0.0041) | (0.0126 ، 0.0068) | 53.1 |
| 27 00 ك | 0.4575 | 0.4101 | (0.0053 ، 0.0027) | (0.0080 ، 0.0041) | (0.0133 ، 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057 ، 0.0028) | (0.0086 ، 0.0042) | (0.0142 ، 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062 ، 0.0028) | (0.0093 ، 0.0041) | (0.0155 ، 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063 ، 0.0027) | (0.0093 ، 0.0042) | (0.0157 ، 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054 ، 0.0024) | (0.0081 ، 0.0035) | (0.0135 ، 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048 ، 0.0021) | (0.0072 ، 0.0032) | (0.0119 ، 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044 ، 0.0018) | (0.0066 ، 0.0027) | (0.0110 ، 0.0045) | 58.1 |
6.1 الجدول 39: التقييمات القصوى
ملاحظات للجدول 39:
7
ملاحظات: 1. جميع أبعاد التسامح ± 0.2mm ما لم يذكر خلاف ذلك. 2. نقطة القياس ح في الكاثود
أوصى شرط بيع
لحام اليدوي. يرجى استخدام لحام خالية من الرصاص ويجب تنفيذ لحام باستخدام بت لحام في
درجة حرارة أقل من 350C ، وينتهي في غضون 3.5 ثانية للأرض واحدة. لن يتم تطبيق أي قوة خارجية
لجزء الراتنج في حين يتم تنفيذ لحام. يجب إجراء العملية التالية للحام بعد انتهاء المنتج
العودة إلى درجة الحرارة المحيطة. تحذير: التحكم في درجة الحرارة
التعبئة المنتج ووضع العلامات
