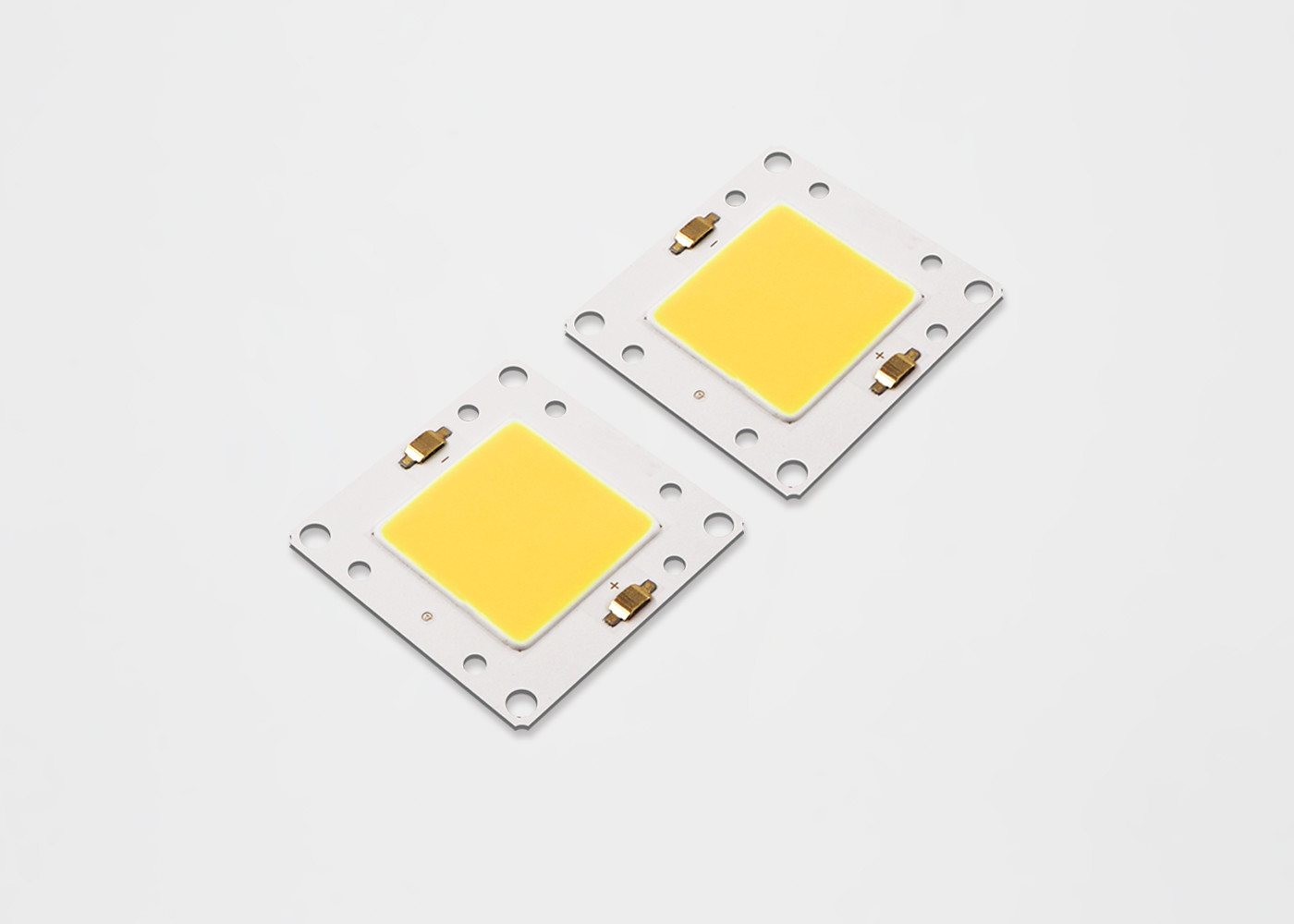

مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM

المعلومات الأساسية
مكان المنشأ: شنتشن
اسم العلامة التجارية: TYF
إصدار الشهادات: CE,RoHs
رقم الموديل: HF4027JP15H
الحد الأدنى لكمية: تفاوض
الأسعار: قابل للتفاوض
وقت التسليم: 5-7 أيام
شروط الدفع: D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1،000،000 قطعة / يوم
معلومات تفصيلية
إصدار الشهادات: RoHS يكتب: الصمام COB
اللون المنبعث: أبيض دافئ / أبيض طبيعي / أبيض نقي / أبيض بارد قوة: 50 واط
اسم: الصمام COB عالي الطاقة فترة الحياة: 50000 ساعة
إبراز:

LED عالي الطاقة Cob LED عالي التدفق

,

SDCM LED Cob عالي الطاقة 50W

,

LM80 LED Cob عالي الطاقة


منتوج وصف

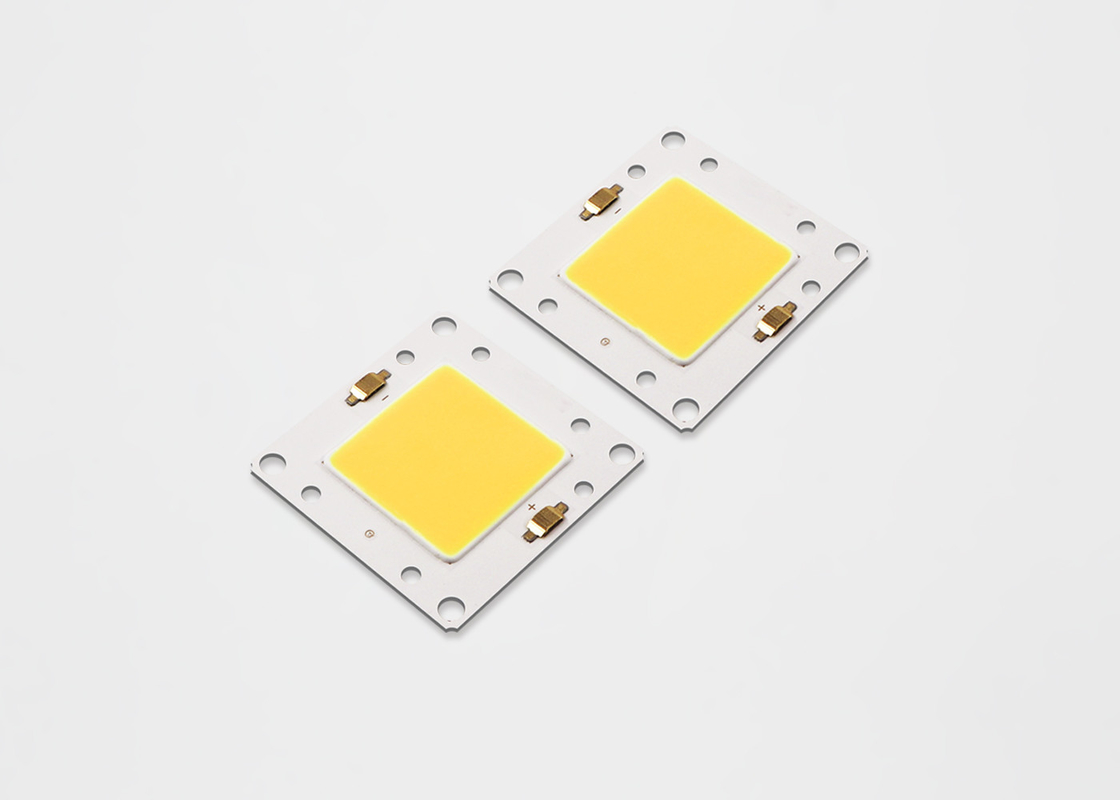

مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM



مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 0

• كفاءة 130 لومن / وات بشكل نموذجي لـ 3000K ، 80CRI

• مصدر ضوء مدمج عالي الكثافة

• إضاءة موحدة وعالية الجودة

• تشغيل الجهد العالي أو الجهد المنخفض DC

• سلسلة المنتجات وشعار الشركة على المقدمة

• متوافق مع RoHS



- تتميز مصابيح LED بالجهد المنخفض والسطوع العالي.مصدر ضوء LED 10-20 وات يشع ضوءًا مكافئًا لمصباح متوهج 30-120 وات.تأثير الإضاءة لمصابيح LED موفر للطاقة بنسبة 90٪ أكثر من المصابيح المتوهجة ، وأكثر من 70٪ من المصابيح الموفرة للطاقة.إنه مصدر إضاءة حقيقي موفر للطاقة.
- لا ضرر ولا تسرب أيونات الزئبق أو أيونات الزئبق والمخاطر العامة الأخرى أثناء عملية تصنيع المصباح.ينتمي تصنيع راتنجات الايبوكسي LED إلى مركبات البوليمر العضوية ومذيبات الفوسفور وحمض الهيدروكلوريك ومعظم
- مستقر ، ليس من السهل أن يتلف ، يمكن إعادة تدويره حتى بعد الشيخوخة ، ولن يلوث البيئة
- تستخدم مصابيح LED رقائق أشباه الموصلات ذات الحالة الصلبة لتحويل الطاقة الكهربائية إلى طاقة ضوئية ، وهي مغلفة براتنج الإيبوكسي ، الذي يمكنه تحمل الصدمات الميكانيكية عالية القوة.



مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 1



يتم شرح تعيين رقم الجزء الخاص بصفيفات LED من سلسلة TYF ML على النحو التالي:



مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 2

مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 3



رقم الصنف. ف (ث) CCT (ك) CRI دقيقة (م)



ماكس (م)

الجهد (V) الحالي (مللي أمبير) (م / ث)
HF40251006PB 30 3000 ك 70 3186 3540 29.8 960 118
HF40251006PB 30 3500 ك 70 3267 3630 29.8 960 121
HF40251006PB 30 4000 ك 70 3321 3690 29.8 960 123
HF40251006PB 30 5000 ك 70 3375 3750 29.8 960 125
HF40251006PB 30 5700 ك 70 3429 3810 29.8 960 127
HF40251006PB 30 6500 ك 70 3375 3750 29.8 960 125
HF40251006PB 30 3000 ك 80 2916 3240 29.8 960 108
HF40251006PB 30 3500 ك 80 2997 3330 29.8 960 111
HF40251006PB 30 4000 ك 80 3051 3390 29.8 960 113
HF40251006PB 30 5000 ك 80 3105 3450 29.8 960 115
HF40251006PB 30 5700 ك 80 3159 3510 29.8 960 117
HF40251006PB 30 6500 ك 80 3105 3450 29.8 960 115
HF40251010PB 50 3000 ك 70 5220 5800 29.8 1600 116
HF40251010PB 50 3500 ك 70 5355 5950 29.8 1600 119
HF40251010PB 50 4000 ك 70 5445 6050 29.8 1600 121
HF40251010PB 50 5000 ك 70 5535 6150 29.8 1600 123
HF40251010PB 50 5700 ك 70 5625 6250 29.8 1600 125
HF40251010PB 50 6500 ك 70 5535 6150 29.8 1600 123
HF40251010PB 50 3000 ك 80 4770 5300 29.8 1600 106
HF40251010PB 50 3500 ك 80 4905 5450 29.8 1600 109
HF40251010PB 50 4000 ك 80 4995 5550 29.8 1600 111
HF40251010PB 50 5000 ك 80 5085 5650 29.8 1600 113
HF40251010PB 50 5700 ك 80 5175 5750 29.8 1600 115
HF40251010PB 50 6500 ك 80 5085 5650 29.8 1600 113



مزايا المنتج Cob رقاقة LED:

1. أداء حراري جيد وقناة ساخنة واسعة.

2. البقعة موحدة.

3. توفير الطاقة وحماية البيئة ، كفاءة الإضاءة العالية.

4. سطوع عالية ، ضوء اضمحلال منخفض ، مصقول.

5. سهل الاستخدام وسهل التركيب.

6. قدرة قوية مضادة للكهرباء الساكنة.



مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 4

5.1 معلومات تجميع الألوان


الشكل 1: رسم بياني لصناديق الاختبار في مساحة اللون xy (ظروف الاختبار النبضي ، Tj = 25 درجة مئوية)



مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 5

CIE1931-س



الجدول 38: خطوتين إلى 5 خطوات لتعريفات حاوية ألوان MacAdam القطع الناقص لـ TYF CoB Core Range



اسمى، صورى شكلى، بالاسم فقط

CCT

نقطة المركز المحور الرئيسي (أ ، ب)

الشكل البيضاوي







ملاك التناوب ، θ

X ص 2 خطوة 3 خطوات 5 خطوات
2200 ك 0.5018 0.4153 (0.0048 ، 0.0027) (0.0072، 0.0041) (0.0120 ، 0.0067) 39.9
2500 ك 0.4806 0.4141 (0.0050 ، 0.0027) (0.0076 ، 0.0041) (0.0126، 0.0068) 53.1
2700ك 0.4575 0.4101 (0.0053 ، 0.0027) (0.0080 ، 0.0041) (0.0133 ، 0.0068) 54.1
3000 ك 0.4338 0.4030 (0.0057 ، 0.0028) (0.0086 ، 0.0042) (0.0142، 0.0069) 53.7
3500 ك 0.4073 0.3917 (0.0062 ، 0.0028) (0.0093 ، 0.0041) (0.0155 ، 0.0069) 54.0
4000 ك 0.3818 0.3797 (0.0063 ، 0.0027) (0.0093 ، 0.0042) (0.0157، 0.0068) 53.4
5000 ك 0.3447 0.3553 (0.0054، 0.0024) (0.0081 ، 0.0035) (0.0135 ، 0.0059) 59.8
5700 ك 0.3290 0.3417 (0.0048 ، 0.0021) (0.0072 ، 0.0032) (0.0119 ، 0.0052) 58.8
6500 ك 0.3123 0.3282 (0.0044 ، 0.0018) (0.0066 ، 0.0027) (0.0110 ، 0.0045) 58.1





















































مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 6


6.1 الجدول 39: التقييمات القصوى


مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 7

ملاحظات للجدول 39:

  • يتم دفع المصفوفات عند التيارات العالية ولكن قد يتم تقليل صيانة التجويف.
  • يجب مراعاة خفض التيار المناسب للحفاظ على درجة حرارة الوصلة أقل من الحد الأقصى
  • يكون التشغيل النبضي بتيار محرك ذروة يساوي ذروة التيار النبضي للأمام المعلن مقبولًا إذا كانت النبضة في الوقت المحدد 1 مللي ثانية لكل دورة ودورة العمل هي 10٪
  • لم يتم تصميم الثنائيات الباعثة للضوء بحيث يتم دفعها بجهد عكسي ولن تنتج ضوءًا في ظل هذه الحالة.الحد الأقصى من التقييم المقدم للإشارة فقط.



مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 8



مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 9



ملاحظات: 1. كل تفاوتات الأبعاد هي ± 0.2mm ما لم يذكر خلاف ذلك.2. نقطة قياس Tc عند الكاثود



مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 10



أوصى شرط البيع

لحام يدوي.يرجى استخدام لحام خالي من الرصاص ويتم تنفيذ اللحام باستخدام لقمة لحام عند أ

درجة حرارة أقل من 350 درجة مئوية ، ويجب أن تنتهي في غضون 3.5 ثانية للأرض الواحدة.لن يتم تطبيق أي قوة خارجية

لجزء من الراتنج أثناء تنفيذ اللحام.يجب إجراء عملية اللحام التالية بعد انتهاء المنتج

العودة إلى درجة الحرارة المحيطة.تنبيه: التحكم في درجة الحرارة



مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 11



مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 12



تغليف المنتج ووضع العلامات



مصباح LED عالي التدفق عالي الطاقة 50 وات LM80 HF4027JP15H ANSI SDCM 13
