| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TYF |
| إصدار الشهادات: | CE CB |
| رقم الموديل: | D47B4L5023R0 |
| الحد الأدنى لكمية: | 100 |
| الأسعار: | 6USD/PIECE |
| تفاصيل التغليف: | مربع نفطة |
| وقت التسليم: | 20 يوم من أيام الأسبوع |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 100000 جهاز كمبيوتر شخصى / شهر |
| المصابيح: | EMC3030 | العلامة التجارية رقاقة: | بريدجيلوكس |
|---|---|---|---|
| حجم ثنائي الفينيل متعدد الكلور: | 239 * 47 * 16 | القوة الكهربائية: | 50 واط |
| مساهمة الجهد: | 230 فولت | درجة حرارة اللون: | 4000 ك 5000 ك |
| CRI: | 80 | كفاءة مضيئة: | 140lm / ث |
| طلب: | ضوء الشارع | شهادة: | م |
| إبراز: | وحدة إضاءة الشارع LED بسيطة BOM,وحدة إضاءة الشارع LED AC 50W,وحدة LED بدون سائق 140LM / W |
||

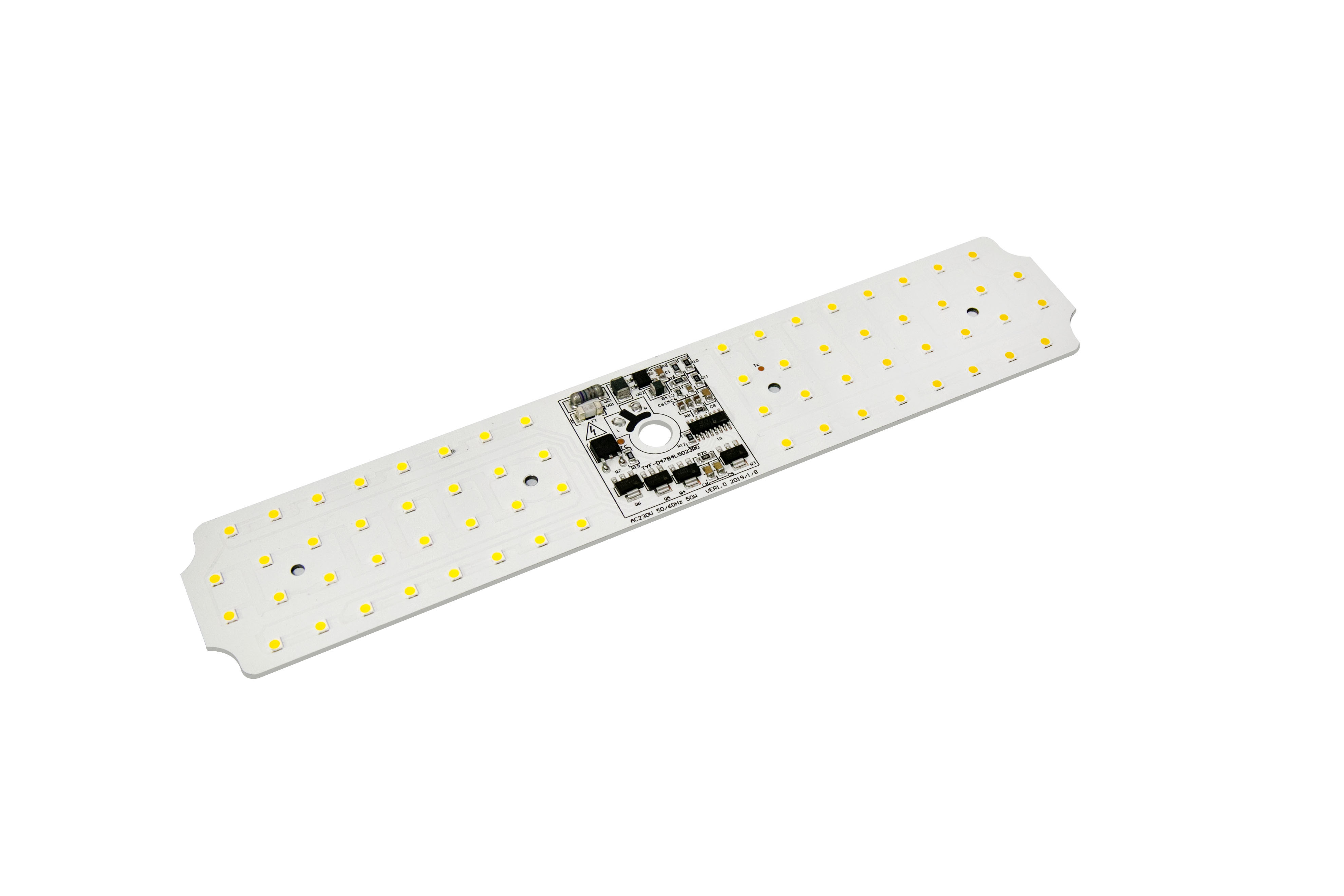

وحدة إنارة الشوارع TYF AC 50W Bridgelux Chip داخل EMC3030 5000K 6000K 140LM / W CRI 80230V
1. مقدمة المنتج
TYF علم البصريات.قدمت مجموعة متنوعة من وحدات التيار المتردد التي تم تصميمها لتكون مدفوعة بجهد خط التيار المتردد.مقارنة بمصباح LED التقليدي ، TYF Opto.لا تحتاج وحدات التيار المتردد الخاصة بشركة AC إلى توصيل طاقة تبديل التيار المتردد الخارجية أو برنامج التشغيل.بحيث يمكن أن تساعد في تقليل تكلفة الدوائر وحجم المصابيح.ويتمتع المستخدمون بمزيد من المرونة عند تصميم النجوم.بالإضافة إلى أنها تجعل تصنيع وتجميع المصنوعات اليدوية أكثر كفاءة وبساطة.
يمكن أن تحد طاقة تبديل التيار المتردد أو المحرك الموجود في معظم مصابيح الإضاءة العامة من العمر الإجمالي للمنتجات.ولكن مع TYF Opto.وحدات التيار المتردد الخاصة بـ AC يتم تقدير عمر مصابيح الإنارة العامة عن كثب من خلال LED نفسه.وتتميز الوحدة بعامل طاقة مرتفع يمكن أن يساهم في توفير طاقة أعلى في التطبيقات النهائية.
TYF علم البصريات.سيكون شريكًا جيدًا أو الخيار الأفضل عند تصميم النجوم الإبداعية الجديدة الخاصة بك بوحدات التيار المتردد عالية الجودة والتي تم تصميمها وصنعها بعناية واختبارها بدقة.
1.1 مواصفات المنتج
يتصل مباشرة بجهد خط التيار المتردد
عامل وكفاءة عالية في الطاقة
عمر طويل
بسيط BOM
متوافق مع روش
تنظيم جهد الخط
تجميع سهل
إنتاج الرصاص مجانار
1.2 تطبيقات المنتج
ضوء الشارع LED / ضوء النفق
2. الخصائص الكهربائية والبصرية(تا = 25℃) الجدول 2-1
| العنصر | رمز | وحدة | عادي قيمة |
| مساهمة الجهد | فين | الخامس | 230 |
| المدخلات الحالية | إذا | أماه | 228.6 |
| تردد التشغيل | F | هرتز | 50/60 |
| مدخل الطاقة | ص | دبليو | 52.36 |
| عامل القوى | PF | ％ | 0.995 |
| مجموع التشويه التوافقي | THD | ％ | 8.6 |
| نوع يعتم | ■ NA ، TRIAC ، PWM ، 0-10V ، دالي ، DMX ، ذكي ، أخرى | ||
| القدرة على التدخل السريع | ضد | ك | 2.5 |
| القوة الكهربائية (AC) | Ve | ك | 1.5 |
| التشغيل / درجة حرارة العلبة | تا / ح | ℃ | 25/85 |
| معلمات LED | 3030 | ||
| تدفق مضيئة | Φv | م | 6891.1 |
| كفاءة مضيئة | ηv | م / ث | 131.6 |
| درجة حرارة اللون | CCT | ك | 5792 |
| مؤشر تجسيد اللون | رع / CRI | ％ | 80.2 / 71.9 |
| توزيع الضوء | - | - | |
| زاوية الرؤية | 2θ 1/2 | درجة | - |
ملحوظة:
1) لا يشير جهد التشغيل إلى الحد الأقصى للجهد الذي يستخدمه العملاء ولكنه يعني الجهد المقبول وفقًا لمعدل تغير الجهد لكل بلد.يوصى بأن تكون درجة حرارة وسادة اللحام أقل من 85 درجة مئوية.
2) يتم تحديد علب الألوان في عملية عابرة.
3) تحمل القياس في جهاز الاختبار لدينا هو Φv +/- 10٪ و Ra +/- 2.
4) تحمل ± 5٪ على تبديد الطاقة.
5) Φv هو إجمالي خرج التدفق الضوئي المقاس بكرة متكاملة.
6) قدرة زيادة التيار وفقًا لـ IEC61000-4-5.
2.1 معلمات أخرى(تا = 25℃) الجدول 2-3
| العنصر | وصف |
| مادة ثنائي الفينيل متعدد الكلور | أالألمنيوم سالركيزة |
| أبعاد ثنائي الفينيل متعدد الكلور | 239 مم × 47 مم × 1.6 مم |
| شهادة | ■ NA ، CCC ، CE ، UL ، FCC ، ENERGY STAR ، أخرى |
| MBTF / Life Time @ Tc = 85 ℃ | >30000 ساعات |
2.2 التقييمات القصوى المطلقة(تا = 25℃) الجدول 2-4
| العنصر | رمز | وحدة | قيمة |
| تبديد الطاقة | PD | دبليو | 52.5 |
| تيار متردد (RMS) | إذا | أماه | 240.5 |
| جهد التيار المتردد (RMS) | فين | الخامس | 200 ~ 240 |
| LED درجة حرارة تقاطع | Tj-LED | ℃ | 110 |
| درجة حرارة تقاطع IC | Tj-IC | ℃ | 150 |
| أعلى درجة حرارة IC IC | تي بي | ℃ | 100 |
| المقاومة الحرارية LED (نقطة تقاطع / لحام) | رثج | ℃ / دبليو | 20 |
| المقاومة الحرارية IC (نقطة التقاطع / اللحام) | رثج | ℃ / دبليو | 40 |
| درجة حرارة التشغيل | ل | ℃ | -20 ~ + 85 |
| درجة حرارة التخزين | تس | ℃ | -40 ~ + 100 |
| حساسية البيئة والتنمية المستدامة (HBM) | فيسد | ك | ± 2 |
| درجة حرارة اللحام (إنحسر) | Tsld | ℃ | - |
| درجة حرارة اللحام (اليد) | Tsld | ℃ | 350 3S |
3. أبعاد
4.تحديد رقم الجزء
| رقم الجزء DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| كود المنتج |
عميل رمز |
IC رمز |
سلطة رمز |
كود الجهد
|
رقم المسلسل. |
قاد رمز |
CCT رمز
|
SDCM | CRI رمز | الانارة | عام | شهر |
مسلسل رقم. |
||
| كود الوحدة | كود الحالة | رقم المسلسل. | رقم المسلسل. | ||||||||||||
5. ورشة عمل
5.التعبئة والشحن
منتجات وحدات TYF Opto.LED ، معبأة في علبة بلاستيكية ، وفقًا لأحجام مختلفة ، XX جهاز كمبيوتر لكل صينية بلاستيكية ، كما هو موضح في ما يلي.المنتجات بدون علبة بلاستيكية معبأة في أكياس فقاعية ، من أجل منع الضغط الخارجي ، اختر كيس فقاعي مختلف ، وفقًا لحجم المنتج في كل عبوة من منتجات XX ، سيتم تخزين المنتج المعبأ في شكل كرتون ومختوم ، كما هو موضح في الأتى.
