| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | TYF |
| إصدار الشهادات: | CE CB ROHS |
| رقم الموديل: | D38 |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T/T, L/C, D/A, D/P |
| القدرة على العرض: | 10000 |
| نموذج: | DQ038 | قطر: | φ37 |
|---|---|---|---|
| الجهد االكهربى: | 220/110V | القوة الكهربائية: | 10W |
| CCT: | 3000 كيلو 4000 كيلو 6000 كيلو | كري: | 80 |
| فعالية (م / ث): | 120lm/w | PF: | > 0.9 |
| THD: | 20 ٪ | يعتم: | نعم |
| إبراز: | ارتفاع وحدة الطاقة أدى,وحدة للماء بقيادة الولايات المتحدة |
||

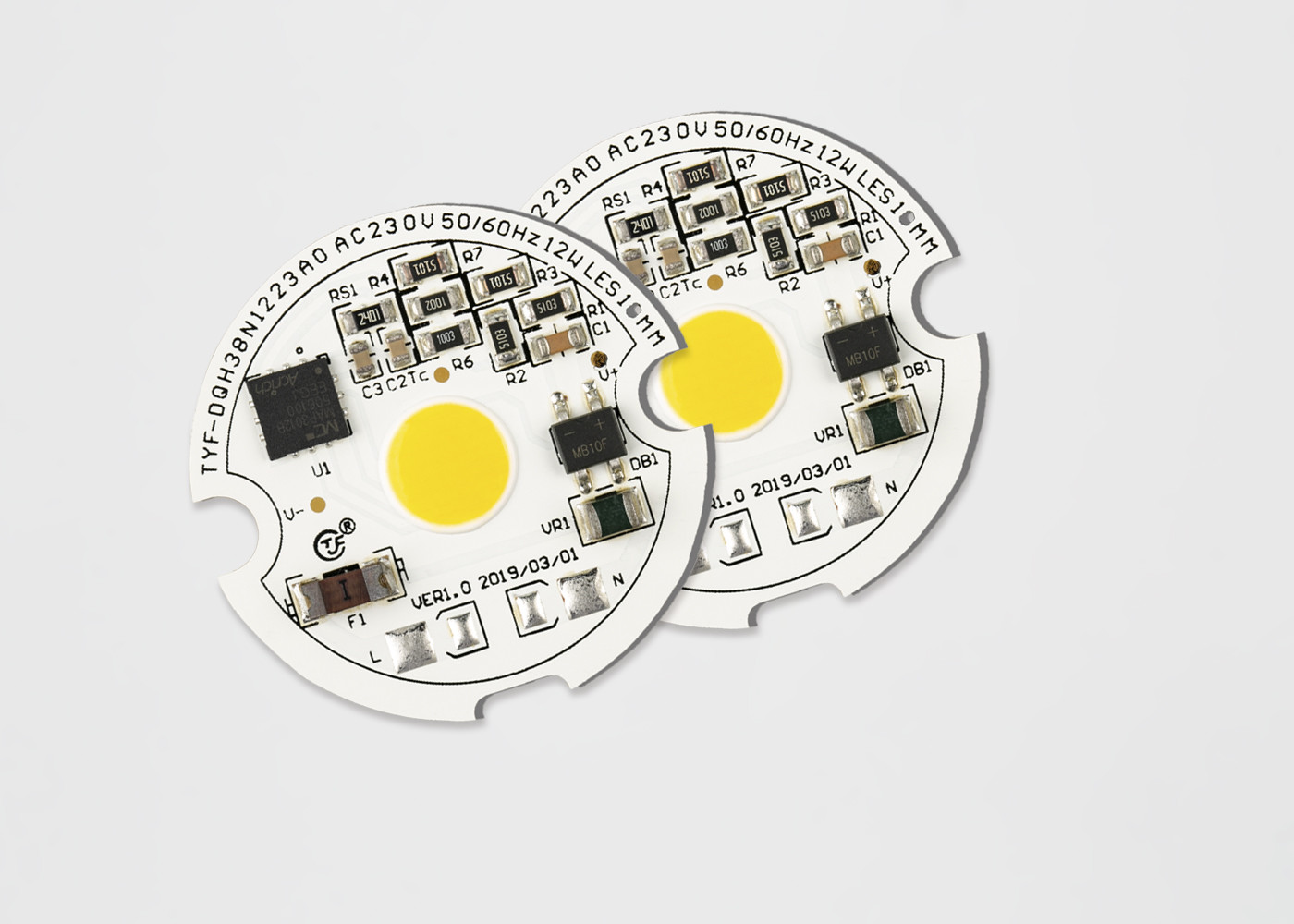

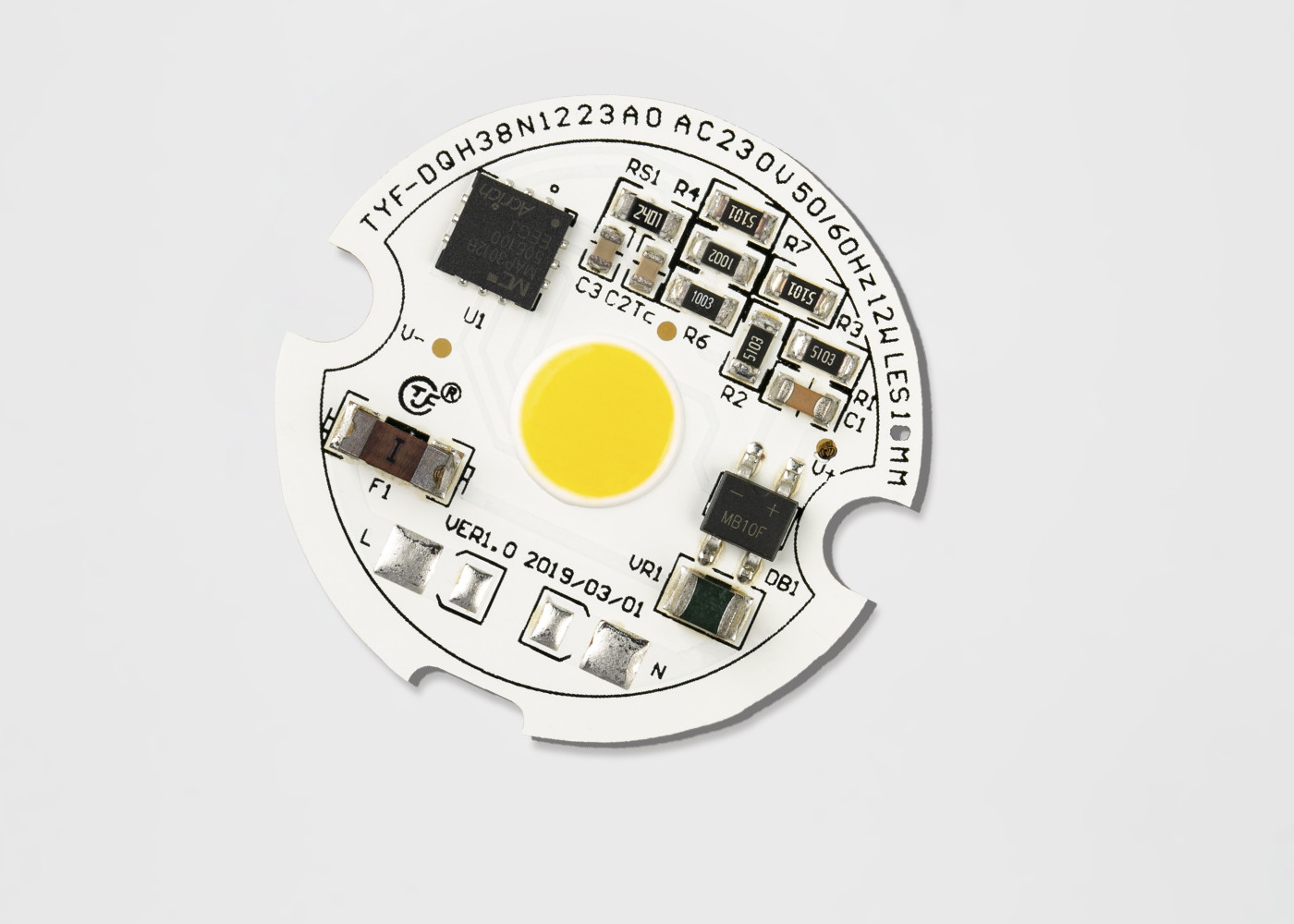

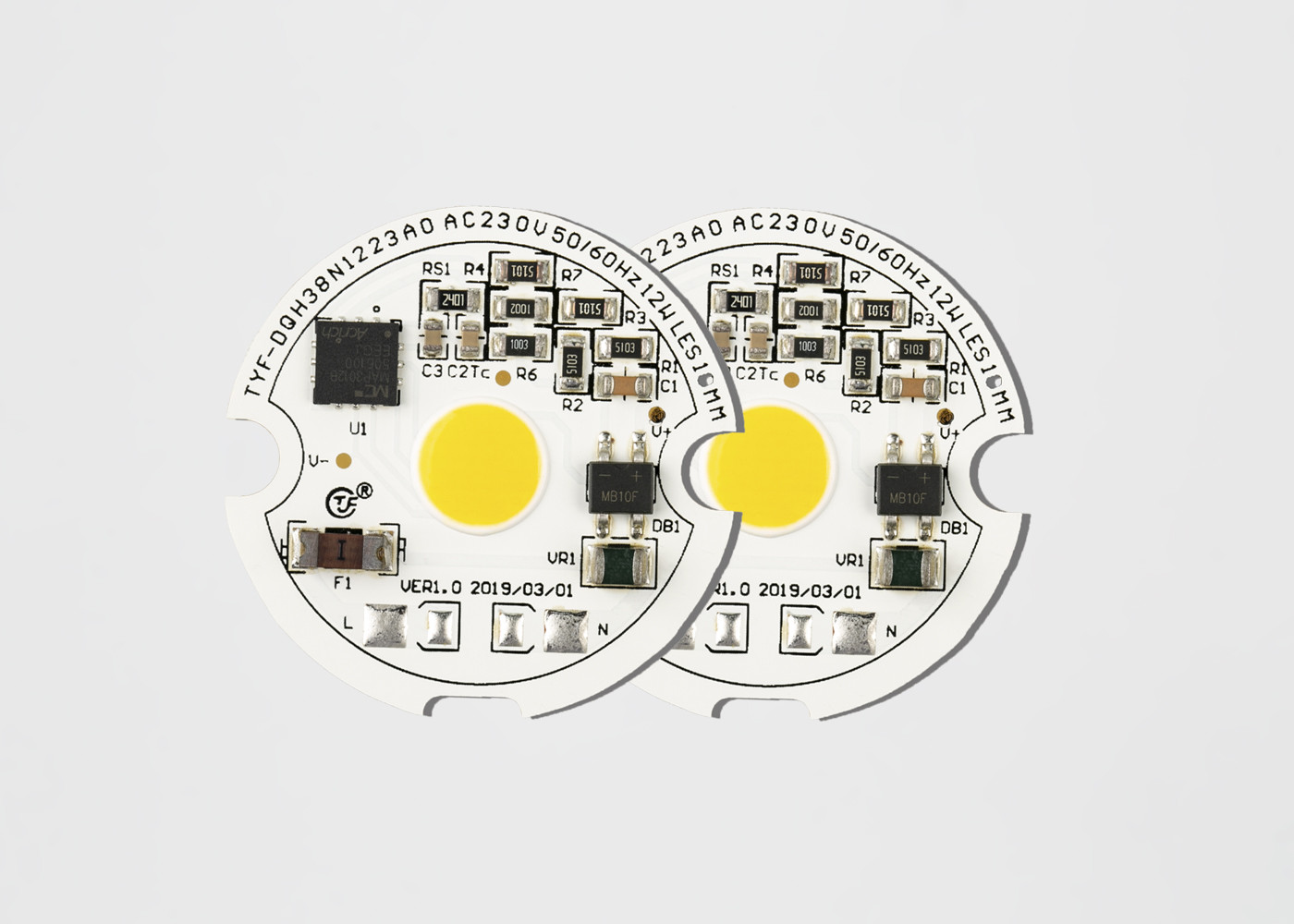

بريدجلوكس LED Chip 110V 220V 3W 5W 10W 12W AC COB LED Module بدون سائق
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | إكس 20 إكس 21 إكس 22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| رمز المنتج |
العميل الرمز |
الرمز المركزي |
القوة الرمز |
رمز الجهد
|
رقم التسلسل |
مصباح LED الرمز |
التجارة المشتركة الرمز
|
SDCM | رمز CRI | الضوء | السنة | الشهر |
سلسلة لا. |
||
| رمز الوحدة | رمز القضية | رقم التسلسل | رقم التسلسل | ||||||||||||
1) رمز المنتج: C=وحدة العميل D=وحدة الذات
2) رمز العميل و رمز الوحدة: إذا كان 1 = C ثم 4 أرقام لـ رمز العميل غير ذلك لـ رمز الوحدة الذاتية
3) رمز IC: حرف واحد لـ IC
4) رمز الطاقة:
| رمز الطاقة | ||||||||||
| 01 ¢ 99W | 100 واط | 120 واط | 150 واط | 200 واط | 250 واط | 300 واط | 350 واط | 400 واط | 450 واط | 500 واط |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) رمز الجهد:11=110V,12=120V،22=220V،23=230V
6) رمز التجارة
| الرمز المشترك لـ ((K)) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
الخصائص الكهربائية والبصرية ((Ta=25°C) الجدول 2-1
| البند | الرمز | الوحدة | القيمة النموذجية |
| الجهد المدخل | (فين) | V | 230 |
| تيار المدخل | إذا | mA | 42.35 |
| تردد العمل | F | هرتز | 50/60 |
| طاقة المدخل | (ب) | W | 9.431 |
| عامل الطاقة | الـ PF | % | 0.969 |
| التشوه الهارموني الكلي | THD | % | 21.6٪ |
| نوع الضبابية | الـ RNA □ TRIAC □ PWM □ 0-10V □ DALI DMX □ Smart □ غيرها | ||
| القدرة على زيادة الطاقة | مقابل | KV | 0.5 |
| الطاقة الكهربائية ((AC) | لقد | KV | - |
| درجة حرارة التشغيل / الحاوية | Ta/Tc | °C | 25/85 |
| معايير LED | COB | ||
| تدفق الضوء | Φv | أنا | 1068.3 |
| كفاءة الضوء | إيف | ليمترات/م | 113.3 |
| درجة حرارة اللون | التجارة المشتركة | ك | 4068 |
| مؤشر تقديم الألوان | Ra/CRI | % | 82.3/754 |
| توزيع الضوء | - | - | - |
| زاوية الرؤية | 2θ 1/2 | دج. | - |
الخصائص البصرية
حاويات اللون
يمتثل TYF لمعيار ANSI C78.377A لهيكلة ثنائي اللون. لكل رباعي ANSI لمجموعة CCT من 2700K إلى 6500K ، يوفر TYF 5 ثنائيات و 3 ثنائيات.
الجدول 4-1 5 خطوة الحاويات
| التجارة المشتركة | الخطوات | Cx | ساي | أ | ب | ثيتا |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| ثلاثة آلاف | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500 ألف | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| خمسة آلاف | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
الجدول 4-2 3 خطوات
| التجارة المشتركة | الخطوات | Cx | ساي | أ | ب | ثيتا |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| ثلاثة آلاف | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500 ألف | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| خمسة آلاف | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
منحنيات كهربائية ونظرية نموذجية
الشكل 4-2-1 الطاقة النسبية مقابل الجهد، Tأ= 25 درجة مئوية
الشكل 4-2-2 تدفق الضوء النسبي مقابل الجهد، Tأ= 25 درجة مئوية
الشكل 4-2-3 نمط الإشعاع، Tأ= 25 درجة مئوية
| البند | الرمز | الوحدة | القيمة |
| تفريغ السلطة | Pd | W | 12.6 |
| التيار المتردد ((RMS) | إذا | mA | 58 |
| الجهد المتردد ((RMS) | (فين) | V | 200~240 |
| درجة حرارة تقاطع LED | Tj LED | °C | 110 |
| درجة حرارة تقاطع IC | Tj-IC | °C | 150 |
| أعلى IC درجة حرارة IC | .. | °C | 100 |
| المقاومة الحرارية للديدي (نقطة التقاط / اللحام) | Rthj-s | °C/W | 20 |
| المقاومة الحرارية لـ IC (نقطة التقاطع / اللحام) | Rthj-s | °C/W | - |
| درجة حرارة العمل | أعلى | °C | -20~+85 |
| درجة حرارة التخزين | (تس) | °C | -30~+100 |
| حساسية ESD ((HBM) | فيسد | KV | ±2 |
| درجة حرارة اللحام ((إعادة التدفق) | (تشيلد) | °C | - |
| درجة حرارة اللحام ((اليد)) | (تشيلد) | °C | 350 3S |
ملاحظات:
1) جميع الأبعاد في المليمترات. ((التسامح: ± 0.2mm)
2) النطاق: لا يوجد
ملاحظة:
1) TYF Opto. DOB Module يوصى بالحفاظ على درجة حرارة التقاطع تحت المواصفات الحد الأقصى لدرجة حرارة التقاطع.
درجة حرارة الرصاص LED ودرجة حرارة القضية العليا IC التي يتم قياسها مع ثيرموكوبل. يمكن حساب درجات حرارة التشغيل LED و IC باستخدام الصيغ التالية.
Ts_max=Tj_max-Rθj-s * Pd
على سبيل المثال
إذا كانت درجة حرارة الرصاص LED ودرجة حرارة الحالة العليا IC هي 90 درجة مئوية ثم درجة حرارة تقاطع LED
Tj=Ts_max+Rθj-s*Pd=90 °C + 12 °C/W* 1 W = 102 °C
ودرجة حرارة تقاطع IC
Tj=Ts_max+Rθj-s*Pd=90 °C + 15 °C/W*2 W= 120 °C
الراتنج السيليكوني من DOB (AC-COB) التسليم
TYF Opto. منتجات وحدات LED، معبأة في وعاء بلاستيكي، وفقا للأحجام المختلفة، XX أجهزة لكل وعاء بلاستيكي، كما هو موضح في ما يلي. المنتجات دون صندوق بلاستيكي معبأة في أكياس فقاعات،من أجل منع الضغط الخارجيفي كل علبة من منتجات XX ، سيتم تخزين المنتج المعبأ في شكل كرتون ومغلق ، كما هو مبين في ما يلي.
1) xx وحدات LED لكل صينية 4) معلومات الصندوق والتعبئة
2) كومة الدرج والشريط ، وحدة XX LED الصناديق و 1 صناديق إضافية لكل منها إضافة جيل السيليكا (1 لكل واحد) على الجزء العلوي من الصندوق
3) تغليف الختم
