| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | TYF |
| إصدار الشهادات: | CE CB ROHS |
| رقم الموديل: | D38 |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T/T, L/C, D/A, D/P |
| القدرة على العرض: | 10000 |
| نموذج: | DQ038 | قطر: | φ37 |
|---|---|---|---|
| الجهد االكهربى: | 220/110V | القوة الكهربائية: | 10W |
| CCT: | 3000 كيلو 4000 كيلو 6000 كيلو | كري: | 80 |
| فعالية (م / ث): | 120lm/w | PF: | > 0.9 |
| THD: | 20 ٪ | يعتم: | نعم |
| إبراز: | قاد وحدة بدون سائق,قاد وحدة للماء |
||

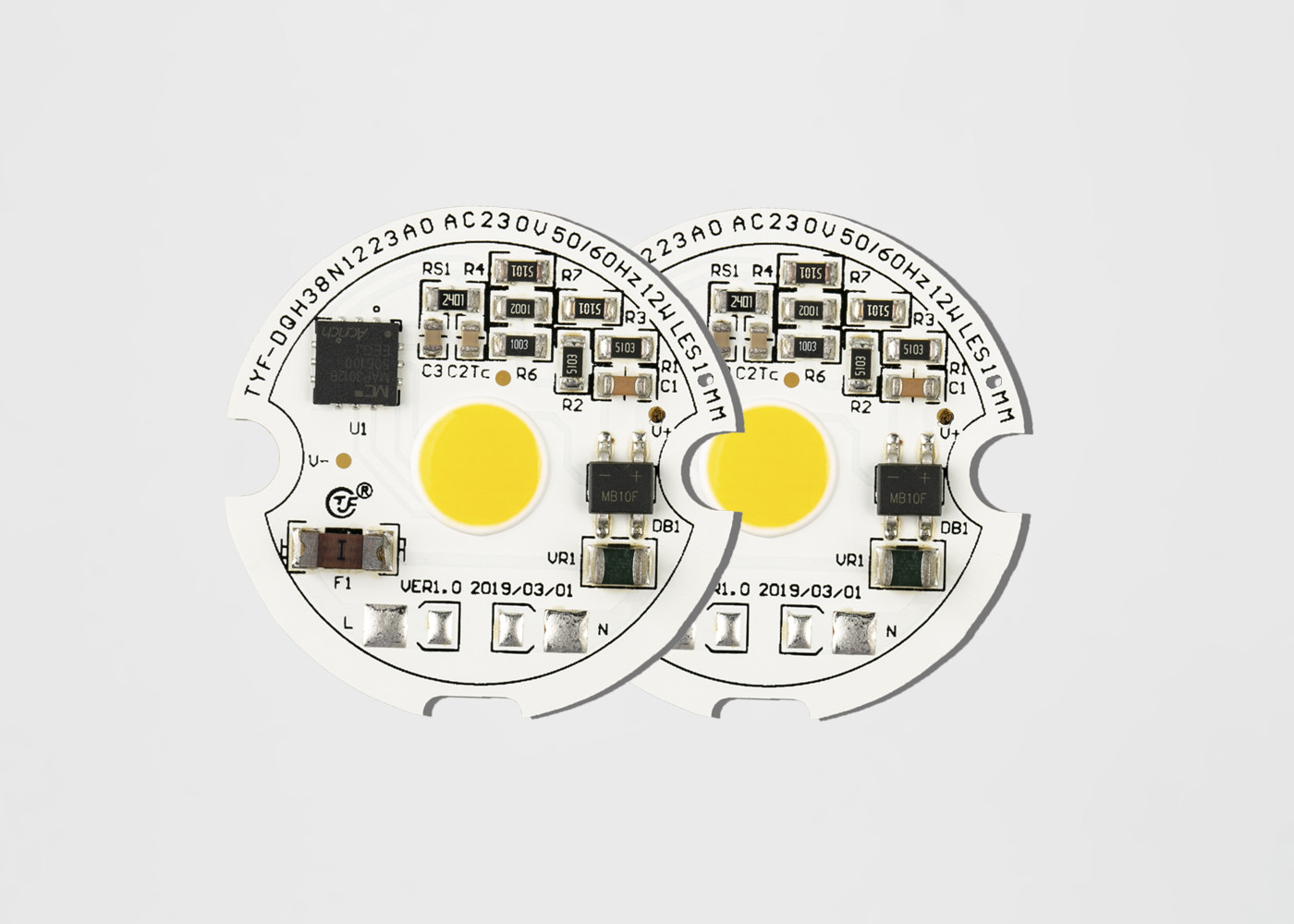

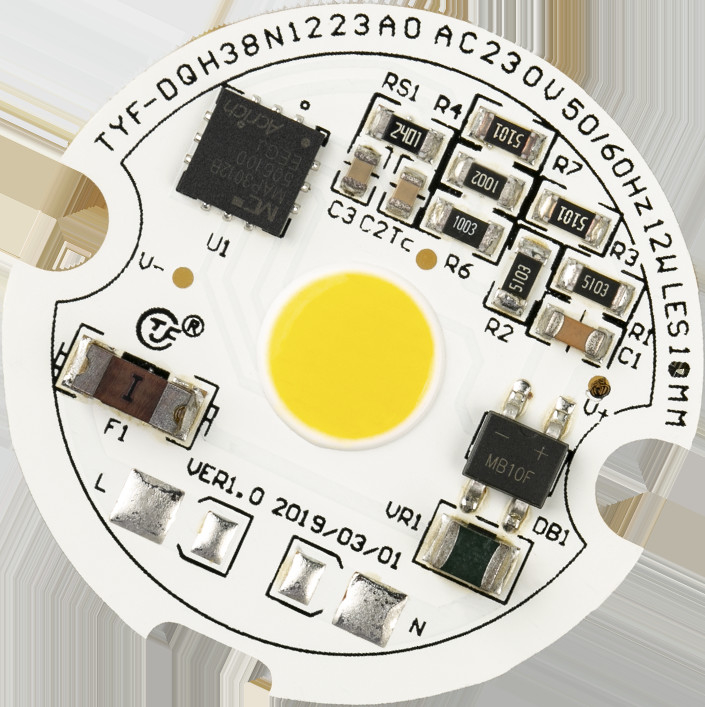

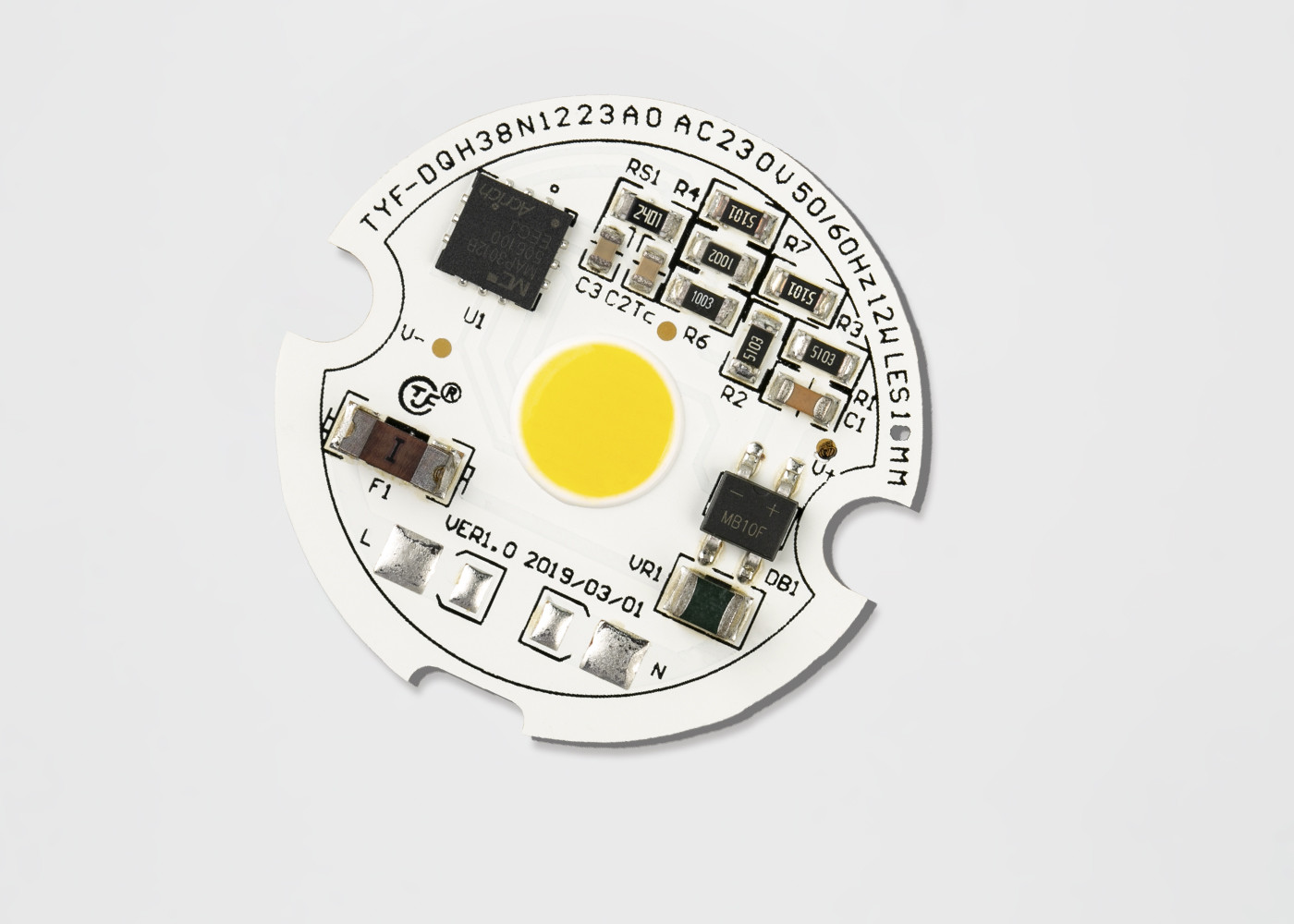

وحدة LED 3w 5w 6w 9w 12w AC COB DOB LED Chip 110v 220v cob led chip لـ Downlights ضوء رياضي 3000K 4000K 6000K
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| رمز المنتج |
العميل الكود |
رمز IC |
الطاقة الكود |
رمز الجهد
|
الرقم التسلسلي. |
LED الكود |
CCT الكود
|
SDCM | رمز CRI | اللمعان | السنة | الشهر |
تسلسلي الرقم. |
||
| رمز الوحدة | رمز الحالة | الرقم التسلسلي. | الرقم التسلسلي. | ||||||||||||
1) رمز المنتج: C=وحدة العميل D=وحدة ذاتية
2) رمز العميل ورمز الوحدة: إذا ①=C ثم 4 أرقام لرمز العميل وإلا لرمز الوحدة الذاتية
3) رمز IC: حرف واحد لـ IC
4) رمز الطاقة:
| رمز الطاقة | ||||||||||
| 01—99W | 100 واط | 120 واط | 150 واط | 200 واط | 250 واط | 300 واط | 350 واط | 400 واط | 450 واط | 500 واط |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) رمز الجهد: 11=110 فولت، 12=120 فولت، 22=220 فولت، 23=230 فولت
6) رمز CCT
| رمز CCT (K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
الخصائص الكهربائية والبصرية (Ta=25℃) الجدول 2-1
| العنصر | الرمز | الوحدة | القيمة النموذجية |
| جهد الإدخال | Vin | V | 230 |
| تيار الإدخال | IF | mA | 42.35 |
| تردد التشغيل | F | هرتز | 50/60 |
| طاقة الإدخال | P | W | 9.431 |
| عامل القدرة | PF | ％ | 0.969 |
| التشوه التوافقي الكلي | THD | ％ | 21.6% |
| نوع التعتيم | RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Smart □ Other | ||
| سعة الاندفاع | Vs | KV | 0.5 |
| القوة الكهربائية (AC) | Ve | KV | - |
| درجة حرارة التشغيل/الحالة | Ta/Tc | ℃ | 25/85 |
| معلمات LED | COB | ||
| التدفق الضوئي | Φv | Lm | 1068.3 |
| الكفاءة الضوئية | ηv | Lm/w | 113.3 |
| درجة حرارة اللون | CCT | K | 4068 |
| مؤشر تجسيد اللون | Ra/CRI | ％ | 82.3/75.4 |
| توزيع الضوء | - | - | - |
| زاوية الرؤية | 2θ 1/2 | درجة. | - |
الخصائص البصرية
صناديق اللونية
TYF يتوافق مع معيار ANSI C78.377A لهيكل صندوق اللونية الخاص به. لكل رباعي ANSI لنطاق CCT من 2700K إلى 6500K، يوفر TYF 5 صناديق و 3 صناديق.
الجدول 4-1 5 خطوات صناديق
| CCT | الخطوات | Cx | Cy | a | b | theta |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
الجدول 4-2 3 خطوات صناديق
| CCT | الخطوات | Cx | Cy | a | b | theta |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
منحنيات كهربائية وبصرية نموذجية
الشكل 4-2-1 الطاقة النسبية مقابل الجهد، Ta =25℃
الشكل 4-2-2 التدفق الضوئي النسبي مقابل الجهد، Ta =25℃
الشكل 4-2-3 النمط المشع، Ta =25℃
| العنصر | الرمز | الوحدة | القيمة |
| تبديد الطاقة | Pd | W | 12.6 |
| تيار التيار المتردد (RMS) | IF | mA | 58 |
| جهد التيار المتردد (RMS) | Vin | V | 200~240 |
| درجة حرارة وصلة LED | Tj-LED | ℃ | 110 |
| درجة حرارة وصلة IC | Tj-IC | ℃ | 150 |
| أعلى درجة حرارة IC IC | Tp | ℃ | 100 |
| المقاومة الحرارية LED (وصلة / نقطة اللحام) | Rthj-s | ℃/W | 20 |
| المقاومة الحرارية IC (وصلة / نقطة اللحام) | Rthj-s | ℃/W | - |
| درجة حرارة التشغيل | Top | ℃ | -20~+85 |
| درجة حرارة التخزين | Ts | ℃ | -30~+100 |
| حساسية ESD (HBM) | Vesd | KV | ±2 |
| درجة حرارة اللحام (إعادة التدفق) | Tsld | ℃ | - |
| درجة حرارة اللحام (يدوي) | Tsld | ℃ | 350 3S |
ملاحظات:
1) جميع الأبعاد بالمليمترات. (التسامح:±0.2 مم)
2) المقياس: لا شيء
ملاحظة:
1) يوصى باستخدام وحدة TYF Opto. DOB للحفاظ على درجة حرارة الوصلة أقل من مواصفات درجة حرارة الوصلة القصوى. (الجدول 2-4).
تم قياس درجة حرارة سلك LED ودرجة حرارة علبة IC العلوية باستخدام المزدوجة الحرارية. يمكن حساب درجات حرارة وصلة LED و IC باستخدام الصيغ التالية.
Ts_max=Tj_max-Rθj-s * Pd
على سبيل المثال:
إذا كانت درجة حرارة سلك LED ودرجة حرارة علبة IC العلوية 90℃، فإن درجة حرارة وصلة LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
ودرجة حرارة وصلة IC
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
راتنج السيليكون من DOB (AC-COB) المناولة
منتجات وحدات TYF Opto. LED، معبأة في صينية بلاستيكية، وفقًا لحجم مختلف، XX جهاز كمبيوتر لكل صينية بلاستيكية، كما هو موضح أدناه. المنتجات بدون صندوق بلاستيكي معبأة في أكياس فقاعية، من أجل منع الضغط الخارجي، اختر كيس فقاعي مختلف، وفقًا لحجم المنتج في كل عبوة من منتجات XX، سيتم تخزين المنتج المعبأ في شكل كرتون ومختوم، كما هو موضح أدناه.
1) وحدة LED XX PCS لكل صينية 4) معلومات الصندوق والتعبئة
2) تكديس الصينية والتسجيل، وحدة LED XX الصواني والصواني الوهمية الإضافية 1 لكل صندوق. أضف هلام السيليكا (1 لكل) فوق الدرج
3) التعبئة والتغليف بالإغلاق
