| مكان المنشأ: | شنتشن |
|---|---|
| اسم العلامة التجارية: | TYF |
| إصدار الشهادات: | CE,RoHs |
| رقم الموديل: | CS40A |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | قابل للتفاوض |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | D / A، D / P، T / T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 1،000،000 حاسوب شخصي في اليوم |
| نوع: | الصمام COB | المواد رقاقة: | بريدجلوكس |
|---|---|---|---|
| اللون المنبعث: | أبيض دافئ / أبيض طبيعي / أبيض نقي / أبيض بارد / أبيض بارد | سلطة: | 50 واط |
| طلب: | ضوء LED COB | فترة الحياة: | 50000 ساعة |
| إبراز: | قاد 200lm / W عالية الطاقة الكوز,SDCM عالية الطاقة الكوز بقيادة,DC عملية الكوز بقيادة رقائق |
||

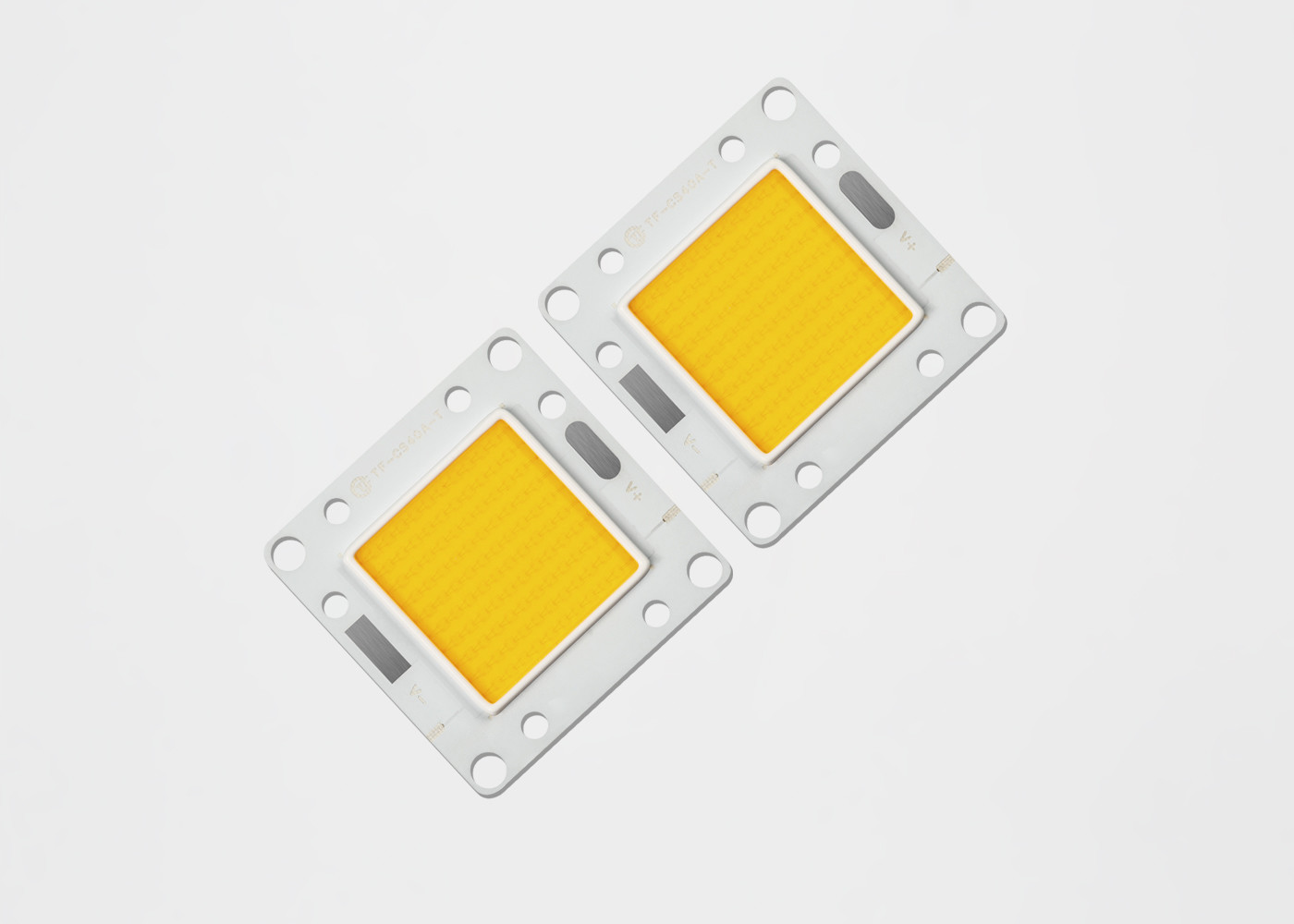

50W 200lm / w Bridgleux LED COB داخلي خارجي LED COB رقائق LM80
• كفاءة 128 lm / W نموذجية لـ 3000K، 80CRI
• مصدر ضوء مدمج عالي الكثافة
• إضاءة موحدة وعالية الجودة
• حد أدنى 70 و 80 و 90 خيارًا من خيارات CRI
• مسار حراري مبطن
• تجميع الألوان المتوافق مع معيار ENERGY STAR® / ANSI
هيكل مع معيار SDCM 2 و 3 و 5
• أكثر كفاءة في استخدام الطاقة من الهالوجين المتوهج
ومصابيح الفلورسنت
• تشغيل الجهد العالي أو الجهد المنخفض DC
• سلسلة المنتجات وشعار الشركة على المقدمة
• متوافق مع RoHS
يتم توضيح تعيين رقم الجزء الخاص بصفيفات LED من سلسلة TYF ML على النحو التالي:
| رقم العنصر. | ف (ث) | CCT (ك) | CRI | دقيقة (م) |
ماكس (م) |
الجهد (V) | الحالي (مللي أمبير) | (م / ث) |
| HF40251006PB | 30 | 3000 ك | 70 | 3186 | 3540 | 29.8 | 960 | 118 |
| HF40251006PB | 30 | 3500 ك | 70 | 3267 | 3630 | 29.8 | 960 | 121 |
| HF40251006PB | 30 | 4000 ك | 70 | 3321 | 3690 | 29.8 | 960 | 123 |
| HF40251006PB | 30 | 5000 ك | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| HF40251006PB | 30 | 5700 ك | 70 | 3429 | 3810 | 29.8 | 960 | 127 |
| HF40251006PB | 30 | 6500 ك | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| HF40251006PB | 30 | 3000 ك | 80 | 2916 | 3240 | 29.8 | 960 | 108 |
| HF40251006PB | 30 | 3500 ك | 80 | 2997 | 3330 | 29.8 | 960 | 111 |
| HF40251006PB | 30 | 4000 ك | 80 | 3051 | 3390 | 29.8 | 960 | 113 |
| HF40251006PB | 30 | 5000 ك | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| HF40251006PB | 30 | 5700 ك | 80 | 3159 | 3510 | 29.8 | 960 | 117 |
| HF40251006PB | 30 | 6500 ك | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| HF40251010PB | 50 | 3000 ك | 70 | 5220 | 5800 | 29.8 | 1600 | 116 |
| HF40251010PB | 50 | 3500 ك | 70 | 5355 | 5950 | 29.8 | 1600 | 119 |
| HF40251010PB | 50 | 4000 ك | 70 | 5445 | 6050 | 29.8 | 1600 | 121 |
| HF40251010PB | 50 | 5000 ك | 70 | 5535 | 6150 | 29.8 | 1600 | 123 |
| HF40251010PB | 50 | 5700 ك | 70 | 5625 | 6250 | 29.8 | 1600 | 125 |
| HF40251010PB | 50 | 6500 ك | 70 | 5535 | 6150 | 29.8 | 1600 | 123 |
| HF40251010PB | 50 | 3000 ك | 80 | 4770 | 5300 | 29.8 | 1600 | 106 |
| HF40251010PB | 50 | 3500 ك | 80 | 4905 | 5450 | 29.8 | 1600 | 109 |
| HF40251010PB | 50 | 4000 ك | 80 | 4995 | 5550 | 29.8 | 1600 | 111 |
| HF40251010PB | 50 | 5000 ك | 80 | 5085 | 5650 | 29.8 | 1600 | 113 |
| HF40251010PB | 50 | 5700 ك | 80 | 5175 | 5750 | 29.8 | 1600 | 115 |
| HF40251010PB | 50 | 6500 ك | 80 | 5085 | 5650 | 29.8 | 1600 | 113 |
5.1 معلومات تجميع الألوان
الشكل 1: رسم بياني لعلب الاختبار في مساحة اللون xy (ظروف الاختبار النبضي ، Tj = 25 درجة مئوية)
CIE1931-س
الجدول 38: خطوتين إلى 5 خطوات لتعريفات صندوق ألوان MacAdam القطع الناقص لـ TYF CoB Core Range
|
اسمى، صورى شكلى، بالاسم فقط CCT |
نقطة المركز | المحور الرئيسي (أ ، ب) |
الشكل البيضاوي
ملاك التناوب ، θ |
|||
| X | ص | 2 خطوة | 3 خطوات | 5 خطوات | ||
| 2200 ك | 0.5018 | 0.4153 | (0.0048 ، 0.0027) | (0.0072، 0.0041) | (0.0120 ، 0.0067) | 39.9 |
| 2500 ك | 0.4806 | 0.4141 | (0.0050 ، 0.0027) | (0.0076 ، 0.0041) | (0.0126، 0.0068) | 53.1 |
| 2700ك | 0.4575 | 0.4101 | (0.0053 ، 0.0027) | (0.0080 ، 0.0041) | (0.0133 ، 0.0068) | 54.1 |
| 3000 ك | 0.4338 | 0.4030 | (0.0057 ، 0.0028) | (0.0086 ، 0.0042) | (0.0142، 0.0069) | 53.7 |
| 3500 ك | 0.4073 | 0.3917 | (0.0062 ، 0.0028) | (0.0093 ، 0.0041) | (0.0155 ، 0.0069) | 54.0 |
| 4000 ك | 0.3818 | 0.3797 | (0.0063 ، 0.0027) | (0.0093 ، 0.0042) | (0.0157، 0.0068) | 53.4 |
| 5000 ك | 0.3447 | 0.3553 | (0.0054، 0.0024) | (0.0081 ، 0.0035) | (0.0135، 0.0059) | 59.8 |
| 5700 ك | 0.3290 | 0.3417 | (0.0048 ، 0.0021) | (0.0072، 0.0032) | (0.0119 ، 0.0052) | 58.8 |
| 6500 ك | 0.3123 | 0.3282 | (0.0044، 0.0018) | (0.0066 ، 0.0027) | (0.0110 ، 0.0045) | 58.1 |
6.1 الجدول 39: التقييمات القصوى
ملاحظات للجدول 39:
ملاحظات: 1. كل تفاوتات الأبعاد هي ± 0.2mm ما لم يذكر خلاف ذلك.2. نقطة قياس Tc عند الكاثود
أوصى شرط البيع
لحام يدوي.يرجى استخدام لحام خالي من الرصاص ويتم تنفيذ اللحام باستخدام لقمة لحام عند أ
أقل من 350 درجة مئوية ، ويجب أن يتم الانتهاء في غضون 3.5 ثانية للأرض الواحدة.لن يتم تطبيق أي قوة خارجية
لجزء من الراتنج أثناء تنفيذ اللحام.يجب إجراء عملية اللحام التالية بعد انتهاء المنتج
العودة إلى درجة الحرارة المحيطة.تنبيه: التحكم في درجة الحرارة
9 ،التعبئة والتغليف ووضع العلامات
