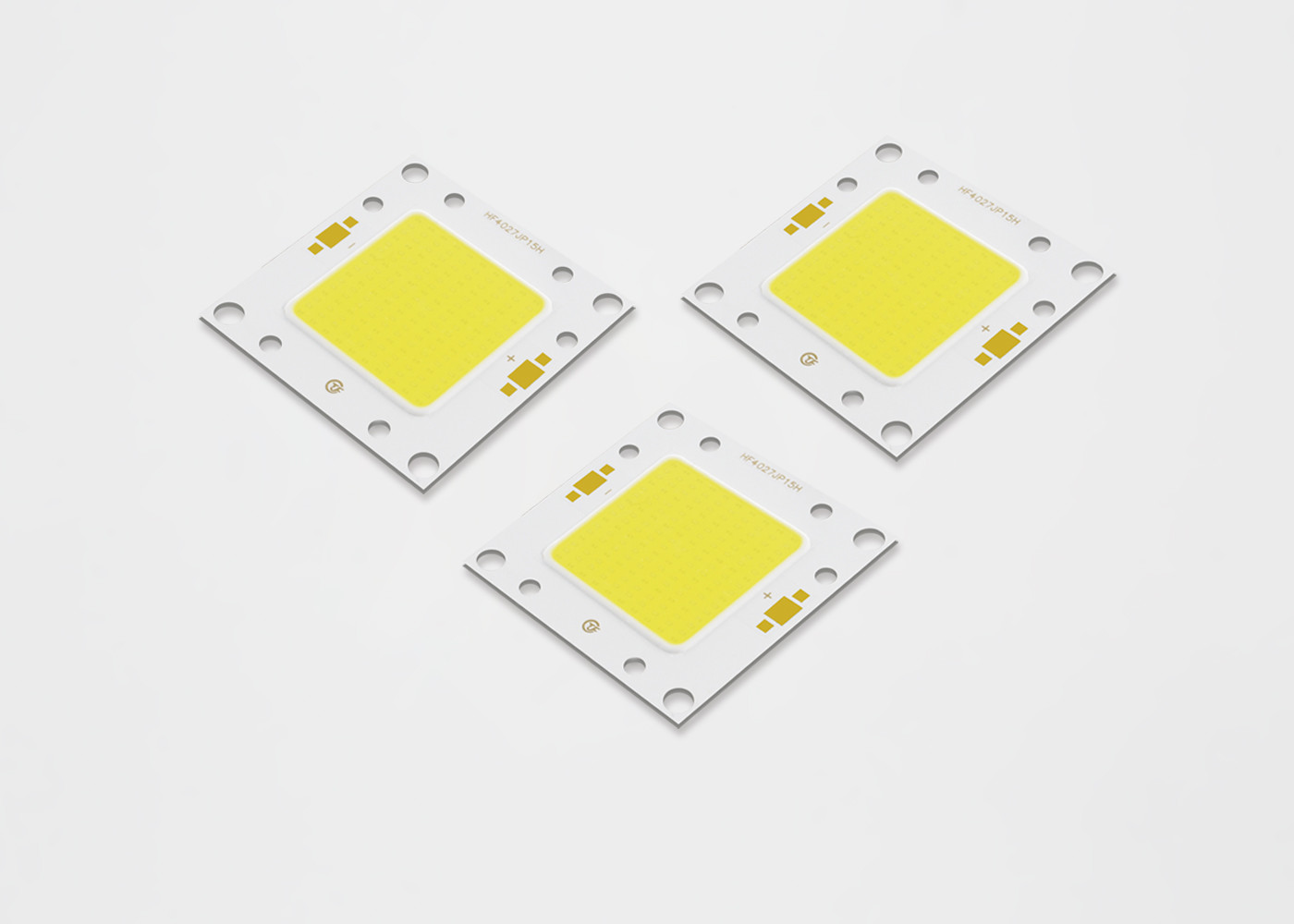

رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI

المعلومات الأساسية
مكان المنشأ: شنتشن
اسم العلامة التجارية: TYF
إصدار الشهادات: CE,RoHs
رقم الموديل: HF4027JP15H
الحد الأدنى لكمية: تفاوض
الأسعار: قابل للتفاوض
وقت التسليم: 5-7 أيام
شروط الدفع: D / A، D / P، T / T، ويسترن يونيون، موني جرام
القدرة على العرض: 1،000،000 حاسوب شخصي في اليوم
معلومات تفصيلية
إصدار الشهادات: RoHS نوع: الصمام COB
اللون المنبعث: أبيض دافئ / أبيض طبيعي / أبيض نقي / أبيض بارد / أبيض بارد سلطة: 50 واط
ضمان: 5 سنوات فترة الحياة: 50000 ساعة
إبراز:

رقائق LED عالية التدفق 100 واط

,

رقائق ANSI 100 واط

,

وحدة SDCM قطعة خبز بقيادة الولايات المتحدة


منتوج وصف

Flip Chip COB HF4027JP15H Bridgelux LED COB 50W LM80 ضمان 5 سنوات جودة عالية مضمونة



رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 0

• كفاءة 130 لومن / وات بشكل نموذجي لـ 3000K، 80CRI

• مصدر ضوء مدمج عالي الكثافة

• إضاءة موحدة وعالية الجودة

• حد أدنى 70 و 80 و 90 خيارًا من خيارات CRI

• مسار حراري مبطن

• تجميع الألوان المتوافق مع معيار ENERGY STAR® / ANSI

هيكل مع معيار SDCM 2 و 3 و 5

• أكثر كفاءة في استخدام الطاقة من الهالوجين المتوهج

ومصابيح الفلورسنت

• تشغيل الجهد العالي أو الجهد المنخفض DC

• سلسلة المنتجات وشعار الشركة على المقدمة

• متوافق مع RoHS



رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 1



يتم توضيح تعيين رقم الجزء الخاص بصفيفات LED من سلسلة TYF ML على النحو التالي:



رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 2

رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 3



رقم العنصر. ف (ث) CCT (ك) CRI دقيقة (م)



ماكس (م)

الجهد (V) الحالي (مللي أمبير) (م / ث)
HF40251006PB 30 3000 ك 70 3186 3540 29.8 960 118
HF40251006PB 30 3500 ك 70 3267 3630 29.8 960 121
HF40251006PB 30 4000 ك 70 3321 3690 29.8 960 123
HF40251006PB 30 5000 ك 70 3375 3750 29.8 960 125
HF40251006PB 30 5700 ك 70 3429 3810 29.8 960 127
HF40251006PB 30 6500 ك 70 3375 3750 29.8 960 125
HF40251006PB 30 3000 ك 80 2916 3240 29.8 960 108
HF40251006PB 30 3500 ك 80 2997 3330 29.8 960 111
HF40251006PB 30 4000 ك 80 3051 3390 29.8 960 113
HF40251006PB 30 5000 ك 80 3105 3450 29.8 960 115
HF40251006PB 30 5700 ك 80 3159 3510 29.8 960 117
HF40251006PB 30 6500 ك 80 3105 3450 29.8 960 115
HF40251010PB 50 3000 ك 70 5220 5800 29.8 1600 116
HF40251010PB 50 3500 ك 70 5355 5950 29.8 1600 119
HF40251010PB 50 4000 ك 70 5445 6050 29.8 1600 121
HF40251010PB 50 5000 ك 70 5535 6150 29.8 1600 123
HF40251010PB 50 5700 ك 70 5625 6250 29.8 1600 125
HF40251010PB 50 6500 ك 70 5535 6150 29.8 1600 123
HF40251010PB 50 3000 ك 80 4770 5300 29.8 1600 106
HF40251010PB 50 3500 ك 80 4905 5450 29.8 1600 109
HF40251010PB 50 4000 ك 80 4995 5550 29.8 1600 111
HF40251010PB 50 5000 ك 80 5085 5650 29.8 1600 113
HF40251010PB 50 5700 ك 80 5175 5750 29.8 1600 115
HF40251010PB 50 6500 ك 80 5085 5650 29.8 1600 113





4 ،رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 4



رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 5



رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 6

5.1 معلومات تجميع الألوان


الشكل 1: رسم بياني لعلب الاختبار في مساحة اللون xy (ظروف الاختبار النبضي ، Tj = 25 درجة مئوية)



رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 7

CIE1931-س



الجدول 38: خطوتين إلى 5 خطوات لتعريفات صندوق ألوان MacAdam القطع الناقص لـ TYF CoB Core Range



اسمى، صورى شكلى، بالاسم فقط

CCT

نقطة المركز المحور الرئيسي (أ ، ب)

الشكل البيضاوي







ملاك التناوب ، θ

X ص 2 خطوة 3 خطوات 5 خطوات
2200 ك 0.5018 0.4153 (0.0048 ، 0.0027) (0.0072، 0.0041) (0.0120 ، 0.0067) 39.9
2500 ك 0.4806 0.4141 (0.0050 ، 0.0027) (0.0076 ، 0.0041) (0.0126، 0.0068) 53.1
2700ك 0.4575 0.4101 (0.0053 ، 0.0027) (0.0080 ، 0.0041) (0.0133 ، 0.0068) 54.1
3000 ك 0.4338 0.4030 (0.0057 ، 0.0028) (0.0086 ، 0.0042) (0.0142، 0.0069) 53.7
3500 ك 0.4073 0.3917 (0.0062 ، 0.0028) (0.0093 ، 0.0041) (0.0155 ، 0.0069) 54.0
4000 ك 0.3818 0.3797 (0.0063 ، 0.0027) (0.0093 ، 0.0042) (0.0157، 0.0068) 53.4
5000 ك 0.3447 0.3553 (0.0054، 0.0024) (0.0081 ، 0.0035) (0.0135، 0.0059) 59.8
5700 ك 0.3290 0.3417 (0.0048 ، 0.0021) (0.0072، 0.0032) (0.0119 ، 0.0052) 58.8
6500 ك 0.3123 0.3282 (0.0044، 0.0018) (0.0066 ، 0.0027) (0.0110 ، 0.0045) 58.1





















































رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 8


6.1 الجدول 39: التقييمات القصوى


رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 9

ملاحظات للجدول 39:

  • يتم دفع المصفوفات عند التيارات العالية ولكن قد يتم تقليل صيانة التجويف.
  • يجب مراعاة خفض التيار المناسب للحفاظ على درجة حرارة الوصلة أقل من الحد الأقصى
  • يكون التشغيل النبضي بتيار محرك ذروة يساوي ذروة التيار النبضي للأمام المعلن مقبولًا إذا كانت النبضة في الوقت المحدد 1 مللي ثانية لكل دورة ودورة العمل هي 10٪
  • لم يتم تصميم الثنائيات الباعثة للضوء بحيث يتم دفعها بجهد عكسي ولن تنتج ضوءًا في ظل هذه الحالة.الحد الأقصى من التقييم المقدم للإشارة فقط.



رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 10



رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 11



ملاحظات: 1. كل تفاوتات الأبعاد هي ± 0.2mm ما لم يذكر خلاف ذلك.2. نقطة قياس Tc عند الكاثود



رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 12



أوصى شرط البيع

لحام يدوي.يرجى استخدام لحام خالي من الرصاص ويتم تنفيذ اللحام باستخدام لقمة لحام عند أ

أقل من 350 درجة مئوية ، ويجب أن يتم الانتهاء في غضون 3.5 ثانية للأرض الواحدة.لن يتم تطبيق أي قوة خارجية

لجزء من الراتنج أثناء تنفيذ اللحام.يجب إجراء عملية اللحام التالية بعد انتهاء المنتج

العودة إلى درجة الحرارة المحيطة.تنبيه: التحكم في درجة الحرارة



رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 13



رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 14



تغليف المنتج ووضع العلامات



رقائق LED عالية التدفق 100 واط ANSI SDCM بحد أدنى 70 80 90 CRI 15
