نموذج: | TYF-DQ195SD023G0 | قاتمة: | φ195 مم |
---|---|---|---|
الجهد االكهربى: | 230 فولت | القوة الكهربائية: | 200 واط |
CCT: | 4000 ألف 5000 ألف 6500 ألف | CRI: | 80 |
PF: | 0.96 | THD: | <16٪ |
يعتم: | لا | ||
إبراز: | قاد وحدة بدون سائق,وحدة عالية الطاقة أدى |

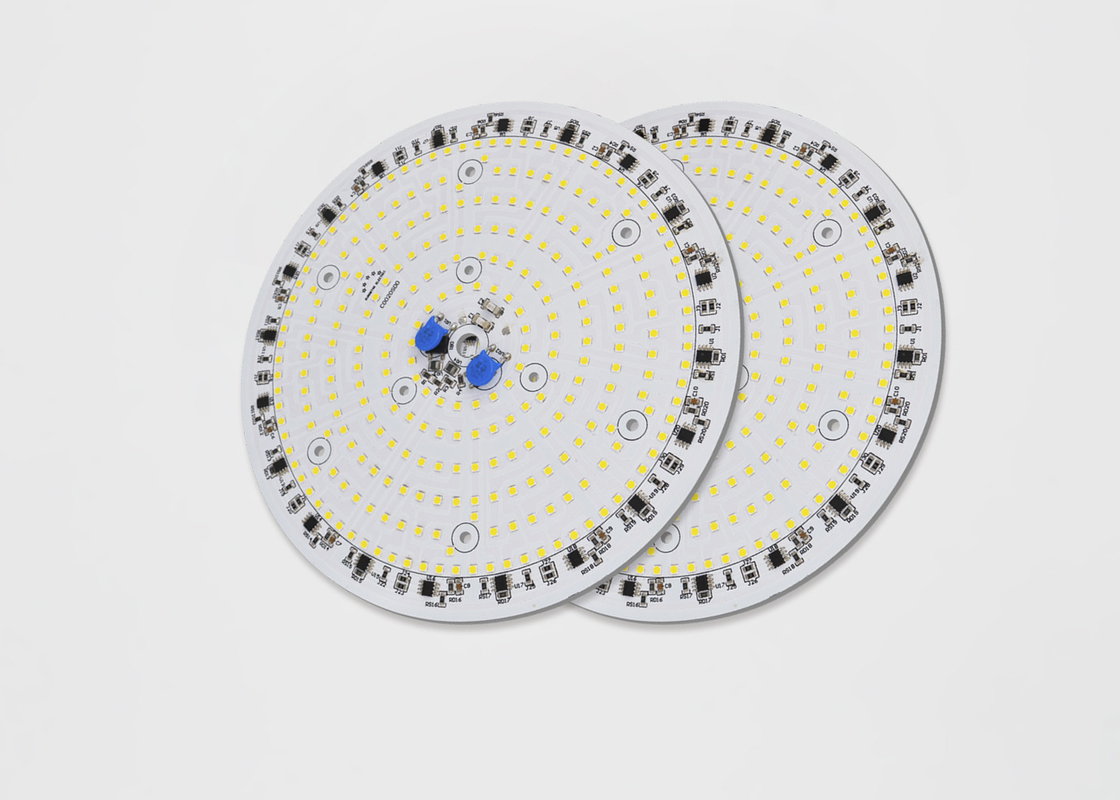

قاد 230V pcb سائق في Floodlight100w 150W 200W أدى وحدة دوب مع رقاقة IC الخطية
دوب | |||||||||||||||
X1 | X2-X5 | س 6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
كود المنتج |
عميل الشفرة |
رمز IC |
قوة الشفرة |
كود الجهد
|
الرقم التسلسلي. |
يؤدى الشفرة |
CCT الشفرة
|
SDCM | كود CRI | الانارة | عام | شهر |
مسلسل رقم. |
||
كود الوحدة | كود الحالة | الرقم التسلسلي. |
الرقم التسلسلي.
|
1) رمز المنتج: C = Client Module D = Self Module
2) رمز العميل ورمز الوحدة: إذا①= C ثم 4 أرقام لرمز العميل آخر لرمز الوحدة الذاتية
3) رمز IC: حرف واحد ل IC
4) كود الطاقة:
رمز القوة | ||||||||||
01—99 واط | 100 واط | 120 واط | 150 واط | 200 واط | 250 واط | 300 واط | 350 واط | 400 واط | 450 واط | 500 واط |
01-99 | أ 0 | ب 0 | ج 0 | د 0 | E0 | F0 | ز 0 | H0 | J0 | ك |
5) رمز الجهد: 11 = 110 فولت ، 12 = 120 فولت ، 22 = 220 فولت ، 23 = 230 فولت
6) كود CCT
كود CCT (K) | |||||||||||||
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
صناديق اللونية
TYF complies with the ANSI C78.377A standard for its chromaticity bin structure. يتوافق TYF مع معيار ANSI C78.377A لهيكل حاوية اللونية. For each ANSI quadrangle for the CCT range of 2700K to 6500K, TYF provides 5 Bins and 3 Bins. لكل رباعي ANSI لنطاق CCT من 2700K إلى 6500K ، يوفر TYF 5 حاويات و 3 حاويات.
شكل 4-1-1 سلة اللونية
الجدول 4-1-2 سلال 5 خطوات
CCT | خطوات | Cx | سي | أ | ب | ثيتا |
2700 ألف | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
3000 ك | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
3500 ألف | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
4000 ك | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
5000 ك | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
5700 ألف | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
6000 ك | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
الجدول 4-1-3 صناديق 3step
CCT | خطوات | Cx | سي | أ | ب | ثيتا |
2700 ألف | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
3000 ك | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
3500 ألف | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
4000 ك | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
5000 ك | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
5700 ألف | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
6000 ك | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
منحنيات كهربائية وبصرية نموذجية
الشكل 4-2-1 الطاقة النسبية مقابل الجهد ، تيأ= 25 ℃
الشكل 4-2-3 نمط الإشعاع ، Tأ= 25 ℃
بند | رمز | وحدة | القيمة النموذجية |
مساهمة الجهد | فين | الخامس | 230 |
المدخلات الحالية | إذا | أماه | 870 |
تردد التشغيل | F | هرتز | 50/60 |
مدخل الطاقة | ص | دبليو | 200 |
عامل القوى | PF | % | 0.96 |
إجمالي التشويه التوافقي | THD | % | 18٪ |
نوع يعتم | RNA ، TRIAC ، PWM ، 0-10V ، DALI ، DMX ، Smart ، أخرى | ||
القدرة على التدخل السريع | ضد | KV | LN = 2.5 كيلو فولت L N-PE = 2 كيلو فولت |
القوة الكهربائية (AC) | Ve | KV | 1.5 |
درجة حرارة التشغيل / الحالة | Ta / Tc | ℃ | 25/85 |
معلمات LED | قطعة خبز | ||
تدفق مضيئة | Φv | لم | 26100 |
الكفاءة المضيئة | ηv | م / ث | 130 |
درجة حرارة اللون | CCT | ك | 6168 |
مؤشر تجسيد اللون | Ra / CRI | % | 73.6 |
توزيع الضوء | - | - | |
زاوية الرؤية | 2θ 1/2 | درجة | - |
ملحوظة:
1) Operating Voltage doesn't indicate the maximum voltage which customers use but means tolerable voltage according to each country's voltage variation rate. 1) لا يشير جهد التشغيل إلى الحد الأقصى للجهد الذي يستخدمه العملاء ولكنه يعني جهدًا مقبولًا وفقًا لمعدل تغير الجهد في كل دولة. It is recommended that the solder pad temperature should be below 85℃. من المستحسن أن تكون درجة حرارة وسادة اللحام أقل من 85 ℃.
2) يتم تعريف صناديق الألوان عند التشغيل العابر.
3) تفاوت القياس في الاختبار هو Φv +/- 10٪ و Ra +/- 2.
4) تفاوت ± 5٪ عند تبديد الطاقة.
5) Φv هو إجمالي خرج التدفق الضوئي المقاس مع كرة متكاملة.
6) قدرة الطفرة وفقًا للمواصفة IEC61000-4-5.
7) معلمات وحدات المتغيرات يرجى الرجوع إلى الجدول 2-2.
ملاحظات:
1) جميع الأبعاد بالمليمترات (التسامح: ± 0.2 مم)
2) مقياس: لا شيء
ملحوظة:
1)TYF Opto. 1) TYF Opto. DOB Module is Recommended to keep the junction temperature under maximum junction temperature spec.(Table 2-4). يوصى باستخدام وحدة DOB للحفاظ على درجة حرارة الوصلة تحت الحد الأقصى لمواصفات درجة حرارة الوصلة (الجدول 2-4).
LED lead temperature and IC top case temperature measured with thermocouple. تقاس درجة حرارة الرصاص LED ودرجة حرارة العلبة العلوية IC بالمزدوجات الحرارية. LED and IC unction temperatures can be calculated using the formulas as follow. يمكن حساب درجات حرارة LED و IC باستخدام الصيغ على النحو التالي.
Ts_max = Tj_max-Rθj-s * Pd
فمثلا:
إذا كانت درجة حرارة الرصاص LED ودرجة الحرارة العلوية IC 90 درجة مئوية ، فإن درجة حرارة تقاطع LED
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃
ودرجة حرارة تقاطع IC
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃
راتنج السيليكون من DOB (AC-COB)
TYF Opto. TYF Opto. LED modules products, packed in plastic Tray, according to different size, XX PCs each plastic Tray, as shown in the following. منتجات وحدات LED ، معبأة في علبة بلاستيكية ، وفقا لحجم مختلف ، XX أجهزة كمبيوتر لكل علبة بلاستيكية ، كما هو موضح في ما يلي. products without plastic box packed in bubble bags, in order to prevent the outside pressure, choose different bubble bag, according to the product size in each pack of XX products, packaged product will be stored in the form of carton and sealed, as shown in the following. المنتجات بدون علبة بلاستيكية معبأة في أكياس فقاعة ، من أجل منع الضغط الخارجي ، اختر كيس فقاعة مختلفًا ، وفقًا لحجم المنتج في كل عبوة من منتجات XX ، سيتم تخزين المنتج المعبأ على شكل كرتون ومختوم ، كما هو موضح في الأتى.
1) xx PCS LED module لكل صينية 4) صندوق المعلومات والتعبئة
2) كومة صينية ولصق ، وحدة LED XX صواني و 1 صواني وهمية إضافية لكل منها box. صندوق. Add silica gel (1 each) on top of the tray أضف هلام السيليكا (1 لكل منهما) أعلى الدرج
3) ختم التعبئة
