| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | TYF |
| إصدار الشهادات: | CE CB ROHS |
| رقم الموديل: | D37 |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T/T, L/C, D/A, D/P |
| القدرة على العرض: | 10000 |
| الجهد االكهربى: | 110/220V | القوة الكهربائية: | 20W |
|---|---|---|---|
| كري: | 80 | PF: | 0.89 |
| THD: | أقل من 20٪ | يعتم: | لا |
| كفاءة مضيئة: | 120lm/w | CCT: | 3000K |
| إبراز: | قاد وحدة بدون سائق,قاد وحدة للماء |
||
تفاصيل:

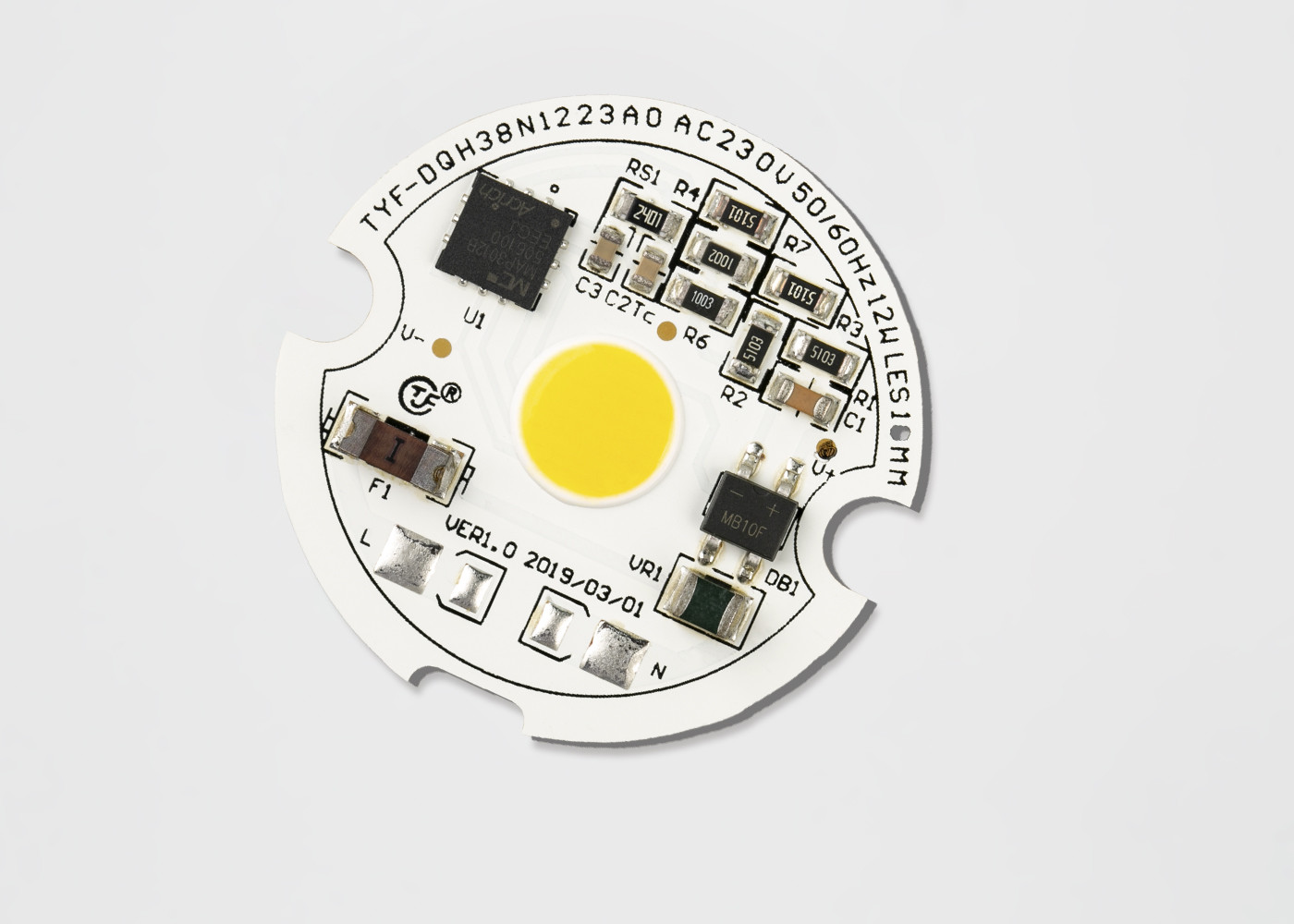

اسم البند: شريحة AC COB للضوء الأسفل
نوع المنتج: وحدة التحول
الجهد: 220 فولت
مكان المنشأ: شينتشن، الصين
النموذج: TYF DQ37
MOQ: 1 مجموعة
1خصائص المنتج
2التطبيقات:
3الخصائص الكهربائية والبصرية ((Ta=25°C) الجدول 2-1
| البند | الرمز | الوحدة | نموذجيالقيمة |
| الجهد المدخل | (فين) | V | 230 |
| تيار المدخل | إذا | mA | 42.35 |
| تردد العمل | F | هرتز | 50/60 |
| طاقة المدخل | (ب) | W | 9.431 |
| عامل الطاقة | الـ PF | % | 0.969 |
| التشوه الهارموني الكلي | THD | % | 21.6٪ |
| نوع الضبابية | الـ RNA □ TRIAC □ PWM □ 0-10V □ DALI DMX □ Smart □ غيرها | ||
| القدرة على زيادة الطاقة | مقابل | KV | 0.5 |
| الطاقة الكهربائية ((AC) | لقد | KV | - |
| درجة حرارة التشغيل / الحاوية | Ta/Tc | °C | 25/85 |
| معايير LED | COB | ||
| تدفق الضوء | Φv | أنا | 1068.3 |
| كفاءة الضوء | إيف | ليمترات/م | 113.3 |
| درجة حرارة اللون | التجارة المشتركة | ك | 4068 |
| مؤشر تقديم الألوان | Ra/CRI | % | 82.3/754 |
| توزيع الضوء | - | - | - |
| زاوية الرؤية | 2θ 1/2 | دج. | - |
4الخصائص البصرية
4.1 حاويات اللون
يمتثل TYF لمعيار ANSI C78.377A لهيكلة ثنائي اللون. لكل رباعي ANSI لمجموعة CCT من 2700K إلى 6500K ، يوفر TYF 5 ثنائيات و 3 ثنائيات.
الجدول 4-1 5 خطوة الحاويات
| التجارة المشتركة | الخطوات | Cx | ساي | أ | ب | ثيتا |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| ثلاثة آلاف | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500 ألف | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| خمسة آلاف | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
الجدول 4-2 3 خطوات
| التجارة المشتركة | الخطوات | Cx | ساي | أ | ب | ثيتا |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| ثلاثة آلاف | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500 ألف | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| خمسة آلاف | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 منحنيات كهربائية ونظرية نموذجية
الشكل 4-2-1 الطاقة النسبية مقابل الجهد، Tأ= 25 درجة مئوية
الشكل 4-2-2 تدفق الضوء النسبي مقابل الجهد، Tأ= 25 درجة مئوية
الشكل 4-2-3 نمط الإشعاع، Tأ= 25 درجة مئوية
5.المواصفات الرئيسية/الميزات الخاصة:
1. القيادة مباشرة إلى خط التيار المتردد الجهد:120/230 فولت، لا سائقي التيار المتردد /DC
2مع OTR،OVP،OCP،قدرة التيار الكهربائي، 1000 فولت
3. مؤهلات عالية للعمل، شهادات CE
4. اتساق اللون الجيد، CRI عالية
5درجة الحرارة المحيطة: -20-50 درجة مئوية، درجة حرارة الحجرة: <70 درجة مئوية
6حجم صغير، تصميم مرن، حجم PCB، CCT، الطاقة، يمكن تخصيصها وفقا لرغبات العميل.
7عمر> 30،000 ساعة
6التعبئة
TYF Opto. منتجات وحدات LED، معبأة في وعاء بلاستيكي، وفقا للأحجام المختلفة، XX أجهزة لكل وعاء بلاستيكي، كما هو موضح في ما يلي. المنتجات دون صندوق بلاستيكي معبأة في أكياس فقاعات،من أجل منع الضغط الخارجيفي كل علبة من منتجات XX ، سيتم تخزين المنتج المعبأ في شكل كرتون ومغلق ، كما هو مبين في ما يلي.
1) xx وحدات LED لكل صينية 4) معلومات الصندوق والتعبئة
2)سطح الدرج والشريط، وحدة LED XX
الصناديق و 1 صناديق إضافية لكل منها
إضافة جيل السيليكا (1 لكل واحد) على الجزء العلوي من الصندوق
3) تغليف الختم
