| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TYF |
| إصدار الشهادات: | CE ROHS UL |
| رقم الموديل: | DQ195 |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صينية |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | L/C, D/A, D/P, T/T |
| القدرة على العرض: | 10000 قطعة شهريا |
| إبراز: | قاد وحدة بدون سائق,قاد وحدة للماء |
||
|---|---|---|---|
تفاصيل:

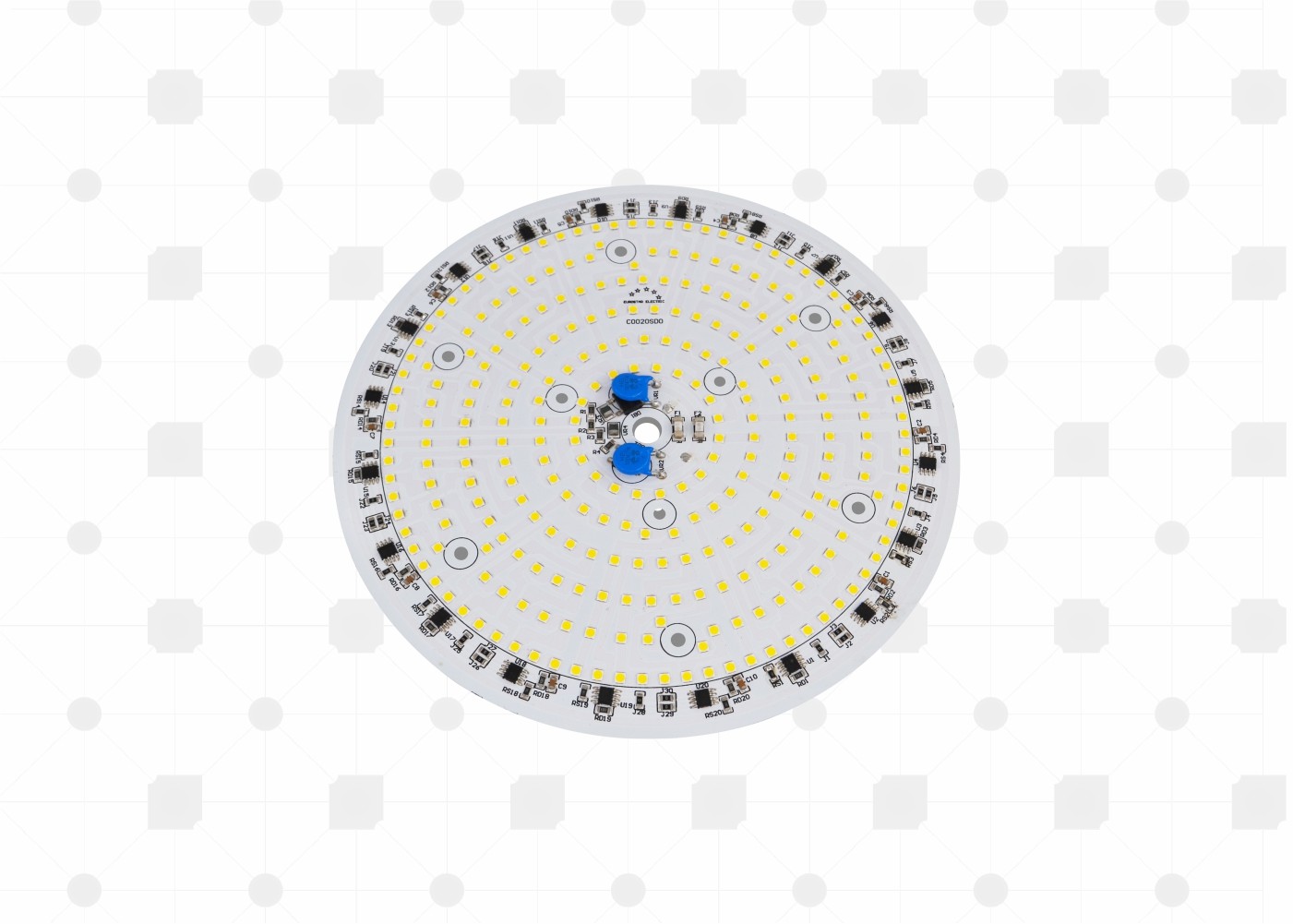

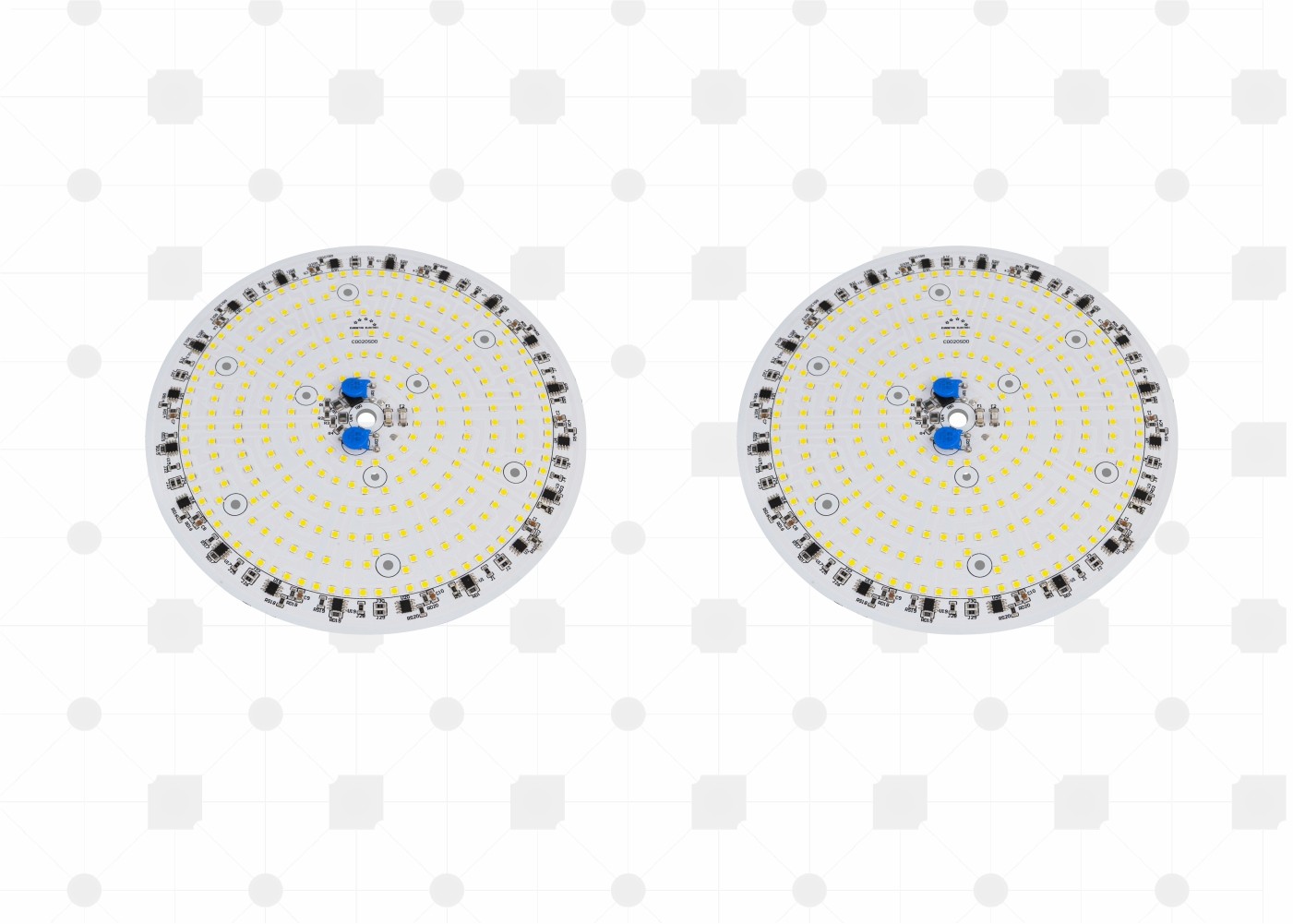

اسم العنصر: AC SMD module for UFO light bay light
نوع المنتج: وحدة التيار المتردد
الجهد: 110/220 فولت
مكان المنشأ: شنتشن ، الصين
الموديل: TYF DQ195
موك: مجموعة 1
1. ميزات المنتج
2. التطبيقات:

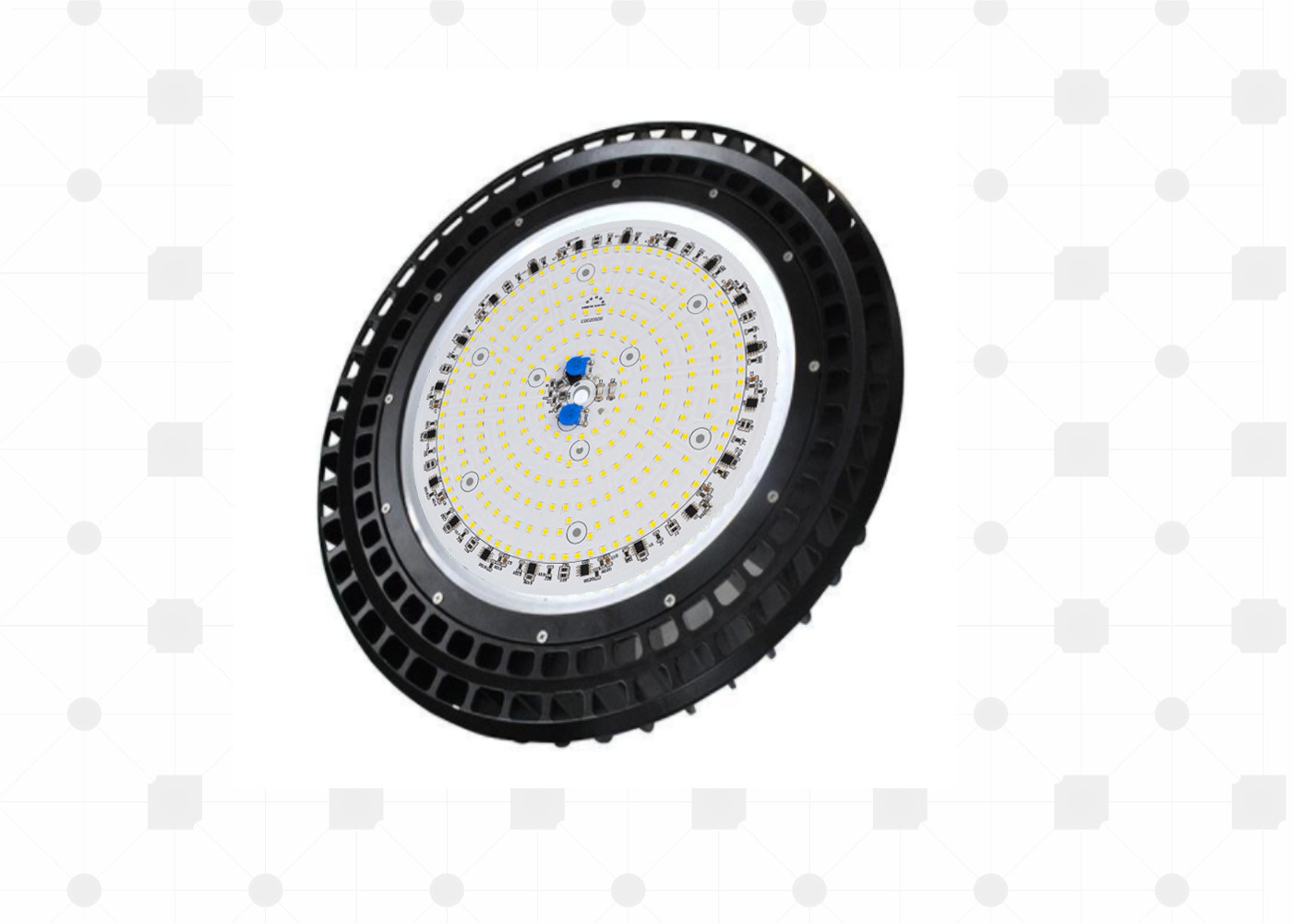

ارتفاع خليج / الفيضانات ضوء الصورة اللازمة
3. الخصائص الكهربائية والبصرية (تا = 25 ℃ ) الجدول 2-1
| مساهمة الجهد | فين | الخامس | 230 |
| المدخلات الحالية | إذا | أمبير | 974.2 |
| تردد التشغيل | F | هرتز | 50/60 |
| مدخل الطاقة | P | W | 203.3 |
| عامل القوى | PF | ٪ | 0.908 |
| التشويه التوافقي الكلي | THD | ٪ | 46.58٪ |
| يعتم نوع | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Other | ||
| القدرة على التدخل السريع | ضد | KV | 1.5 |
| القوة الكهربائية (AC) | لقد | KV | 1.5 |
| درجة حرارة التشغيل / القضية | تا / ح | ℃ | 25/85 |
| معلمات LED | 3030 | ||
| تدفق مضيئة | Φv | ل م | 20048 |
| كفاءة مضيئة | ηv | م / ث | 98.59 |
| درجة حرارة اللون | CCT | ك | 5895 |
| مؤشر تجسيد اللون | رع / CRI | ٪ | 81.7 / 73.8 |
| توزيع الضوء | - | - | |
| زاوية الرؤية | 2θ 1/2 | درجة. | - |
4. الخصائص البصرية
4.1 صناديق اللونية
يتوافق TYF مع معيار ANSI C78.377A لهيكل صندوق اللونية. لكل رباعي ANSI لمجموعة CCT من 2700K إلى 6500K ، يوفر TYF 5 صناديق و 3 صناديق.
الشكل 3-1 لوني بن
الجدول 4-1 5 سلال الخطوة
| CCT | خطوات | CX | قبرصي | ا | ب | ثيتا |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
الجدول 4-2 3 سلال الخطوة
| CCT | خطوات | CX | قبرصي | ا | ب | ثيتا |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 منحنيات كهربائية وبصرية نموذجية
الشكل 4-2-1 الطاقة النسبية مقابل الجهد ، T a = 25 ℃
الشكل 4-2-2 التدفق الضوئي النسبي مقابل الجهد ، T a = 25 ℃
الشكل 4-2-3 نمط مشع ، T a = 25 ℃
5 . المواصفات الرئيسية / الميزات الخاصة:
1. محرك مباشرة إلى خط التيار المتردد الجهد: 120/230 فولت ، لا السائقين ac / dc
2. مع OTR ، OVP ، OCP ، زيادة السعة ، 1000V
3. ارتفاع PF ، CE / UL الشهادات
4. اتساق لون جيد ، ارتفاع CRI
5. درجة الحرارة المحيطة: -20-50 ℃ ، درجة حرارة العلبة: <70 ℃
6. يمكن تخصيص حجم صغير ، تصميم مرن ، حجم ثنائي الفينيل متعدد الكلور ، CCT ، الطاقة ، وفقا لرغبات العميل.
7. وقت الحياة> 30،000 ساعة
6. التعبئة والتغليف
TYF علم البصريات. منتجات وحدات الصمام ، معبأة في علبة بلاستيكية ، وفقا لحجم مختلف ، أجهزة الكمبيوتر XX كل علبة بلاستيكية ، كما هو مبين في ما يلي. منتجات بدون علبة بلاستيكية معبأة في أكياس الفقاعة ، من أجل منع الضغط الخارجي ، واختيار كيس فقاعة مختلفة ، وفقا لحجم المنتج في كل حزمة من المنتجات XX ، سيتم تخزين المنتج المعبأة في شكل الكرتون ومختومة ، كما هو مبين في ما يلي.
1) وحدة xx PCS LED لكل صينية 4) معلومات مربع والتعبئة
2) كومة صينية وتسجيل ، وحدة الصمام XX
الصواني وصواني وهمية 1 إضافية من كل
صندوق. أضف هلام السيليكا (1 لكل منهما) أعلى الدرج
3) ختم التعبئة
