| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | TYF |
| إصدار الشهادات: | CE CB ROHS |
| رقم الموديل: | D38 |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T/T, L/C, D/A, D/P |
| القدرة على العرض: | 10000 |
| إبراز: | قاد وحدة بدون سائق,قاد وحدة للماء |
||
|---|---|---|---|
التفاصيل:

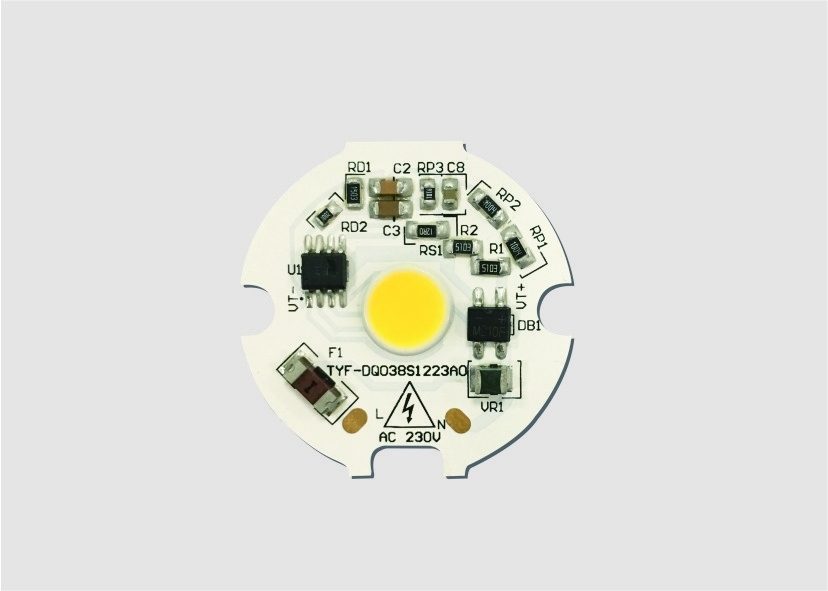

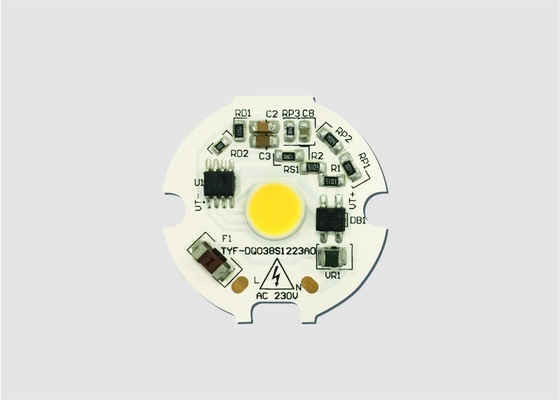

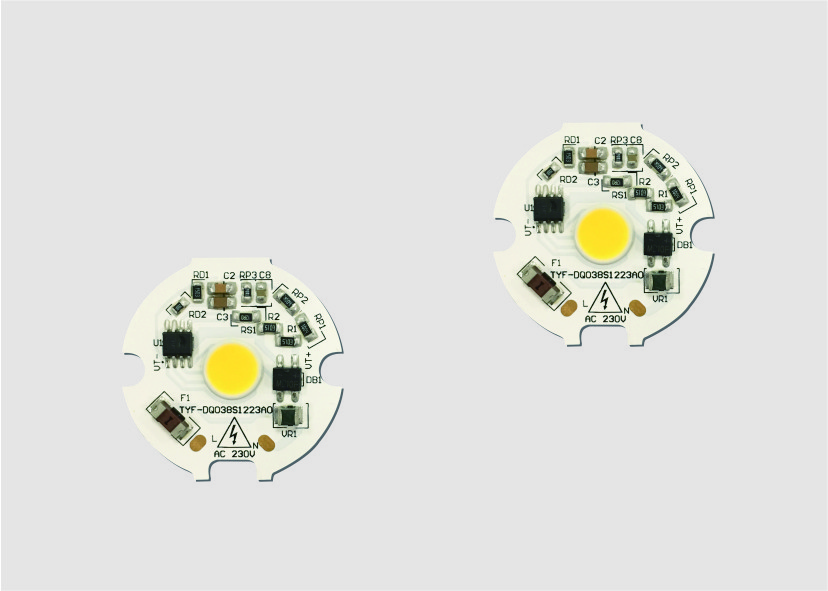

اسم العنصر: شريحة AC COB لأسفل الضوء
نوع المنتج: وحدة التيار المتردد
الجهد: 220 فولت
مكان المنشأ: شنتشن ، الصين
الموديل: TYF DQ37
الحد الأدنى لكمية الطلب: مجموعة واحدة
1. & nbsp ؛ ميزات المنتج

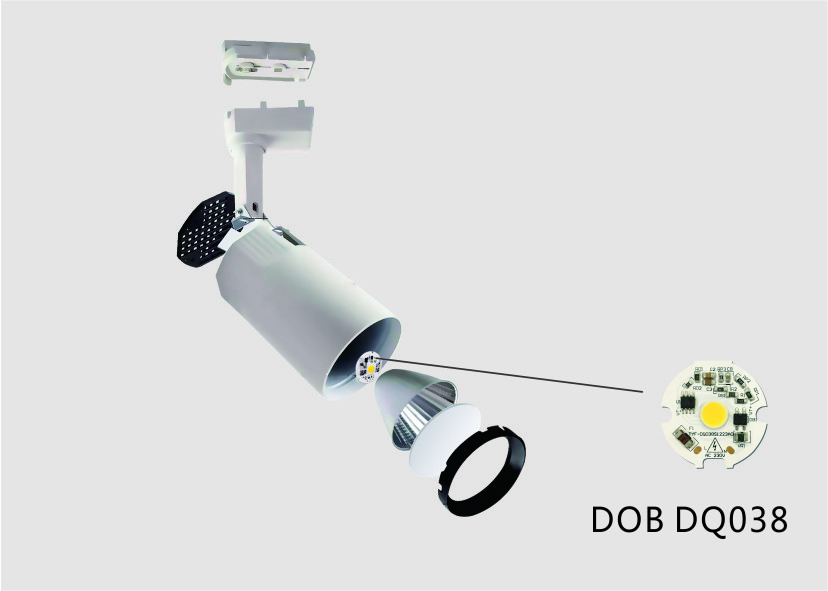

2. التطبيقات:
3. الخصائص الكهربائية والبصرية (Ta = 25℃) الجدول 2-1
| العنصر | الرمز | الوحدة | نموذجيالقيمة |
| جهد الإدخال | Vin | V | 230 |
| تيار الإدخال | IF | mA | 42.35 |
| تردد التشغيل | F | هرتز | 50/60 |
| طاقة الإدخال | P | W | 9.431 |
| عامل القدرة | PF | ％ | 0.969 |
| التشوه التوافقي الكلي | THD | ％ | 21.6٪ |
| نوع التعتيم | RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ ذكي □ أخرى | ||
| سعة الاندفاع | Vs | KV | 0.5 |
| القوة الكهربائية (AC) | Ve | KV | - |
| درجة حرارة التشغيل / العلبة | Ta / Tc | ℃ | 25/85 |
| معلمات LED | COB | ||
| التدفق الضوئي | Φ v | Lm | 1068.3 |
| الكفاءة الضوئية | η v | Lm / w | 113.3 |
| درجة حرارة اللون | CCT | K | 4068 |
| مؤشر تجسيد اللون | Ra / CRI | ％ | 82.3 / 75.4 |
| توزيع الضوء | - | - | - |
| زاوية الرؤية | 2 & theta؛ 1/2 | درجة. | - |
4. الخصائص البصرية
4.1 علب اللونية
يتوافق TYF مع معيار ANSI C78.377A لهيكل علب اللونية. لكل رباعي ANSI لنطاق CCT من 2700K إلى 6500K ، يوفر TYF 5 علب و 3 علب.
الجدول 4-1 5 خطوات علب
| CCT | خطوات | Cx | Cy | أ | ب | ثيتا |
| 2700 ك | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000 ك | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500 ك | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000 ك | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000 ك | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700 ك | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000 ك | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
الجدول 4-2 & nbsp؛ 3 خطوات علب
| CCT | خطوات | Cx | Cy | أ | ب | ثيتا |
| 2700 ك | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000 ك | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500 ك | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000 ك | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000 ك | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700 ك | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000 ك | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 & nbsp؛ منحنيات كهربائية وبصرية نموذجية
الشكل 4-2-1 & nbsp؛ الطاقة النسبية مقابل الجهد ، Tأ = 25 ℃
الشكل 4-2-2 & nbsp؛ التدفق الضوئي النسبي مقابل الجهد ، Tأ = 25 ℃
الشكل 4-2-3 & nbsp؛ نمط مشع ، Tأ = 25 ℃
5. & nbsp؛المواصفات الرئيسية / الميزات الخاصة:
1. قم بالقيادة مباشرة إلى جهد خط التيار المتردد: 120 / 230V ، لا توجد برامج تشغيل AC / DC
2. مع OTR و OVP و OCP و سعة الاندفاع ، 1000 فولت
3. عالية PF ، شهادات CE & nbsp؛
4. اتساق ألوان جيد ، CRI عالي
5. درجة الحرارة المحيطة: -20-50 ℃ ، درجة حرارة العلبة:<70 ℃
6. حجم صغير ، تصميم مرن ، حجم PCB ، CCT ، الطاقة ، يمكن تخصيصها وفقًا لرغبات العميل.
7. وقت الحياة> 30000 ساعة
6. التعبئة والتغليف
منتجات وحدات TYF Opto. LED ، معبأة في صينية بلاستيكية ، وفقًا لحجم مختلف ، XX جهاز كمبيوتر لكل صينية بلاستيكية ، كما هو موضح أدناه. المنتجات بدون صندوق بلاستيكي معبأة في أكياس فقاعية ، من أجل منع الضغط الخارجي ، اختر كيس فقاعي مختلف ، وفقًا لحجم المنتج في كل عبوة من منتجات XX ، سيتم تخزين المنتج المعبأ في شكل كرتون ومختوم ، كما هو موضح أدناه.
1) وحدة LED XX PCS لكل صينية 4) معلومات الصندوق والتعبئة
2) تكديس الصينية والتسجيل ، وحدة LED XX
الصواني وصواني وهمية إضافية واحدة لكل منها
صندوق. أضف هلام السيليكا (1 لكل منهما) فوق الدرج
3) ختم التعبئة
