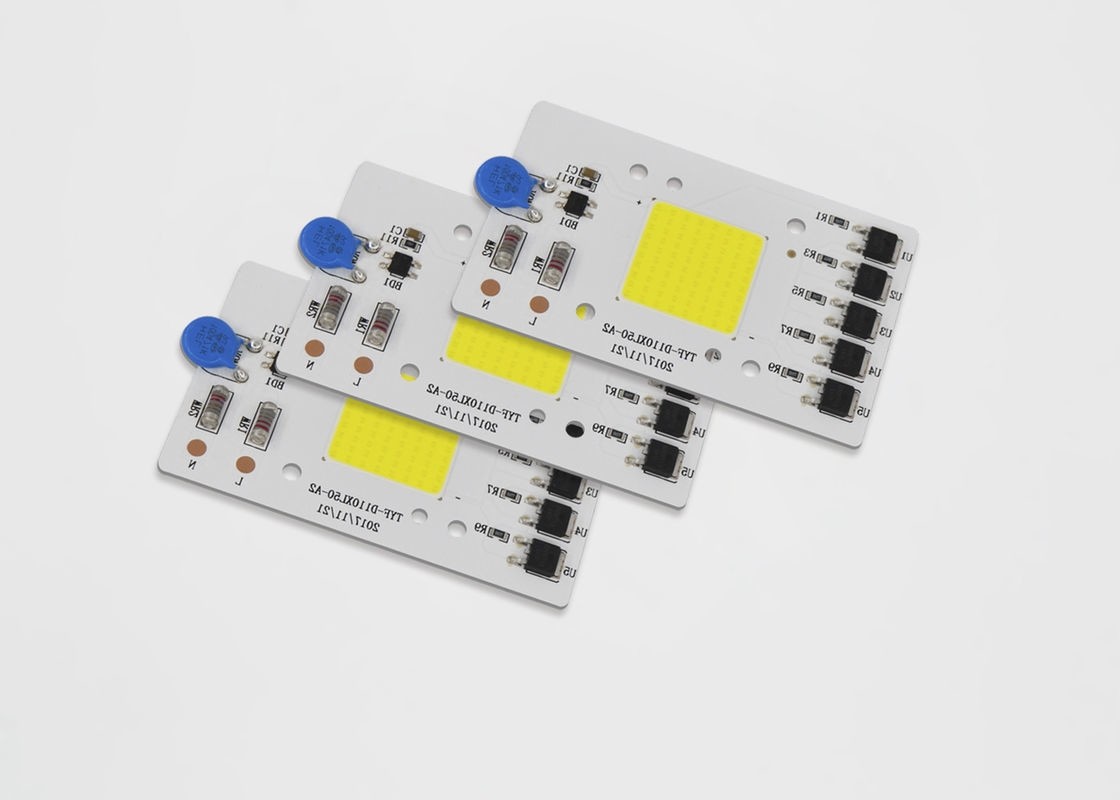

الطيف الكامل AC الصمام وحدة 50W 30W AC عكس الضوء 52 * 84mm للضوء الفيضانات

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: TYF
إصدار الشهادات: CE CB ROHS
رقم الموديل: D5284
الحد الأدنى لكمية: تفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: صندوق ورق الكرافت
وقت التسليم: 20 يوم عمل
شروط الدفع: L/C, D/A, D/P, T/T, ويسترن يونيون
القدرة على العرض: 10000 قطعة في الشهر
معلومات تفصيلية
نموذج: TYF D5284 رقم القطعة: D5284C2023E0DA30582
خافت: 52 * 84 ملم الجهد االكهربى: 220/230 فولت
القوة الكهربائية: 50 واط اللون: لون القرنفل
PF: > 0.9 THD: 35٪
يعتم: نعم
إبراز:

وحدة LED ذات طيف كامل

,

وحدة LED للضوء الغامر AC

,

وحدة LED عاكسة للضوء 30 وات


منتوج وصف

الطيف الكامل 50W 30W Ac Cob أدى عكس الضوء للضوء الفيضانات عالية الجودة Bridgelux رقاقة داخل



1. التفاصيل:

اسم العنصر: وحدة AC COB للمصابيح الخارجية LED

نوع المنتج: وحدة التيار المتردد

الجهد: 110 فولت / 220 فولت

مكان المنشأ: شنتشن ، الصين

الموديل: TYF D5284

موك: 100 قطعة



1.1 مواصفات المنتج

  • يتصل مباشرة بجهد خط التيار المتردد
  • عامل وكفاءة عالية في الطاقة
  • عمر طويل
  • بسيط BOM
  • متوافق مع روش
  • تنظيم جهد الخط
  • تجميع سهل

2. التطبيقات:





3. الخصائص الكهربائية والبصرية(تا = 25) الجدول 2-1

العنصر رمز وحدة عادي قيمة
مساهمة الجهد فين الخامس 230
المدخلات الحالية إذا أماه 236.2
تردد التشغيل F هرتز 50/60
مدخل الطاقة ص دبليو 49.49
عامل القوى PF 0.911
مجموع التشويه التوافقي THD 45.7٪
نوع يعتم RNA □ TRIAC □ PWM □ 0-10V DALI □ DMX □ ذكي □ آخر
القدرة على التدخل السريع ضد ك 1
القوة الكهربائية (AC) Ve ك 1.5
التشغيل / درجة حرارة العلبة تا / ح 25/85
معلمات LED البوليفيين
تدفق مضيئة Φv م 4680.9
كفاءة مضيئة ηv م / ث 94.57
درجة حرارة اللون CCT ك 6381
مؤشر تجسيد اللون رع / CRI 70.2 / 59.0
توزيع الضوء - -
زاوية الرؤية 2θ 1/2 درجة -



3.1 التقييمات القصوى المطلقة (Ta = 25) الجدول 2-4



العنصر رمز وحدة قيمة
تبديد الطاقة PD دبليو 52.5
تيار متردد (RMS) إذا أماه 248.5
جهد التيار المتردد (RMS) فين الخامس 220 ~ 240
LED درجة حرارة تقاطع Tj-LED 120
درجة حرارة تقاطع IC Tj-IC 150
أعلى درجة حرارة IC IC تي بي 100
المقاومة الحرارية LED (نقطة تقاطع / لحام) رثج ℃ / دبليو 20
المقاومة الحرارية IC (نقطة التقاطع / اللحام) رثج ℃ / دبليو 40
درجة حرارة التشغيل ل -20 ~ + 85
درجة حرارة التخزين تس -40 ~ + 100
حساسية البيئة والتنمية المستدامة (HBM) فيسد ك ± 2
درجة حرارة اللحام (إنحسر) Tsld -
درجة حرارة اللحام (اليد) Tsld 350 3S



4. الخصائص البصرية



4.1 صناديق اللونية



يتوافق TYF مع معيار ANSI C78.377A لهيكل حاوية اللونية.لكل رباعي ANSI لنطاق CCT من 2700K إلى 6500K ، توفر TYF 5 صناديق و 3 صناديق.



الشكل 4-1-1 صندوق اللونية

الطيف الكامل AC الصمام وحدة 50W 30W AC عكس الضوء 52 * 84mm للضوء الفيضانات 0



الجدول 4-1-2 5 صناديق الخطوة

CCT خطوات Cx ساي أ ب ثيتا
2700 ك 5 0.4578 0.4101 0.01350 0.00700 53.70
3000 ك 5 0.4338 0.403 0.01390 0.00680 53.22
3500 ك 5 0.4073 0.3917 0.01545 0.00690 54.00
4000 ك 5 0.3818 0.3797 0.01565 0.00670 53.72
5000 ك 5 0.3447 0.3553 0.01370 0.00590 59.62
5700 ك 5 0.3287 0.3417 0.01243 0.00533 59.09
6000 كيلو 5 0.3123 0.3282 0.01115 0.00475 58.57



الجدول 4-1-3 صناديق الخطوة 3

CCT خطوات Cx ساي أ ب ثيتا
2700 ك 3 0.4578 0.4101 0.00810 0.00420 53.70
3000 ك 3 0.4338 0.403 0.00834 0.00408 53.22
3500 ك 3 0.4073 0.3917 0.00927 0.00414 54.00
4000 ك 3 0.3818 0.3797 0.00939 0.00402 53.72
5000 ك 3 0.3447 0.3553 0.00822 0.00354 59.62
5700 ك 3 0.3287 0.3417 0.00746 0.00320 59.09
6000 كيلو 3 0.3123 0.3282 0.00669 0.00285 58.57



4.2 المنحنيات الكهربائية والبصرية النموذجية

الشكل 4-2-1 القوة النسبية مقابل الجهد ، Tأ = 25

الطيف الكامل AC الصمام وحدة 50W 30W AC عكس الضوء 52 * 84mm للضوء الفيضانات 1



الشكل 4-2-2 التدفق النسبي للضوء مقابل الجهد ، Tأ = 25

الطيف الكامل AC الصمام وحدة 50W 30W AC عكس الضوء 52 * 84mm للضوء الفيضانات 2



الشكل 4-2-3 النمط المشع ، T.أ = 25

الطيف الكامل AC الصمام وحدة 50W 30W AC عكس الضوء 52 * 84mm للضوء الفيضانات 3















































5. المواصفات الرئيسية / الميزات الخاصة:



1. محرك مباشرة إلى خط التيار المتردد الجهد: 120 / 230V ، لا سائق AC / DC

2. مع OTR و OVP و OCP و Surge Capacity 1000V

3. شهادات عالية PF ، CE / UL

4. تناسق لون جيد ، CRI عالي

5. درجة الحرارة المحيطة: -20-50 ، درجة حرارة العلبة: <70

6. يمكن تخصيص حجم صغير ، تصميم مرن ، حجم ثنائي الفينيل متعدد الكلور ، CCT ، الطاقة ، وفقا لرغبات العميل.

7. مدة الحياة> 30000 ساعة



6. التعبئة والتغليف



TYF علم البصريات.منتجات وحدات LED ، معبأة في علبة بلاستيكية ، حسب المقاسات المختلفة ، XX جهاز كمبيوتر لكل صينية بلاستيكية ، كما هو موضح في التالي.المنتجات بدون علبة بلاستيكية معبأة في أكياس فقاعية ، من أجل منع الضغط الخارجي ، اختر كيس فقاعي مختلف ، وفقًا لحجم المنتج في كل عبوة من منتجات XX ، سيتم تخزين المنتج المعبأ في شكل كرتون ومختوم ، كما هو موضح في الأتى.



1) xx PCS LED وحدة لكل صينية 4) معلومات الصندوق والتعبئة

2) كومة صينية وشريط ، وحدة XX LED صواني وصواني دمية إضافية كل منها صندوق.أضف هلام السيليكا (1 لكل منهما) أعلى الدرج

3) ختم التعبئة

الطيف الكامل AC الصمام وحدة 50W 30W AC عكس الضوء 52 * 84mm للضوء الفيضانات 4
