60W البستنة PCB LED شرائط خطية عالية 660nm مصباح طيف متزايد

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: TYF
إصدار الشهادات: CE Rohs UL
رقم الموديل: TYF-130140184085028560
الحد الأدنى لكمية: 1000
الأسعار: قابل للتفاوض
تفاصيل التغليف: صندوق نفطة
وقت التسليم: 15 يوم
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون
القدرة على العرض: 100000 جهاز كمبيوتر شخصى / الشهر
معلومات تفصيلية
المصابيح: PCT3030 العلامة التجارية رقاقة: ذ
حجم ثنائي الفينيل متعدد الكلور: 560 * 28 * 1.6 القوة الكهربائية: 60 واط
مساهمة الجهد: 24 فولت درجة حرارة اللون: 3000/4000
CRI: 70/80/90/95 را كفاءة مضيئة: 200 لومن / ث
طلب: زراعة ، زراعة نبات ، دفيئة ، برهان شهادة: م / بنفايات / ماي
إبراز:

60W PCB LED شرائط خطية

,

660nm PCB LED شرائط خطية

,

البستنة شرائط الإضاءة الخطية LED


منتوج وصف

60W شرائط البستنة PCB LED شرائط خطية عالية 660 نانومتر (أحمر غامق) ، مصباح أبيض مخصص لزيادة الطيف



وحدة LED ذات أداء عالٍ لمصابيح LED ذات أداء عالٍ مع متانة فائقة معروفة وموثوقية عالية وعمر طويل ومقاومة حرارية منخفضة.معالجة مثالية للتطبيقات التي تتطلب كفاءة عالية ومتطلبات عمر طويل.تم تصميم مصابيح LED لتوفير الأطوال الموجية الدقيقة للضوء اللازمة لتحسين إنتاجية المحاصيل.

تم تصميم سلسلة وحدات LED لهذا الغرض لتمكين سهولة تصميم النظام لتطبيقات البستنة.تقدم سلسلة الوحدات النمطية LED مصابيح LED الوحيدة المتاحة اليوم والتي يتم تخزينها واختبارها بناءً على تدفق الفوتون الضوئي (PPF).



سمات:

• زاوية عرض وحدة LED عند 50٪ IV: 120 درجة

• خيارات حزمة LED 3.0 مم × 3.0 مم و 3.5 مم × 3.5 مم لحرية التصميم.

• اللون: 660 نانومتر (أحمر غامق) ، أبيض (4000 كلفن).

• متوافق مع RoHS وخالي من الرصاص والوصول.

• LM 80





التطبيقات:

البستنة



  • البعد الميكانيكي

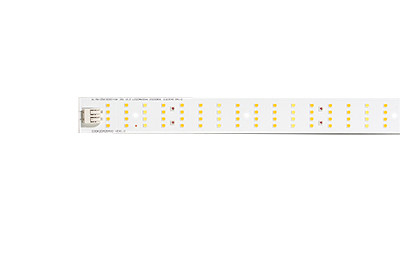

60W البستنة PCB LED شرائط خطية عالية 660nm مصباح طيف متزايد 0



1. البعد الميكانيكي



إيت
العنصر وحدة البعد تسامح ملاحظة
طول الوحدة مم 560 ± 0.3
عرض الوحدة مم 28 ± 0.3
ارتفاع الوحدة مم 1.6 ± 0.1
ثقب المسمار مم - -
وزن الوحدة ز

  • خصائص الأداء
    • الحد الأقصى لالتقييمات المطلقة

الجدول 1. المعدلات القصوى المطلقة

هو - هي

الجدول 1. المعدلات القصوى المطلقة

العنصر وحدة عادي
تقييمه وقت الحياة ساعات > 50000 هـ
حماية الدخول (IP) - -
درجة الحرارة المحيطة / التشغيل (تا) -20 ℃ ~ 50 ℃
درجة حرارة التخزين -30 ~ 80 ℃
تيار مستمر إلى الأمام / درجة حرارة التشغيل مللي أمبير 1200
جهد العمل للعزل الخامس 48-54
الحد من القوة دبليو 60
معامل درجة الحرارة النموذجي للجهد الأمامي بالسيارات / درجة مئوية -22

المقاومة الحرارية النموذجية ـ مفترق طرق

الحد الأدنى النموذجي للوحة اللحام

درجة مئوية / غرب 10
حد الكهرباء الساكنة (ESD) الخامس 2000 HBM
درجة حرارة التقاطع 120



ملاحظات للجداول

  • تقاس Tj = 25 درجة مئوية.
  • Ta: درجة الحرارة المحيطة.
  • وقت الحياة المقدر ، Ta <85 درجة مئوية.
  • تعني الطاقة القصوى والتيار الإيجابي أقصى قيمة ضبط لدرجة الحرارة السفلية لمصدر ضوء LED باستخدام المشتت الحراري المناسب
  • من أجل الحفاظ على درجة حرارة Tj أقل من التصنيف ، يجب عليك التأكد من أن المبرد لديه أداء كافٍ لتبديد الحرارة.قياس درجة حرارة السطح: يظهر TC في هذه النقطة في الشكل أدناه.يمكن الحكم على عمر المصباح وفقًا لدرجة حرارة TC.ورقة بيانات المنتج تتوافق مع عمر درجة حرارة TC



2.2 الخصائص الكهربائية - البصرية

الجدول 2. الخصائص البصرية لسلسلة وحدات LED في ظروف اختبار محددة IF = DC 1200mA، Tj = 25 ° C.

العنصر وحدة عادي
تدفق مضيئة م 11900
فعالية مضيئة م / دبليو 200lm / واط
جهد التشغيل الخامس 50
قوة استهلاك الطاقة دبليو 60
PPF ش مول / ثانية 186
معدات الوقاية الشخصية ش مول / ي 3.1

ملاحظات للجداول

  • تحافظ وحدة TYF LED على تحمل التدفق الضوئي ± 8٪ لبستنة وحدة LED.
  • تحافظ وحدة TYF LED على تحمل PPF ± 8٪ لبستنة وحدة LED.
  • تحافظ وحدة TYF LED على تحمل PPF ± 8٪ لبستنة وحدة LED.
  • تحافظ وحدة TYF LED على تفاوت التشغيل ± 2V لبستنة وحدة LED

2.3 دليل اختيار المنتج.

الجدول 3. أداء المنتج لوحدة LED عند IF = DC1200mA ، Tj = 25 ° C.

TYF32

رقم القطعة PAR (W) PPF (ميكرولتر / ثانية) معدات الوقاية الشخصية (ميكرولتر / ثانية) المجموع ٪
TYF-D22A505032H0 عادي عادي عادي عادي
380-800 نانومتر 38.3 186 3.10 100.00٪
400-700 نانومتر 37.38 181.55 3.03 97.61٪
300-400 نانومتر 0.02 0.11 0.00 0.06٪
400-500 نانومتر 6.30 30.58 0.51 16.44٪
500-600 نانومتر 15.67 76.11 1.27 40.92٪
600-700 نانومتر 15.41 74.86 1.25 40.25٪
700-800 نانومتر 0.95 4.59 0.08 2.47٪

ملاحظات للجداول

1. تحافظ TYF على تفاوت قدره ± 8٪ على ميكرو مول / ثانية لبستنة وحدة LED.

2. PAR هو إشعاع ضوئي نشط من 400 إلى 700 نانومتر.

3. PPF هو الإشعاع النشط الضوئي من 400 إلى 700 نانومتر.

4. يتم قياس PPF و Par النموذجي من Far Red من 700 إلى 800 نانومتر

2.4 الخصائص البصرية

الجدول 4. الخصائص البصرية لسلسلة وحدات LED في ظروف اختبار محددة 3500mA ، Tc = 85 ° C.







2.4 الخصائص البصرية



الجدول 4. الخصائص البصرية لسلسلة وحدات LED في ظروف اختبار محددة 3500mA ، Tc = 85 ° C.



رقم القطعة

الإجمالي النموذجي

زاوية شملت

عادي

زاوية الرؤية

130140184085028560 150 120

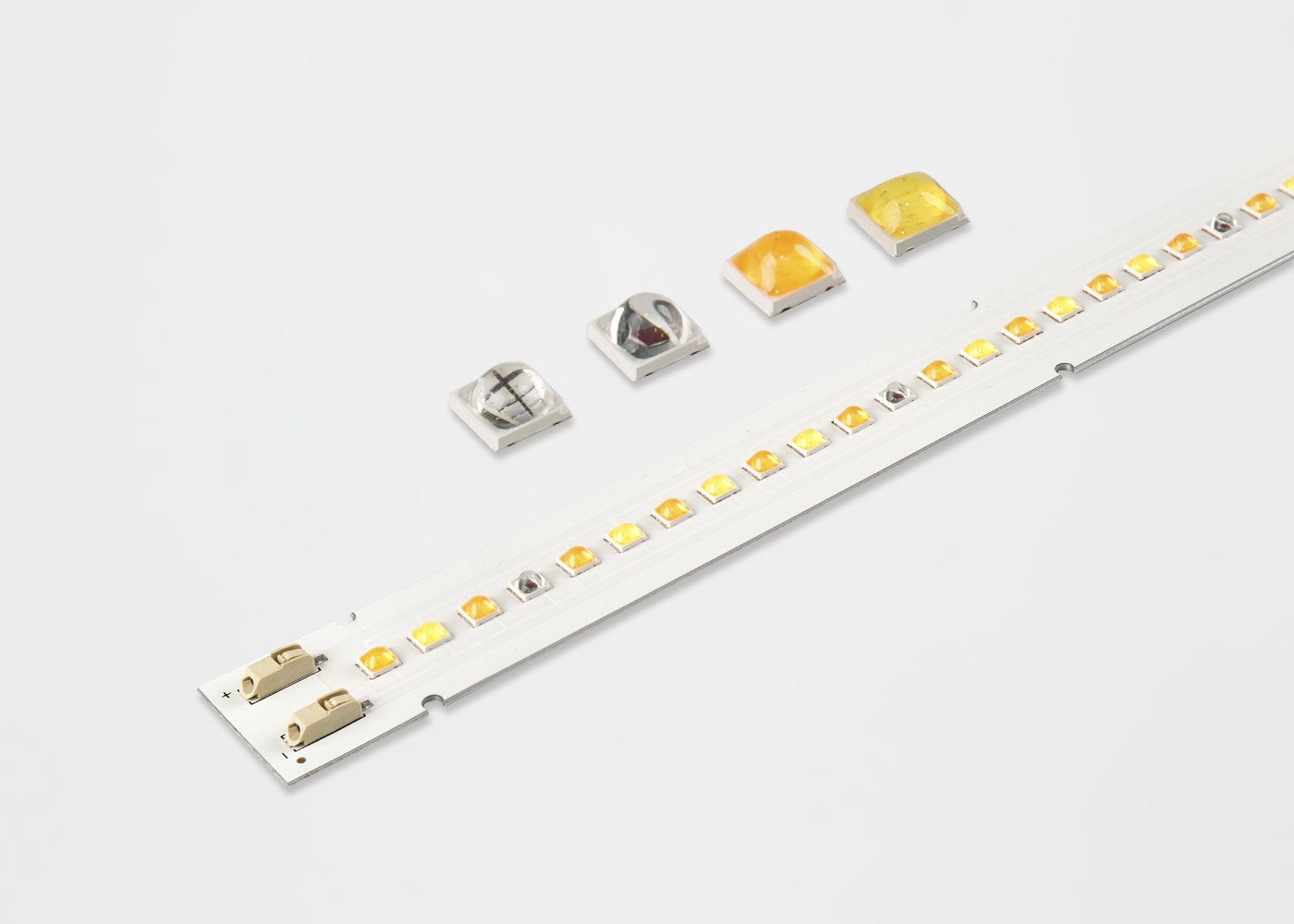

60W البستنة PCB LED شرائط خطية عالية 660nm مصباح طيف متزايد 1



ملاحظات للجدول 2:

1. الزاوية الكلية التي يتم فيها التقاط 90٪ من التدفق الضوئي الكلي.

2. زاوية الرؤية هي الفأس الخارج عن الزاوية من خط مركز المصباح حيث تكون شدة الإضاءة ½ من قيمة الذروة.



  • 3 منحنيات مميزة
  • 3.1 خاصية التوزيع الطيفي للطاقة

  • (TYF32)

  • 60W البستنة PCB LED شرائط خطية عالية 660nm مصباح طيف متزايد 2







  • التصديق والإعلان
  • العنصر متوافق مع ملاحظة





    إعلان





    بنفايات المواد والمواد الخطرة
      تصل المواد والمواد الخطرة
      م EMC LVD
      إل إم 80 صيانة تدفق الفوتون Q90> 36000H
      62471 السلامة البيولوجية الضوئية للمصابيح





  • 4 تنبيه
    • تنبيه: مخاطر الكهرباء الساكنة
  • 5.1.1 المصابيح حساسة للكهرباء الساكنة والارتفاع المفاجئ.يوصى باستخدام رباط معصم أو قفاز مضاد للكهرباء الساكنة عند التعامل مع وحدات LED.إذا تم تطبيق الجهد الذي يتجاوز الحد الأقصى المطلق لمصابيح LED ، فقد يتسبب ذلك في تلف أو حتى تدمير أجهزة LED.قد تُظهر مصابيح LED التالفة بعض الخصائص غير العادية مثل زيادة تيار التسرب ، أو انخفاض جهد التشغيل ، أو الإضاءة غير الطبيعية لمصابيح LED ذات التيار المنخفض.

    6.1.2 يتطلب التعامل مع TYF LED SMD إجراءات مضادة ضد الكهرباء الساكنة لأن هذا منتج أشباه الموصلات.يرجى اتخاذ التدابير المناسبة لمنع إنتاج أي كهرباء استاتيكية مثل ارتداء رباط معصم أو قفازات مضادة للكهرباء الساكنة عند التعامل مع هذا المنتج.يجب توصيل كل منشأة تصنيع فيما يتعلق بالمنتج (المصنع ، المعدات ، الماكينة ، آلة النقل ووحدة النقل) بالأرض ويرجى تجنب شحن المنتج بالكهرباء.تبلغ حساسية ESD لهذا المنتج 2000 فولت (HBM ، بناءً على JEITA ED-4701/304).بعد تجميع مصابيح LED في منتجك (منتجاتك) النهائية ، يوصى بالتحقق مما إذا كانت مصابيح LED المجمعة تالفة بسبب الكهرباء الساكنة (ظاهرة التسرب الكهربائي) أم لا.

    6.1.3.تحديد مصدر الطاقة: يتم تشغيل هذا المنتج باستخدام محرك تيار مستمر ، ويلبي تيار الخرج لنطاق الطاقة متطلبات كتاب المواصفات ، إذا كنت تستخدم مصدر جهد ثابت أو ظروف أخرى ، فيرجى إجراء تقييم للمخاطر.يرجى النظر في المسافة الزحف والتخليص في المنتج النهائي.

    6.1.4 منطقة الراتنج حساسة للغاية ، يرجى عدم لمسها أو الضغط عليها أو لمسها أو فركها.

    5.2 تنبيه: التحكم في درجة الحرارة

    درجة الحرارة المقترحة على Tc <85 ℃ ودرجة حرارة الفوسفور على Tc <115 ℃ ، إذا تم تجاوزها ، يحتاج العميل إلى إجراء تقييم الموثوقية.

    5.3 تنبيه: خطر التعرض للمواد الكيميائية

    5.3.1 لا ينبغي استخدام وحدة LED هذه في أي نوع من السوائل مثل الماء والزيت والمذيبات العضوية وما إلى ذلك. عندما يكون الغسيل مطلوبًا ، يوصى باستخدام IPA.عند استخدام مذيبات أخرى ، يجب التأكد مسبقًا مما إذا كانت المذيبات قد تتفاعل مع مادة الوحدة.يجب عدم استخدام مذيبات الفريون المحظورة.لا تنظف باستخدام منظف فوق صوتي.

    5.3.2 يمكن أن يؤدي التعرض لبعض المواد الكيميائية المستخدمة بشكل شائع في تصنيع وتجميع وحدات الإنارة إلى تلف SMD LED.يرجى الرجوع إلى تعليمات تثبيت TYF للحصول على معلومات إضافية.في حالة استخدام المنتج في أي من الظروف التالية ، يرجى تأكيد الموثوقية.مثل: الرطب ، الصقيع ، الهواء المالح ، الغازات المسببة للتآكل (C1 ، H2S ، حيث NH3 ، SO2 ، NOX) ؛التعرض لأشعة الشمس ، والتعرض في الهواء الطلق ، والمتربة.الماء والزيت والمذيبات الطبية السائلة والعضوية.

    5.3.3 يمكن إنشاء المركبات العضوية المتطايرة (المركبات العضوية المتطايرة) من المواد اللاصقة أو الصهر أو المواد المصلبة أو المضافات العضوية المستخدمة في وحدات الإنارة (التركيبات).إن مادة تغليف السيليكون الشفافة LED قابلة للاختراق لتلك المواد الكيميائية وقد تؤدي إلى تغير لون المادة المغلفة عند تعرضها للحرارة أو الضوء.يمكن أن تتسبب هذه الظاهرة في فقد كبير للضوء المنبعث (الناتج) من المصابيح (التركيبات).من أجل منع هذه المشاكل ، نوصي المستخدمين بمعرفة الخصائص الفيزيائية للمواد المستخدمة في الفوانيس ، ويجب اختيارهم بعناية.

    6.3.4 خطر الكبريت (أو البقع) يستخدم LED إطار رصاص مطلي بالفضة وقد يتغير لون سطحه إلى الأسود (أو اللون الداكن) عند تعرضه للكبريت (S) أو الكلور (Cl) أو مركبات هالوجين أخرى .قد تتسبب الكبريت في إطار الرصاص في تدهور الكثافة ، وتغيير إحداثيات اللونية ، وفي الحالات القصوى ، فتح الدائرة.يتطلب الحذر.نظرًا لاحتمال كبريت إطار الرصاص ، لا ينبغي استخدام وحدات LED وتخزينها مع المواد المؤكسدة المصنوعة من مواد مثل المطاط والورق العادي وكريم لحام الرصاص ، إلخ.





5.4 الاتصال بالسطح الباعث للضوء (LES)

تجنب أي اتصال مع LES.لا تلمس LES الخاص بمؤشر LED SMD أو تضغط على LES (منطقة راتنج الفوسفور الأصفر).قد يتسبب الاتصال في تلف SMD LED.يجب عدم تركيب البصريات والعاكسات في اتصال مع LES (منطقة راتنج الفوسفور الأصفر).يمكن تركيب الأجهزة البصرية على السطح العلوي للغلاف البلاستيكي لـ TYF LED SMD.إذا كان سطح LED متسخًا ، فيرجى استخدام الكحول لتنظيفه.يرجى تركه يجف لمدة ساعتين قبل استخدامه.الأسيتون أو المواد المسببة للتآكل غير مقبولة.

5.5 التخزين

حالة التخزين: قبل الفتح ، يجب أن تكون درجة حرارة التخزين من 5 ~ 30 ، الرطوبة النسبية أقل من 60٪.(بعد فتح الكيس ، يجب استخدام LED في غضون 24 ساعة).بالنسبة للمنتج غير المستخدم ، يرجى إزالة الرطوبة ، ومختومة بالفراغ.شروط إزالة الرطوبة: 60 ± 5 ℃ ، 24 ساعة.الاستخدام الفعال للمنتجات المختومة 3 أشهر.إذا لم يتم استخدامها في غضون 24 ساعة بعد فتح العبوة ، فيجب إزالة الرطوبة من المادة لمدة 3 ساعات أقل من 60 ± 5 ℃.

لا تقم بتخزين الوحدة في مكان مترب أو رطب.

لا تقم بفك الوحدة النمطية.

يرجى استخدام هذا المنتج في غضون 5 أشهر ، والذي يتم الاحتفاظ به في عبوته الأصلية دون فتحه عند التخزين.

5.6 سلامة العين

تصنيف سلامة العين لاستخدام TYF LED SMDs يتوافق مع المواصفة IEC / TR 62471: تطبيق IEC 62471 لتقييم مخاطر الضوء الأزرق على مصادر الضوء والمصابيح.نصنف TYF LED عند 6500K RG1.

لا تنظر مباشرة إلى LED المضاء بالعين المجردة لفترة طويلة من الزمن.



6. ورشة عمل

60W البستنة PCB LED شرائط خطية عالية 660nm مصباح طيف متزايد 3





7.التعبئة والشحن



منتجات وحدات TYF Opto.LED ، معبأة في علبة بلاستيكية ، وفقًا لأحجام مختلفة ، XX جهاز كمبيوتر لكل صينية بلاستيكية ، كما هو موضح في ما يلي.المنتجات بدون علبة بلاستيكية معبأة في أكياس فقاعية ، من أجل منع الضغط الخارجي ، اختر كيس فقاعي مختلف ، وفقًا لحجم المنتج في كل عبوة من منتجات XX ، سيتم تخزين المنتج المعبأ في شكل كرتون ومختوم ، كما هو موضح في ما يلي.



60W البستنة PCB LED شرائط خطية عالية 660nm مصباح طيف متزايد 4

60W البستنة PCB LED شرائط خطية عالية 660nm مصباح طيف متزايد 5
