| قوة: | 30 واط | اللون المنبعث: | أبيض دافئ ، أبيض طبيعي ، أبيض بارد |
|---|---|---|---|
| المواد رقاقة: | بريدجيلوكس | يكتب: | الصمام COB |
| طلب: | مصباح نمو LED | Product name: | Chip LED Cob |
| إبراز: | 20w Chip LED Cob,High CRI Chip LED Cob,30w LED Cob chip |
||

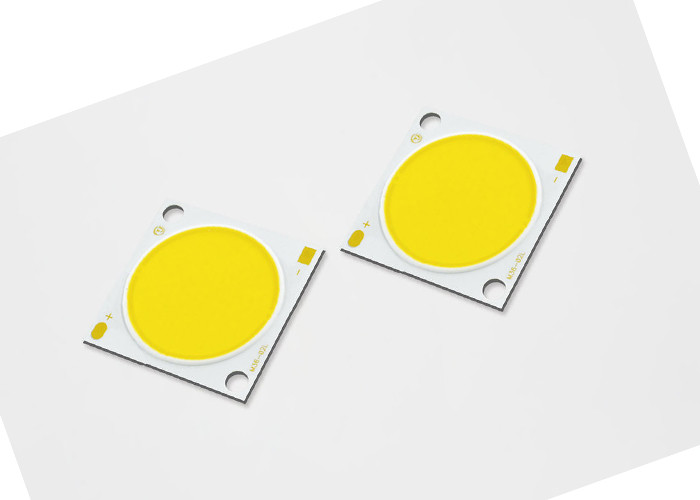

20w 30w High CRI Chip LED Cob منخفض توليد التدفئة لضوء فلاش LED
ميزة:
• يتمتع المنتج بفاعلية نموذجية تبلغ 128 لومن / وات لـ 3000K ، 80 CRI.
• له مصدر ضوء مضغوط عالي الكثافة.
• يوفر المنتج إضاءة موحدة وعالية الجودة.
• تتوفر خيارات بحد أدنى 70 و 80 و 90 CRI.
• لها مسار حراري انسيابي.
• المنتج متوافق مع معيار ENERGY STAR® / ANSI مع بنية تجميع الألوان بمعيار SDCM 2 و 3 و 5.
• أكثر كفاءة في استخدام الطاقة من المصابيح المتوهجة ، والهالوجين ، والفلوريسنت.
• يمكن أن يعمل المنتج إما على الجهد العالي أو الجهد المنخفض DC.
• سلسلة المنتجات وشعار الشركة على المقدمة.
• المنتج متوافق مع RoHS.
يتم شرح تعيين رقم الجزء لمصفوفات LED من سلسلة TYF ML على النحو التالي:
|
رقم القطعة |
القوة النموذجية (W) | الاسمية CCT (K) |
CRI |
الحد الأدنى من التدفق النبضي (lm) | التدفق النبضي النموذجي (lm) | الجهد النموذجي (V) | التيار الاسمي (مللي أمبير) | الفعالية النموذجية (lm / W) |
| CL25171210P430E * 7 | 30.6 | 3000 ك | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E * 7 | 30.6 | 3500 ك | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E * 7 | 30.6 | 4000 ك | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E * 7 | 30.6 | 5000 ك | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E * 7 | 30.6 | 5700 ك | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E * 7 | 30.6 | 6500 ك | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E * 8 | 30.6 | 2200 ك | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E * 8 | 30.6 | 2700 ك | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E * 8 | 30.6 | 3000 ك | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E * 8 | 30.6 | 3500 ك | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E * 8 | 30.6 | 4000 ك | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E * 8 | 30.6 | 5000 ك | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E * 8 | 30.6 | 5700 ك | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E * 8 | 30.6 | 6500 ك | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E * 9 | 30.6 | 2200 ك | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E * 9 | 30.6 | 2700 ك | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E * 9 | 30.6 | 3000 ك | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E * 9 | 30.6 | 3500 ك | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E * 9 | 30.6 | 4000 ك | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E * 9 | 30.6 | 5000 ك | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E * 9 | 30.6 | 5700 ك | 90 | 3728 | 4008 | 34 | 900 | 131 |
5.1 معلومات تجميع الألوان
الشكل 1: رسم بياني لصناديق الاختبار في مساحة اللون xy (ظروف الاختبار النبضي ، Tj = 25 درجة مئوية)
CIE1931-س
الجدول 38: خطوتين إلى 5 خطوات لتعريفات حاوية ألوان MacAdam القطع الناقص لـ TYF CoB Core Range
|
اسمى، صورى شكلى، بالاسم فقط CCT |
نقطة المركز | المحور الرئيسي (أ ، ب) |
الشكل البيضاوي
ملاك التناوب ، θ |
|||
| X | ص | 2 خطوة | 3 خطوات | 5 خطوات | ||
| 2200 ك | 0.5018 | 0.4153 | (0.0048 ، 0.0027) | (0.0072، 0.0041) | (0.0120 ، 0.0067) | 39.9 |
| 2500 ك | 0.4806 | 0.4141 | (0.0050 ، 0.0027) | (0.0076 ، 0.0041) | (0.0126، 0.0068) | 53.1 |
| 2700ك | 0.4575 | 0.4101 | (0.0053 ، 0.0027) | (0.0080 ، 0.0041) | (0.0133 ، 0.0068) | 54.1 |
| 3000 ك | 0.4338 | 0.4030 | (0.0057 ، 0.0028) | (0.0086 ، 0.0042) | (0.0142، 0.0069) | 53.7 |
| 3500 ك | 0.4073 | 0.3917 | (0.0062 ، 0.0028) | (0.0093 ، 0.0041) | (0.0155 ، 0.0069) | 54.0 |
| 4000 ك | 0.3818 | 0.3797 | (0.0063 ، 0.0027) | (0.0093 ، 0.0042) | (0.0157، 0.0068) | 53.4 |
| 5000 ك | 0.3447 | 0.3553 | (0.0054، 0.0024) | (0.0081 ، 0.0035) | (0.0135 ، 0.0059) | 59.8 |
| 5700 ك | 0.3290 | 0.3417 | (0.0048 ، 0.0021) | (0.0072 ، 0.0032) | (0.0119 ، 0.0052) | 58.8 |
| 6500 ك | 0.3123 | 0.3282 | (0.0044 ، 0.0018) | (0.0066 ، 0.0027) | (0.0110 ، 0.0045) | 58.1 |
ملاحظات للجدول 39:
ملاحظات: 1. كل تفاوتات الأبعاد هي ± 0.2mm ما لم يذكر خلاف ذلك.2. نقطة قياس Tc عند الكاثود
أوصى شرط البيع
لحام يدوي.يرجى استخدام لحام خالي من الرصاص ويتم تنفيذ اللحام باستخدام لقمة لحام عند أ
درجة حرارة أقل من 350 درجة مئوية ، ويجب أن تنتهي في غضون 3.5 ثانية للأرض الواحدة.لن يتم تطبيق أي قوة خارجية
لجزء من الراتنج أثناء تنفيذ اللحام.يجب إجراء عملية اللحام التالية بعد انتهاء المنتج
العودة إلى درجة الحرارة المحيطة.تنبيه: التحكم في درجة الحرارة
