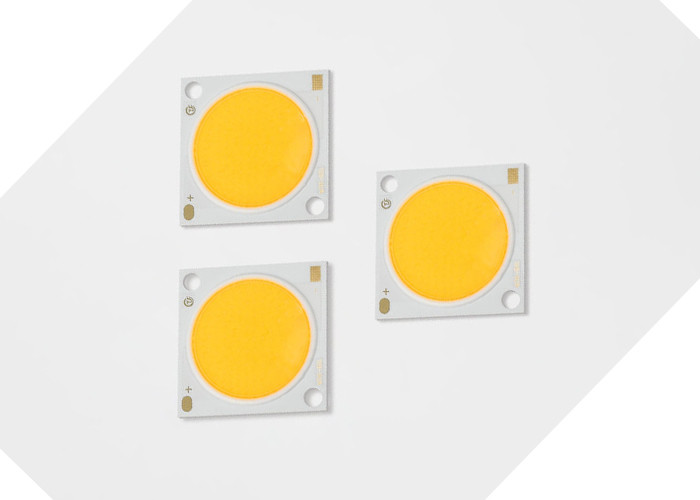

120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة

المعلومات الأساسية
مكان المنشأ: شنتشن
اسم العلامة التجارية: TYF
إصدار الشهادات: CE,RoHs,LM80
رقم الموديل: M54-01l
الحد الأدنى لكمية: تفاوض
الأسعار: قابل للتفاوض
وقت التسليم: 5-7 أيام
شروط الدفع: D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1،000،000 قطعة / يوم
معلومات تفصيلية
قوة: 100-120 واط المواد رقاقة: InGaN ، Bridgelux ، Epileds
يكتب: الصمام COB درجة حرارة اللون: 6000-6500 ك ، 3500 ك ، 2800-7000 ك ، طيف كامل
مؤشر تجسيد اللون (رع): 80،90،95 زاوية الرؤية (درجة): 140
الجهد االكهربى: من 32 إلى 36 فولت طلب: ضوء المسار ، ضوء أسفل ، ضوء الشارع
اسم المنتج: الصمام COB فترة الحياة: 50000 ساعة
إبراز:

سوبر عالية التجويف LED قطعة خبز

,

120W رقاقة LED كوب

,

CLU058 رقاقة LED قطعة خبز


منتوج وصف

100W COB 120W LED رقائق CLU058 Bridlgeux 80W سوبر عالية التجويف 160lm / w رقائق LED COB LM80 ضمان 5 سنوات







ميزةس لالصمام الكوز

1. أداء حراري جيد وقناة ساخنة واسعة.

2. البقعة موحدة.

3. توفير الطاقة وحماية البيئة ، كفاءة الإضاءة العالية.

4. سطوع عالية ، ضوء اضمحلال منخفض ، مصقول.

5. سهل الاستخدام وسهل التركيب.

6. قدرة قوية مضادة للكهرباء الساكنة.





120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 0





رقم القطعة

القوة النموذجية (W) الاسمية CCT (K)



CRI

الحد الأدنى من التدفق النبضي (lm) التدفق النبضي النموذجي (lm) الجهد النموذجي (V) التيار الاسمي (مللي أمبير) الفعالية النموذجية (lm / W)
CL54351825P430E * 7 115.2 3000 ك 70 12336 13264 51.2 2250 160
CL54351825P435E * 7 115.2 3500 ك 70 12490 13430 51.2 2250 162
CL54351825P440E * 7 115.2 4000 ك 70 12567 13513 51.2 2250 163
CL54351825P450E * 7 115.2 5000 ك 70 12721 13679 51.2 2250 165
CL54351825P457E * 7 115.2 5700 ك 70 12798 13761 51.2 2250 166
CL54351825P465E * 7 115.2 6500 ك 70 12721 13679 51.2 2250 165
CL54351825P422E * 8 115.2 2200 ك 80 10485 11274 51.2 2250 136
CL54351825P427E * 8 115.2 2700 ك 80 11256 12103 51.2 2250 146
CL54351825P430E * 8 115.2 3000 ك 80 11565 12435 51.2 2250 150
CL54351825P435E * 8 115.2 3500 ك 80 11719 12601 51.2 2250 152
CL54351825P440E * 8 115.2 4000 ك 80 11950 12850 51.2 2250 155
CL54351825P450E * 8 115.2 5000 ك 80 12027 12932 51.2 2250 156
CL54351825P457E * 8 115.2 5700 ك 80 12181 13098 51.2 2250 158
CL54351825P465E * 8 115.2 6500 ك 80 12027 12932 51.2 2250 156
CL54351825P422E * 9 115.2 2200 ك 90 9329 10031 51.2 2250 121
CL54351825P427E * 9 115.2 2700 ك 90 10100 10860 51.2 2250 131
CL54351825P430E * 9 115.2 3000 ك 90 10408 11192 51.2 2250 135
CL54351825P435E * 9 115.2 3500 ك 90 10562 11357 51.2 2250 137
CL54351825P440E * 9 115.2 4000 ك 90 10639 11440 51.2 2250 138
CL54351825P450E * 9 115.2 5000 ك 90 10794 11606 51.2 2250 140
CL54351825P457E * 9 115.2 5700 ك 90 10871 11689 51.2 2250 141



مزايا تنافسية:

TYF هي شركة مبتكرة رائدة في السوق في مجال مصابيح LED ذات الرقاقة المتداخلة عالية الطاقة والمتكاملة للغاية.

1. قوة البحث والتطوير القوية

* فريق قوي للبحث والتطوير يتكون من أكثر من 40 مهندسًا من ذوي الخبرة.

* مختبر معتمد من CNAS.

* الإطلاق الموسمي لمنتجات جديدة ذات قدرة تنافسية عالية.

* الإطلاق الثوري لمجموعة كاملة من مصابيح LED ذات الرقاقة الخزفية عالية الطاقة والمتكاملة للغاية.



120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 1



120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 2



120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 3

5.1 معلومات تجميع الألوان


الشكل 1: رسم بياني لصناديق الاختبار في مساحة اللون xy (ظروف الاختبار النبضي ، Tj = 25 درجة مئوية)



120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 4

CIE1931-س



الجدول 38: خطوتين إلى 5 خطوات لتعريفات حاوية ألوان MacAdam القطع الناقص لـ TYF CoB Core Range



اسمى، صورى شكلى، بالاسم فقط

CCT

نقطة المركز المحور الرئيسي (أ ، ب)

الشكل البيضاوي







ملاك التناوب ، θ

X ص 2 خطوة 3 خطوات 5 خطوات
2200 ك 0.5018 0.4153 (0.0048 ، 0.0027) (0.0072، 0.0041) (0.0120 ، 0.0067) 39.9
2500 ك 0.4806 0.4141 (0.0050 ، 0.0027) (0.0076 ، 0.0041) (0.0126، 0.0068) 53.1
2700ك 0.4575 0.4101 (0.0053 ، 0.0027) (0.0080 ، 0.0041) (0.0133 ، 0.0068) 54.1
3000 ك 0.4338 0.4030 (0.0057 ، 0.0028) (0.0086 ، 0.0042) (0.0142، 0.0069) 53.7
3500 ك 0.4073 0.3917 (0.0062 ، 0.0028) (0.0093 ، 0.0041) (0.0155 ، 0.0069) 54.0
4000 ك 0.3818 0.3797 (0.0063 ، 0.0027) (0.0093 ، 0.0042) (0.0157، 0.0068) 53.4
5000 ك 0.3447 0.3553 (0.0054، 0.0024) (0.0081 ، 0.0035) (0.0135 ، 0.0059) 59.8
5700 ك 0.3290 0.3417 (0.0048 ، 0.0021) (0.0072 ، 0.0032) (0.0119 ، 0.0052) 58.8
6500 ك 0.3123 0.3282 (0.0044 ، 0.0018) (0.0066 ، 0.0027) (0.0110 ، 0.0045) 58.1































































120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 5


6.1 الجدول 39: التقييمات القصوى


120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 6

ملاحظات للجدول 39:

  • يتم دفع المصفوفات عند التيارات العالية ولكن قد يتم تقليل صيانة التجويف.
  • يجب مراعاة خفض التيار المناسب للحفاظ على درجة حرارة الوصلة أقل من الحد الأقصى
  • يكون التشغيل النبضي بتيار محرك ذروة يساوي ذروة التيار النبضي للأمام المعلن مقبولًا إذا كانت النبضة في الوقت المحدد 1 مللي ثانية لكل دورة ودورة العمل هي 10٪
  • لم يتم تصميم الثنائيات الباعثة للضوء بحيث يتم دفعها بجهد عكسي ولن تنتج ضوءًا في ظل هذه الحالة.الحد الأقصى من التقييم المقدم للإشارة فقط.



120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 7



120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 8



ملاحظات: 1. كل تفاوتات الأبعاد هي ± 0.2mm ما لم يذكر خلاف ذلك.2. نقطة قياس Tc عند الكاثود



120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 9



أوصى شرط البيع

لحام يدوي.يرجى استخدام لحام خالي من الرصاص ويتم تنفيذ اللحام باستخدام لقمة لحام عند أ

درجة حرارة أقل من 350 درجة مئوية ، ويجب أن تنتهي في غضون 3.5 ثانية للأرض الواحدة.لن يتم تطبيق أي قوة خارجية

لجزء من الراتنج أثناء تنفيذ اللحام.يجب إجراء عملية اللحام التالية بعد انتهاء المنتج

العودة إلى درجة الحرارة المحيطة.تنبيه: التحكم في درجة الحرارة



120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 10


120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 11

تغليف المنتج ووضع العلامات



120W 100W رقاقة LED قطعة خبز CLU058 Bridlgeux 80W سوبر عالية التجويف بقيادة الطاقة 12
