| مكان المنشأ: | شنتشن |
|---|---|
| اسم العلامة التجارية: | TYF |
| إصدار الشهادات: | CE,RoHs |
| رقم الموديل: | MF2514 |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | قابل للتفاوض |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 1،000،000 قطعة / يوم |
| اللون المنبعث: | أبيض دافئ ، أبيض طبيعي ، أبيض بارد | المواد رقاقة: | بريدجيلوكس |
|---|---|---|---|
| يكتب: | الصمام COB | طلب: | COB LED تنمو مصباح ، أدى الفيضانات |
| اسم المنتج: | قاد مرنة رقاقة فليب كوب | قوة: | 20 واط 30 واط |
| إبراز: | 30W Flip Chip Cob Led,Bridgelux Flip Chip Cob Led,Flexible Flip Chip Cob Led |
||

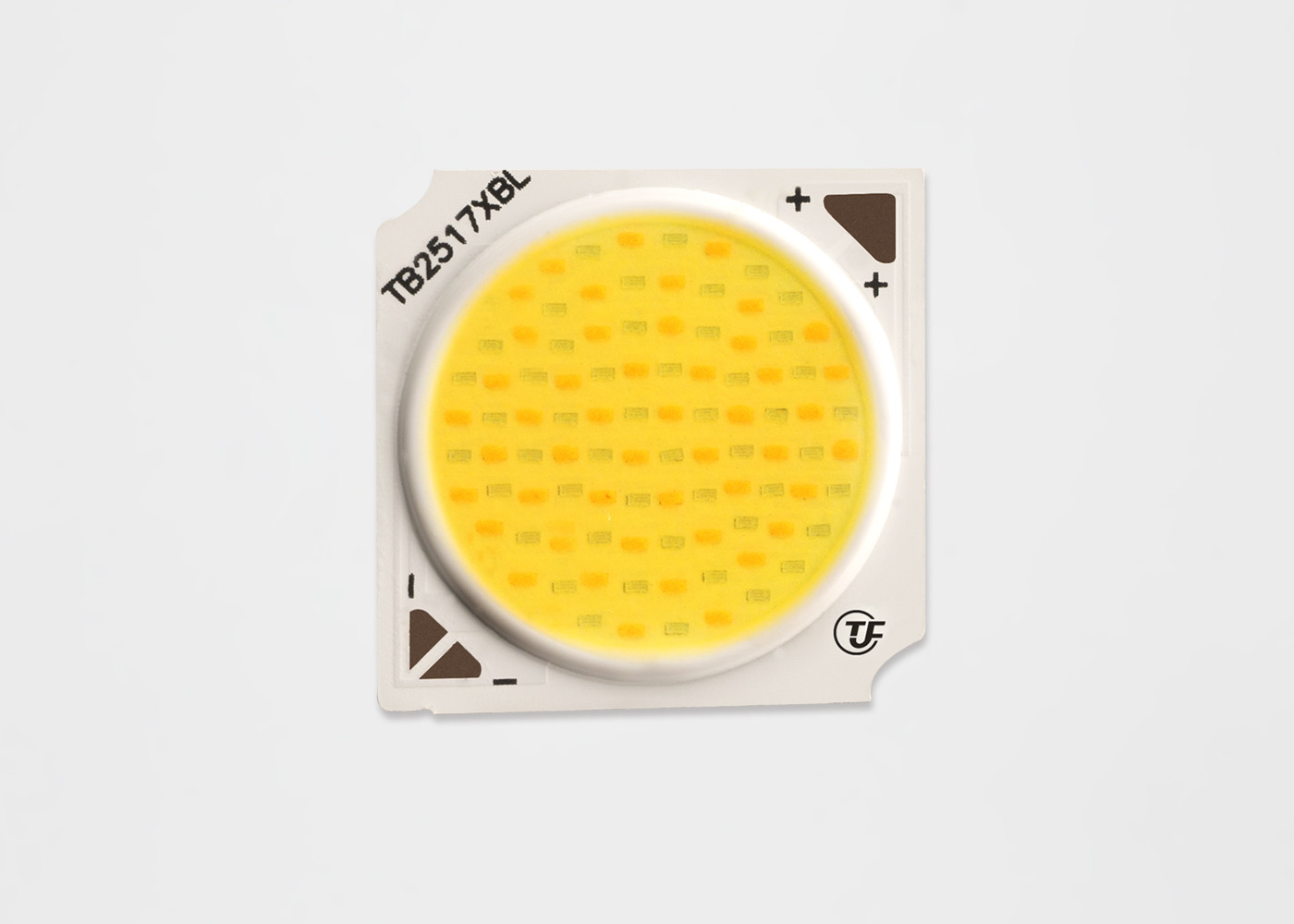

20W 30W رقائق فليب alumnium لا ماركة Goldwire الدولية
• مصدر ضوء مدمج عالي الكثافة
• إضاءة موحدة وعالية الجودة
• حد أدنى 70 و 80 و 90 خيارًا من خيارات CRI
• مسار حراري مبطن
• تجميع ألوان متوافق مع معيار ENERGY STAR® / ANSI
هيكل مع معيار SDCM 2 و 3 و 5
مزايا المنتج Cob رقاقة LED:
1. أداء حراري جيد وقناة ساخنة واسعة.
2. البقعة موحدة.
3. توفير الطاقة وحماية البيئة ، كفاءة الإضاءة العالية.
4. سطوع عالية ، ضوء اضمحلال منخفض ، مصقول.
5. سهل الاستخدام وسهل التركيب.
6. قدرة قوية مضادة للكهرباء الساكنة.
تطبيق COB LED
1 ، مصباح التعدين
2 ، الكاشف
3 ، مصباح ضوء المشروع
4 ، ضوء النفق
5 ، أدى النازل
| رقم القطعة | القوة النموذجية (W) | الاسمية CCT (K) | الحد الأدنى من التدفق النبضي (lm) | التدفق النبضي النموذجي (lm) | الجهد النموذجي (V) | التيار الاسمي (مللي أمبير) | الفعالية النموذجية (lm / W) |
| ML13070302P530E * 7 | 3.1 | 3000 ك | 377 | 419 | 9.6 | 320 | 135 |
| ML13070302P535E * 7 | 3.1 | 3500 ك | 382 | 425 | 9.6 | 320 | 137 |
| ML13070302P540E * 7 | 3.1 | 4000 ك | 385 | 428 | 9.6 | 320 | 138 |
| ML13070302P550E * 7 | 3.1 | 5000 ك | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P557E * 7 | 3.1 | 5700 ك | 391 | 434 | 9.6 | 320 | 140 |
| ML13070302P565E * 7 | 3.1 | 6500 ك | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P522E * 8 | 3.1 | 2200 ك | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P527E * 8 | 3.1 | 2700 ك | 326 | 363 | 9.6 | 320 | 117 |
| ML13070302P530E * 8 | 3.1 | 3000 ك | 338 | 375 | 9.6 | 320 | 121 |
| ML13070302P535E * 8 | 3.1 | 3500 ك | 346 | 384 | 9.6 | 320 | 124 |
| ML13070302P540E * 8 | 3.1 | 4000 ك | 352 | 391 | 9.6 | 320 | 126 |
| ML13070302P550E * 8 | 3.1 | 5000 ك | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P557E * 8 | 3.1 | 5700 ك | 363 | 403 | 9.6 | 320 | 130 |
| ML13070302P565E * 8 | 3.1 | 6500 ك | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P522E * 9 | 3.1 | 2200 ك | 262 | 291 | 9.6 | 320 | 94 |
| ML13070302P527E * 9 | 3.1 | 2700 ك | 285 | 316 | 9.6 | 320 | 102 |
| ML13070302P530E * 9 | 3.1 | 3000 ك | 296 | 329 | 9.6 | 320 | 106 |
| ML13070302P535E * 9 | 3.1 | 3500 ك | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P540E * 9 | 3.1 | 4000 ك | 310 | 344 | 9.6 | 320 | 111 |
| ML13070302P550E * 9 | 3.1 | 5000 ك | 315 | 350 | 9.6 | 320 | 113 |
| ML13070302P557E * 9 | 3.1 | 5700 ك | 321 | 357 | 9.6 | 320 | 115 |
5.1 معلومات تجميع الألوان
الشكل 1: رسم بياني لصناديق الاختبار في مساحة اللون xy (ظروف الاختبار النبضي ، Tj = 25 درجة مئوية)
CIE1931-س
الجدول 38: خطوتين إلى 5 خطوات لتعريفات حاوية ألوان MacAdam القطع الناقص لـ TYF CoB Core Range
|
اسمى، صورى شكلى، بالاسم فقط CCT |
نقطة المركز | المحور الرئيسي (أ ، ب) |
الشكل البيضاوي
ملاك التناوب ، θ |
|||
| X | ص | 2 خطوة | 3 خطوات | 5 خطوات | ||
| 2200 ك | 0.5018 | 0.4153 | (0.0048 ، 0.0027) | (0.0072، 0.0041) | (0.0120 ، 0.0067) | 39.9 |
| 2500 ك | 0.4806 | 0.4141 | (0.0050 ، 0.0027) | (0.0076 ، 0.0041) | (0.0126، 0.0068) | 53.1 |
| 2700ك | 0.4575 | 0.4101 | (0.0053 ، 0.0027) | (0.0080 ، 0.0041) | (0.0133 ، 0.0068) | 54.1 |
| 3000 ك | 0.4338 | 0.4030 | (0.0057 ، 0.0028) | (0.0086 ، 0.0042) | (0.0142، 0.0069) | 53.7 |
| 3500 ك | 0.4073 | 0.3917 | (0.0062 ، 0.0028) | (0.0093 ، 0.0041) | (0.0155 ، 0.0069) | 54.0 |
| 4000 ك | 0.3818 | 0.3797 | (0.0063 ، 0.0027) | (0.0093 ، 0.0042) | (0.0157، 0.0068) | 53.4 |
| 5000 ك | 0.3447 | 0.3553 | (0.0054، 0.0024) | (0.0081 ، 0.0035) | (0.0135 ، 0.0059) | 59.8 |
| 5700 ك | 0.3290 | 0.3417 | (0.0048 ، 0.0021) | (0.0072 ، 0.0032) | (0.0119 ، 0.0052) | 58.8 |
| 6500 ك | 0.3123 | 0.3282 | (0.0044 ، 0.0018) | (0.0066 ، 0.0027) | (0.0110 ، 0.0045) | 58.1 |
6.1 الجدول 39: التقييمات القصوى
ملاحظات للجدول 39:
ملاحظات: 1. كل تفاوتات الأبعاد هي ± 0.2mm ما لم يذكر خلاف ذلك.2. نقطة قياس Tc عند الكاثود
أوصى شرط البيع
لحام يدوي.يرجى استخدام لحام خالي من الرصاص ويتم تنفيذ اللحام باستخدام لقمة لحام عند أ
درجة حرارة أقل من 350 درجة مئوية ، ويجب أن تنتهي في غضون 3.5 ثانية للأرض الواحدة.لن يتم تطبيق أي قوة خارجية
لجزء من الراتنج أثناء تنفيذ اللحام.يجب إجراء عملية اللحام التالية بعد انتهاء المنتج
العودة إلى درجة الحرارة المحيطة.تنبيه: التحكم في درجة الحرارة
تغليف المنتج ووضع العلامات
