| مكان المنشأ: | شنتشن |
|---|---|
| اسم العلامة التجارية: | TYF |
| إصدار الشهادات: | CE,RoHs |
| رقم الموديل: | M36-02L |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | قابل للتفاوض |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | D / A، D / P، T / T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 1،000،000 حاسوب شخصي في اليوم |
| Power: | 50W,30w | Chip material: | Bridgelux |
|---|---|---|---|
| Type: | COB LED | Application: | COB LED grow lamp |
| Product name: | COB LED | Lifespan: | 50000hours |
| إبراز: | عالية الطاقة أدى رقاقة,رقائق الصمام الخفيفة |
||

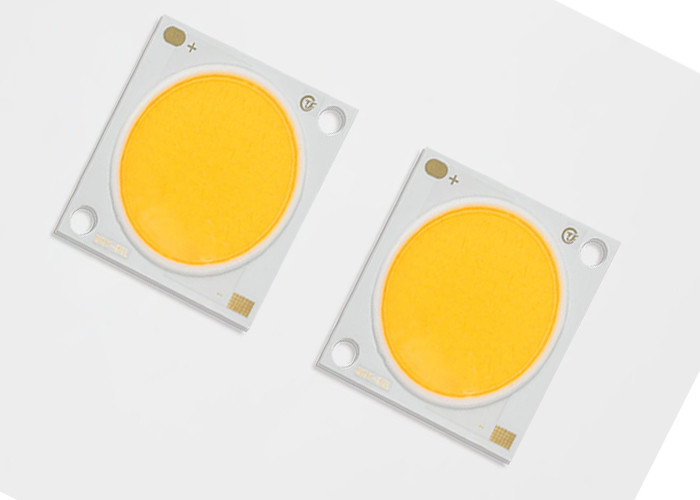

30w 50w LEDات سكنية ذات طاقة عالية أساس الألومنيوم رقائق LED داخلية
• كفاءة 128 lm/W نموذجية لـ 3000K ، 80CRI
• مصدر ضوئي صغير ذو كثافة تدفق عالية
• إضاءة متساوية ذات جودة عالية
• الحد الأدنى لخيارات CRI 70 و 80 و 90
• مسار الحرارة المضطرب
• ملصق اللون المتوافق مع ENERGY STAR® / ANSI
هيكل مع معيار SDCM 2 و 3 و 5
• أكثر كفاءة في استخدام الطاقة من الهالوجين
ومصابيح الفلورسنت
• تشغيل التيار المباشر عالي الجهد أو منخفض الجهد
• سلسلة المنتجات وشعار الشركة على الجبهة
• متوافقة مع RoHS
يتم توضيح تسمية رقم الجزء لمجموعات TYF ML Series LED كما يلي:
|
رقم الجزء |
الطاقة النموذجية (W) | السعر المشترك الاسمي (ك) |
CRI |
الحد الأدنى للجريان النبض (lm) | تدفق النبضات النموذجي (lm) | الجهد النموذجي (V) | التيار الاسمي (mA) | الكفاءة النموذجية (lm/W) |
| CL25171210P430E*7 | 30.6 | 3000 كيلو | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E*7 | 30.6 | 3500 كيلو | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E*7 | 30.6 | 4000 كيلو | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E*7 | 30.6 | 5000 كيلو | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E*7 | 30.6 | 5700 كيلو | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E*7 | 30.6 | 6500 كيلو | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E*8 | 30.6 | 2200 كيلو | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E*8 | 30.6 | 2700 كيلو | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E*8 | 30.6 | 3000 كيلو | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E*8 | 30.6 | 3500 كيلو | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E*8 | 30.6 | 4000 كيلو | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E*8 | 30.6 | 5000 كيلو | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E*8 | 30.6 | 5700 كيلو | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E*8 | 30.6 | 6500 كيلو | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E*9 | 30.6 | 2200 كيلو | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E*9 | 30.6 | 2700 كيلو | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E*9 | 30.6 | 3000 كيلو | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E*9 | 30.6 | 3500 كيلو | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E*9 | 30.6 | 4000 كيلو | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E*9 | 30.6 | 5000 كيلو | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E*9 | 30.6 | 5700 كيلو | 90 | 3728 | 4008 | 34 | 900 | 131 |
|
رقم الجزء |
الطاقة النموذجية (W) | السعر المشترك الاسمي (ك) |
CRI |
الحد الأدنى للجريان النبض (lm) | تدفق النبضات النموذجي (lm) | الجهد النموذجي (V) | التيار الاسمي (mA) | الكفاءة النموذجية (lm/W) |
| CL36241216P430E*7 | 49.0 | 3000 كيلو | 70 | 7291 | 7840 | 34 | 1440 | 160 |
| CL36241216P435E*7 | 49.0 | 3500 كيلو | 70 | 7428 | 7987 | 34 | 1440 | 163 |
| CL36241216P440E*7 | 49.0 | 4000 كيلو | 70 | 7519 | 8085 | 34 | 1440 | 165 |
| CL36241216P450E*7 | 49.0 | 5000 كيلو | 70 | 7610 | 8183 | 34 | 1440 | 167 |
| CL36241216P457E*7 | 49.0 | 5700 كيلو | 70 | 7701 | 8281 | 34 | 1440 | 169 |
| CL36241216P465E*7 | 49.0 | 6500 كيلو | 70 | 7610 | 8183 | 34 | 1440 | 167 |
| CL36241216P422E*8 | 49.0 | 2200 كيلو | 80 | 6061 | 6517 | 34 | 1440 | 133 |
| CL36241216P427E*8 | 49.0 | 2700 كيلو | 80 | 6517 | 7007 | 34 | 1440 | 143 |
| CL36241216P430E*8 | 49.0 | 3000 كيلو | 80 | 6836 | 7350 | 34 | 1440 | 150 |
| CL36241216P435E*8 | 49.0 | 3500 كيلو | 80 | 6927 | 7448 | 34 | 1440 | 152 |
| CL36241216P440E*8 | 49.0 | 4000 كيلو | 80 | 7018 | 7546 | 34 | 1440 | 154 |
| CL36241216P450E*8 | 49.0 | 5000 كيلو | 80 | 7154 | 7693 | 34 | 1440 | 157 |
| CL36241216P457E*8 | 49.0 | 5700 كيلو | 80 | 7199 | 7742 | 34 | 1440 | 158 |
| CL36241216P465E*8 | 49.0 | 6500 كيلو | 80 | 7154 | 7693 | 34 | 1440 | 157 |
| CL36241216P422E*9 | 49.0 | 2200 كيلو | 90 | 5195 | 5586 | 34 | 1440 | 114 |
| CL36241216P427E*9 | 49.0 | 2700 كيلو | 90 | 5560 | 5978 | 34 | 1440 | 122 |
| CL36241216P430E*9 | 49.0 | 3000 كيلو | 90 | 5833 | 6272 | 34 | 1440 | 128 |
| CL36241216P435E*9 | 49.0 | 3500 كيلو | 90 | 6015 | 6468 | 34 | 1440 | 132 |
| CL36241216P440E*9 | 49.0 | 4000 كيلو | 90 | 6061 | 6517 | 34 | 1440 | 133 |
| CL36241216P450E*9 | 49.0 | 5000 كيلو | 90 | 6106 | 6566 | 34 | 1440 | 134 |
| CL36241216P457E*9 | 49.0 | 5700 كيلو | 90 | 6151 | 6615 | 34 | 1440 | 135 |
5.1 معلومات عن تكوين الألوان
الشكل 1: الرسم البياني لحاويات الاختبار في مساحة الألوان xy (ظروف الاختبار النبضية، Tj = 25 °C)
CIE1931-x
الجدول 38: تعريفات حاوية الألوان البديلة من MacAdam من خطوة إلى خطوة من TYF CoB Core Range
|
الاسمية التجارة المشتركة |
نقطة المركز | المحور الرئيسي (أ ، ب) |
الوسيم
ملاك الدوران،θ |
|||
| إكس | Y | خطوة 2 | 3 خطوات | الخطوة الخامسة | ||
| 2200K | 0.5018 | 0.4153 | (0.0048 ، 0.0027) | (0.0072، 0.0041) | (0.0120، 0.0067) | 39.9 |
| 2500 ألف | 0.4806 | 0.4141 | (0.0050، 0.0027) | (0.0076، 0.0041) | (0.0126، 0.0068) | 53.1 |
| 2700ك | 0.4575 | 0.4101 | (0.0053، 0.0027) | (0.0080، 0.0041) | (0.0133، 0.0068) | 54.1 |
| ثلاثة آلاف | 0.4338 | 0.4030 | (0.0057، 0.0028) | (0.0086، 0.0042) | (0.0142، 0.0069) | 53.7 |
| 3500 ألف | 0.4073 | 0.3917 | (0.0062، 0.0028) | (0.0093، 0.0041) | (0.0155، 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063، 0.0027) | (0.0093، 0.0042) | (0.0157، 0.0068) | 53.4 |
| خمسة آلاف | 0.3447 | 0.3553 | (0.0054، 0.0024) | (0.0081، 0.0035) | (0.0135، 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048، 0.0021) | (0.0072، 0.0032) | (0.0119، 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044، 0.0018) | (0.0066، 0.0027) | (0.0110، 0.0045) | 58.1 |
6الجدول 39: أقصى تصنيفات
ملاحظات للجدول 39:
الملاحظات: 1. جميع التسامحات الأبعاد ± 0.2mm ما لم ينص على خلاف ذلك. 2. نقطة قياس Tc في الكاثود
حالة اللحام الموصى بها
لللحام اليدوي: يرجى استخدام لحام خال من الرصاص ويتم تنفيذ لحام باستخدام لحام في
درجة حرارة أقل من 350 درجة مئوية ، ويجب أن تنتهي في غضون 3.5 ثانية لمكان واحد. لا يجوز تطبيق أي قوة خارجية
إلى جزء الراتنج أثناء إدخال اللحام. يجب أن يتم إجراء عملية اللحام التالية بعد أن يتم تحويل المنتج.
العودة إلى درجة حرارة البيئة.
تعبئة المنتج وتسميته
