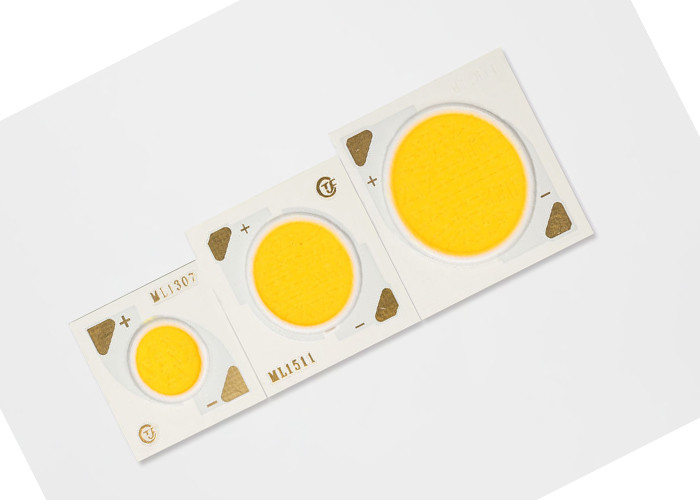

15W ضوء السقف Par تشيب الكوز بقيادة الولايات المتحدة ، وكفاءة عالية الصمام رقاقة صغيرة للأضواء أسفل

المعلومات الأساسية
مكان المنشأ: شنتشن
اسم العلامة التجارية: TYF
إصدار الشهادات: CE,RoHs
رقم الموديل: M1714
الحد الأدنى لكمية: تفاوض
الأسعار: قابل للتفاوض
وقت التسليم: 5-7 أيام
شروط الدفع: D / A، D / P، T / T، ويسترن يونيون، موني جرام
القدرة على العرض: 1،000،000 حاسوب شخصي في اليوم
معلومات تفصيلية
إبراز:

عالية الطاقة أدى رقاقة

,

رقائق الصمام الخفيفة


منتوج وصف

• فعالية 128 م / ث نموذجي ل 3000 K ، 80CRI

• مصدر ضوء كثافة تدفق عالية

• موحدة ، والإضاءة عالية الجودة

• الحد الأدنى 70 و 80 و 90 خيارات CRI

• المسار الحراري StreaCLined

• حاوية ألوان متوافقة مع ENERGY STAR® / ANSI

هيكل مع 2 و 3 و 5 معيار SDCM

• أكثر كفاءة في استخدام الطاقة من الهالوجين المتوهجة

ومصابيح الفلورسنت

• الجهد العالي أو الجهد المنخفض العاصمة العملية

• سلسلة المنتج وشعار الشركة على الجبهة

• بنفايات متوافقة

يتم شرح تعيين رقم الجزء لصفيفات TYF ML Series LED على النحو التالي:

رقم القطعة

القوة النموذجية (W) CCT الاسمي (K)

CRI

الحد الأدنى من التدفق النبضي (lm) التدفق النبضي النموذجي (lm) الجهد النموذجي (الخامس) التيار الاسمي (مللي أمبير) الكفاءة النموذجية (م / ث)
CL25171205P430E * 7 15.3 3000 ك 70 2348 2525 34 450 165
CL25171205P435E * 7 15.3 3500 ك 70 2376 2555 34 450 167
CL25171205P440E * 7 15.3 4000 ك 70 2419 2601 34 450 170
CL25171205P450E * 7 15.3 5000 ك 70 2447 2632 34 450 172
CL25171205P4 * 7E * 7 15.3 5700 ك 70 2462 2647 34 450 173
CL25171205P465E * 7 15.3 6500 ك 70 2447 2632 34 450 172
CL25171205P422E * 8 15.3 2200 ك 80 1964 2111 34 450 138
CL25171205P427E * 8 15.3 2700 ك 80 2106 2264 34 450 148
CL25171205P430E * 8 15.3 3000 ك 80 2191 2356 34 450 154
CL25171205P435E * 8 15.3 3500 ك 80 2220 2387 34 450 156
CL25171205P440E * 8 15.3 4000 ك 80 2248 2417 34 450 158
CL25171205P450E * 8 15.3 5000 ك 80 2277 2448 34 450 160
CL25171205P457E * 8 15.3 5700 ك 80 2291 2462 34 450 161
CL25171205P465E * 8 15.3 6500 ك 80 2277 2448 34 450 160
CL25171205P422E * 9 15.3 2200 ك 90 1707 1836 34 450 120
CL25171205P427E * 9 15.3 2700 ك 90 1821 1958 34 450 128
CL25171205P430E * 9 15.3 3000 ك 90 1892 2035 34 450 133
CL25171205P435E * 9 15.3 3500 ك 90 1935 2081 34 450 136
CL25171205P440E * 9 15.3 4000 ك 90 1964 2111 34 450 138
CL25171205P450E * 9 15.3 5000 ك 90 1978 2127 34 450 139
CL25171205P457E * 9 15.3 5700 ك 90 1992 2142 34 450 140

5.

5.1 معلومات Binning اللون


الشكل 1: رسم بياني لسلال الاختبار في مساحة ألوان س ص (ظروف الاختبار النبضي ، Tj = 25 درجة مئوية)

CIE1931-X

جدول 38: تعريفات حاوية اللون البيضوي المكونة من خطوتين إلى 5 خطوات من MacAdam للنطاقات الأساسية TYF CoB

اسمى، صورى شكلى، بالاسم فقط

CCT

نقطة المركز المحور الرئيسي (أ ، ب)

الشكل البيضاوي

دوران الملاك ،،

X Y 2 خطوة 3-الخطوة 5-الخطوة
2200K 0.5018 0.4153 (0.0048 ، 0.0027) (0.0072 ، 0.0041) (0.0120 ، 0.0067) 39.9
2500K 0.4806 0.4141 (0.0050 ، 0.0027) (0.0076 ، 0.0041) (0.0126 ، 0.0068) 53.1
27 00 ك 0.4575 0.4101 (0.0053 ، 0.0027) (0.0080 ، 0.0041) (0.0133 ، 0.0068) 54.1
3000K 0.4338 0.4030 (0.0057 ، 0.0028) (0.0086 ، 0.0042) (0.0142 ، 0.0069) 53.7
3500K 0.4073 0.3917 (0.0062 ، 0.0028) (0.0093 ، 0.0041) (0.0155 ، 0.0069) 54.0
4000K 0.3818 0.3797 (0.0063 ، 0.0027) (0.0093 ، 0.0042) (0.0157 ، 0.0068) 53.4
5000K 0.3447 0.3553 (0.0054 ، 0.0024) (0.0081 ، 0.0035) (0.0135 ، 0.0059) 59.8
5700K 0.3290 0.3417 (0.0048 ، 0.0021) (0.0072 ، 0.0032) (0.0119 ، 0.0052) 58.8
6500K 0.3123 0.3282 (0.0044 ، 0.0018) (0.0066 ، 0.0027) (0.0110 ، 0.0045) 58.1


6.1 الجدول 39: التقييمات القصوى


ملاحظات للجدول 39:

  • دفعت المصفوفات في التيارات العالية ولكن قد تقلص صيانة التجويف.
  • يجب مراعاة التدوير الصحيح الحالي للحفاظ على درجة حرارة الوصلة أقل من الحد الأقصى
  • التشغيل النبضي مع تيار قيادة الذروة مساوٍ لذروة الذروة النابضة الذروة المذكورة أمر مقبول إذا كان النبض في الوقت المحدد هو ms1 مللي ثانية لكل دورة ودورة التشغيل and10٪
  • لم يتم تصميم الثنائيات الباعثة للضوء لتكون مدفوعة في الجهد العكسي ولن تنتج الضوء تحت هذا الشرط. أقصى تصنيف المقدمة للاشارة فقط.

ملاحظات: 1. جميع أبعاد التسامح ± 0.2mm ما لم يذكر خلاف ذلك. 2. نقطة القياس ح في الكاثود

أوصى شرط بيع

لحام اليدوي. يرجى استخدام لحام خالية من الرصاص ويجب تنفيذ لحام باستخدام بت لحام في

درجة حرارة أقل من 350C ، وينتهي في غضون 3.5 ثانية للأرض واحدة. لن يتم تطبيق أي قوة خارجية

لجزء الراتنج في حين يتم تنفيذ لحام. يجب إجراء العملية التالية للحام بعد انتهاء المنتج

العودة إلى درجة الحرارة المحيطة. تحذير: التحكم في درجة الحرارة

التعبئة المنتج ووضع العلامات
