| مكان المنشأ: | شنتشن |
|---|---|
| اسم العلامة التجارية: | TYF |
| إصدار الشهادات: | CE,RoHs |

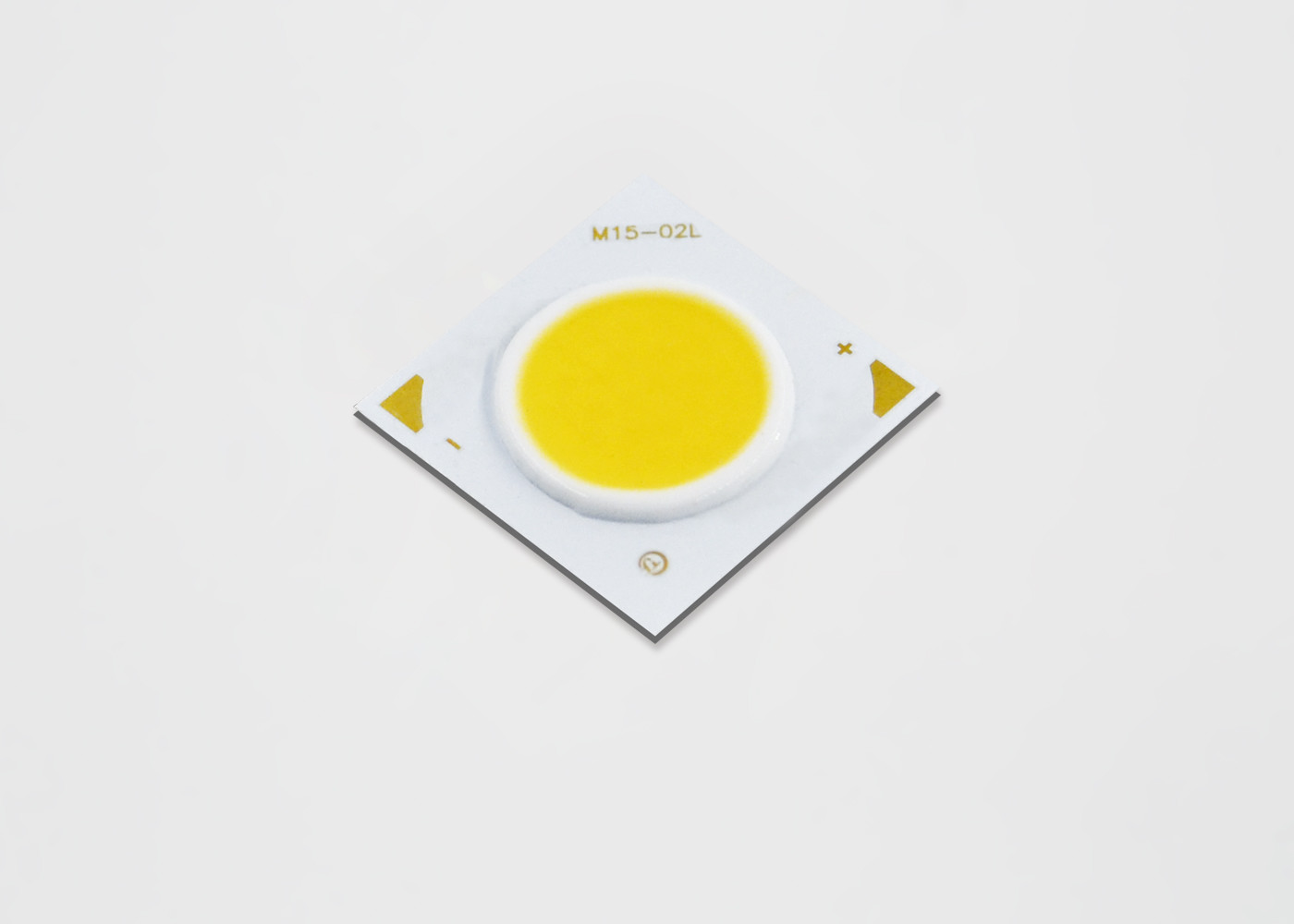

| رقم الموديل: | M15-02L |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | قابل للتفاوض |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | D / A، D / P، T / T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 1،000،000 حاسوب شخصي في اليوم |
| قوة: | 10W 15W | المواد رقاقة: | جسر لوكس |
|---|---|---|---|
| نوع: | الكوز أدى | تطبيق: | البوليفيين الصمام تنمو مصباح |
| اسم المنتج: | الكوز أدى | فترة الحياة: | 50000ساعات |
| إبراز: | قطعة خبز أدى رقاقة,رقائق الصمام الخفيفة |
||
10W 15W الرياضة الخفيفة الاسمية الخفيفة LM80 مرت البوليفيين بقيادة الولايات المتحدة
• فعالية 128 م / ث نموذجي ل 3000 K ، 80CRI
• مصدر ضوء كثافة تدفق عالية
• موحدة ، والإضاءة عالية الجودة
• الحد الأدنى 70 و 80 و 90 خيارات CRI
• المسار الحراري StreaCLined
• بنية تخزين الألوان المتوافقة مع ENERGY STAR® / ANSI مع معيار 2 و 3 و 5 SDCM
• أكثر كفاءة في استخدام الطاقة من المصابيح المتوهجة والهالوجين والفلورسنت
• الجهد العالي أو الجهد المنخفض العاصمة العملية
• سلسلة المنتج وشعار الشركة على الجبهة
• بنفايات متوافقة

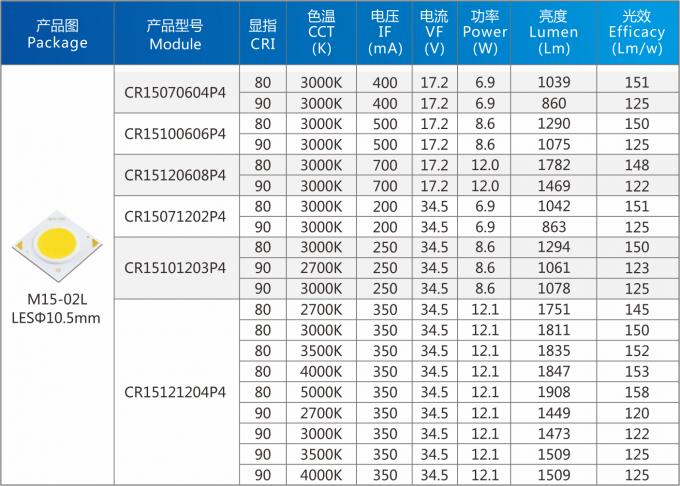

يتم شرح تعيين رقم الجزء لصفيفات TYF ML Series LED على النحو التالي:
| دقيقة. | الطباع. | ماكس. | LM / W | |||||||
| معامل | رمز | شرط | CRI | وحدة | ||||||
| VF | IF = 320MA | / ح = 25 ℃ | / | 18 | 19.2 | 20.4 | / | الخامس | ||
| الجهد االكهربى | ||||||||||
| تدفق مضيئة | Φv | CCT: 5000-6500K | RA: 80 | 660 | 690 | - | > 110 | ل م (LM / W) | ||
| RA: 70 | - | - | - | - | ||||||
| CCT: 4000-4500K | RA: 80 | 660 | 690 | - | > 110 | |||||
| RA: 70 | - | - | - | - | ||||||
| CCT: 2800-3200K | RA: 80 | 630 | 660 | - | > 105 | |||||
| RA: 70 | - | - | - | - | ||||||
لون معلومات Binning
الشكل 1: رسم بياني لسلال الاختبار في مساحة ألوان س ص (ظروف الاختبار النبضي ، Tj = 25 درجة مئوية)
CIE1931-X
جدول 38: تعريفات حاوية اللون البيضوي المكونة من خطوتين إلى 5 خطوات من MacAdam لتعريف نطاق TYF CoB الأساسي
اسمى، صورى شكلى، بالاسم فقط CCT | نقطة المركز | المحور الرئيسي (أ ، ب) | الشكل البيضاوي دوران الملاك ،، | |||
| X | Y | 2 خطوة | 3-الخطوة | 5-الخطوة | ||
| 2200K | 0.5018 | 0.4153 | (0.0048 ، 0.0027) | (0.0072 ، 0.0041) | (0.0120 ، 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050 ، 0.0027) | (0.0076 ، 0.0041) | (0.0126 ، 0.0068) | 53.1 |
| 27 00 ك | 0.4575 | 0.4101 | (0.0053 ، 0.0027) | (0.0080 ، 0.0041) | (0.0133 ، 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057 ، 0.0028) | (0.0086 ، 0.0042) | (0.0142 ، 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062 ، 0.0028) | (0.0093 ، 0.0041) | (0.0155 ، 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063 ، 0.0027) | (0.0093 ، 0.0042) | (0.0157 ، 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054 ، 0.0024) | (0.0081 ، 0.0035) | (0.0135 ، 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048 ، 0.0021) | (0.0072 ، 0.0032) | (0.0119 ، 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044 ، 0.0018) | (0.0066 ، 0.0027) | (0.0110 ، 0.0045) | 58.1 |
الجدول 39: الحد الأقصى للتصنيفات
ملاحظات للجدول 39:

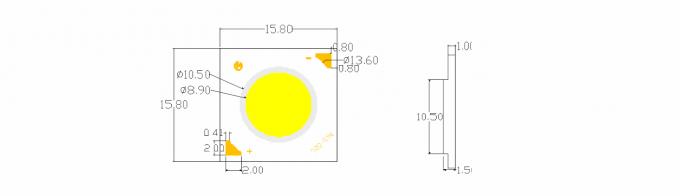

ملاحظات: 1. جميع أبعاد التسامح ± 0.2mm ما لم يذكر خلاف ذلك. 2. نقطة القياس ح في الكاثود
أوصى شرط بيع
لحام اليدوي. يرجى استخدام لحام خالية من الرصاص ويجب تنفيذ لحام باستخدام بت لحام في
درجة حرارة أقل من 350C ، وينتهي في غضون 3.5 ثانية للأرض واحدة. لن يتم تطبيق أي قوة خارجية
لجزء الراتنج في حين يتم تنفيذ لحام. يجب إجراء العملية التالية للحام بعد انتهاء المنتج
العودة إلى درجة الحرارة المحيطة. تحذير: التحكم في درجة الحرارة
التعبئة المنتج ووضع العلامات
