تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت

المعلومات الأساسية
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: TYF
إصدار الشهادات: CB CE
رقم الموديل: D5070
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiable
تفاصيل التغليف: صندوق ورق كرافت
وقت التسليم: 15 يوم عمل
القدرة على العرض: 20000
معلومات تفصيلية
نموذج: TYF-D5070S5023R1 قطر الدائرة: 50 * 70 * 1.6 ملم
الجهد االكهربى: AC230V القوة الكهربائية: 50 واط
CCT: طيف كامل CRI: 70
فعالية (lm / w: 110LM / واط PF: 0.97
THD: 13٪
تسليط الضوء:

وحدة LED ذات رقاقة DOB

,

تنمو ضوء DOB وحدة الصمام

,

220V AC COB LED Module


منتوج وصف

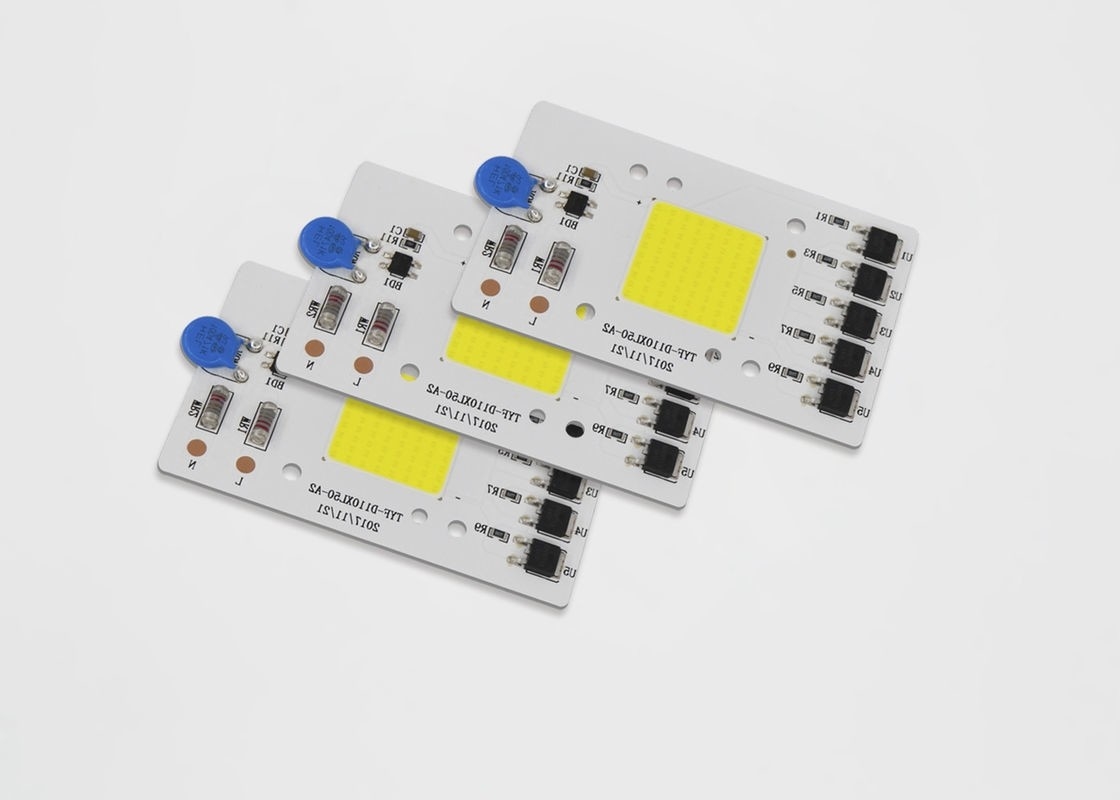

D5070 التيار المتناوب 220 فولت الطيف الكامل ينمو ضوء رقاقة الوجه DOB وحدة led 20 واط 30 واط 50 واط AC COB LED



تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 0TYF-D5070S5023R0.pdf





تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 1



  • متصلة مباشرة بجهد التيار المتردد بدون سائق ؛
  • وحدة ذات مكونات متكاملة ؛
  • حل اقتصادي من قطعة واحدة ؛
  • كفاءة عالية وعامل طاقة مرتفع وتشويه متناسق منخفض ؛
  • مؤشر تجسيد اللون العالي (≥70) ؛
  • فعالية الإضاءة العالية 110LM / W ؛
  • ضمان لمدة ثلاث سنوات
  • وافقت المصابيح LM80
  • التطبيق: ضوء الفيضانات





تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 2



DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
كود المنتج

عميل

رمز

كود IC

سلطة

رمز



كود الجهد



رقم المسلسل.

قاد

رمز



CCT

رمز



SDCM كود CRI الانارة عام شهر

مسلسل

رقم.

كود الوحدة كود الحالة رقم المسلسل.

رقم المسلسل.





1) كود المنتج: C = وحدة العميل D = الوحدة الذاتية

2) رمز العميل ورمز الوحدة: إذا = C ثم 4 أرقام لرمز العميل آخر لرمز الوحدة الذاتية

3) رمز IC: حرف واحد لـ IC

4) رمز الطاقة:

رمز القوة
01-99 واط 100 واط 120 واط 150 واط 200 واط 250 واط 300 واط 350 واط 400 واط 450 واط 500 واط
01-99 أ 0 ب 0 C0 د 0 E0 F0 G0 H0 J0 ك



5) رمز الجهد: 11 = 110 فولت ، 12 = 120 فولت ، 22 = 220 فولت ، 23 = 230 فولت

6) كود CCT

كود CCT (K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 3

تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 4

تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 5



صناديق اللونية



يتوافق TYF مع معيار ANSI C78.377A لهيكل حاوية اللونية.لكل رباعي ANSI لنطاق CCT من 2700K إلى 6500K ، توفر TYF 5 صناديق و 3 صناديق.



الشكل 4-1-1 صندوق اللونية

تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 6



الجدول 4-1-2 5 صناديق الخطوة

CCT خطوات Cx ساي أ ب ثيتا
2700 ك 5 0.4578 0.4101 0.01350 0.00700 53.70
3000 ك 5 0.4338 0.403 0.01390 0.00680 53.22
3500 ك 5 0.4073 0.3917 0.01545 0.00690 54.00
4000 ك 5 0.3818 0.3797 0.01565 0.00670 53.72
5000 ك 5 0.3447 0.3553 0.01370 0.00590 59.62
5700 ك 5 0.3287 0.3417 0.01243 0.00533 59.09
6000 كيلو 5 0.3123 0.3282 0.01115 0.00475 58.57



الجدول 4-1-3 صناديق الخطوة 3

CCT خطوات Cx ساي أ ب ثيتا
2700 ك 3 0.4578 0.4101 0.00810 0.00420 53.70
3000 ك 3 0.4338 0.403 0.00834 0.00408 53.22
3500 ك 3 0.4073 0.3917 0.00927 0.00414 54.00
4000 ك 3 0.3818 0.3797 0.00939 0.00402 53.72
5000 ك 3 0.3447 0.3553 0.00822 0.00354 59.62
5700 ك 3 0.3287 0.3417 0.00746 0.00320 59.09
6000 كيلو 3 0.3123 0.3282 0.00669 0.00285 58.57



منحنيات كهربائية وبصرية نموذجية

الشكل 4-2-1 القوة النسبية مقابل الجهد ، Tأ = 25

تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 7





الشكل 4-2-3 النمط المشع ، T.أ = 25

تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 8











































تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 9

العنصر رمز وحدة القيمة النموذجية
مساهمة الجهد فين الخامس 230
المدخلات الحالية إذا أماه 215
تردد التشغيل F هرتز 50/60
مدخل الطاقة ص دبليو 50
عامل القوى PF 0.95
مجموع التشويه التوافقي THD 20٪
نوع يعتم RNA □ TRIAC □ PWM □ 0-10V DALI □ DMX □ ذكي □ آخر
القدرة على التدخل السريع ضد ك 1.5
القوة الكهربائية (AC) Ve ك 1.5
التشغيل / درجة حرارة العلبة تا / ح 25/85
معلمات LED البوليفيين
تدفق مضيئة Φv م 5120
كفاءة مضيئة ηv م / ث 110
درجة حرارة اللون CCT ك 6168
مؤشر تجسيد اللون رع / CRI 70
توزيع الضوء - -
زاوية الرؤية 2θ 1/2 درجة -



ملحوظة:

1) لا يشير جهد التشغيل إلى الحد الأقصى للجهد الذي يستخدمه العملاء ولكنه يعني الجهد المسموح به وفقًا لمعدل تغير الجهد لكل بلد.يوصى بأن تكون درجة حرارة وسادة اللحام أقل من 85 درجة مئوية.

2) يتم تحديد علب الألوان في عملية عابرة.

3) تحمل القياس في جهاز الاختبار لدينا هو Φv +/- 10٪ و Ra +/- 2.

4) تحمل ± 5٪ على تبديد الطاقة.

5) Φv هو إجمالي خرج التدفق الضوئي المقاس بكرة متكاملة.

6) قدرة زيادة التيار وفقًا لـ IEC61000-4-5.

7) معلمات وحدات المتغيرات يرجى الرجوع إلى الجدول 2-2.



تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 10

تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 11

ملحوظات:

1) جميع الأبعاد بالمليمترات (التسامح: ± 0.2 مم)

2) مقياس: لا شيء



تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 12

ملحوظة:

1) TYF Opto.يوصى باستخدام وحدة DOB للحفاظ على درجة حرارة الوصلة تحت مواصفات درجة حرارة الوصلة القصوى (الجدول 2-4).

يتم قياس درجة حرارة الرصاص LED ودرجة حرارة العلبة العلوية IC بالمزدوج الحراري.يمكن حساب درجات حرارة سحب LED و IC باستخدام الصيغ على النحو التالي.

Ts_max = Tj_max-Rθj-s * Pd

فمثلا:

إذا كانت درجة حرارة الرصاص LED ودرجة حرارة علبة IC العلوية 90 درجة ، فإن درجة حرارة وصلة LED

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃

ودرجة حرارة وصلة IC

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃

راتنج السيليكون لتسليم DOB (AC-COB)

تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 13

تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 14

تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 15



TYF علم البصريات.منتجات وحدات LED ، معبأة في علبة بلاستيكية ، حسب المقاسات المختلفة ، XX جهاز كمبيوتر لكل صينية بلاستيكية ، كما هو موضح في التالي.المنتجات بدون علبة بلاستيكية معبأة في أكياس فقاعية ، من أجل منع الضغط الخارجي ، اختر كيس فقاعي مختلف ، وفقًا لحجم المنتج في كل عبوة من منتجات XX ، سيتم تخزين المنتج المعبأ في شكل كرتون ومختوم ، كما هو موضح في الأتى.



1) xx PCS LED وحدة لكل صينية 4) معلومات الصندوق والتعبئة

2) كومة صينية وشريط ، وحدة XX LED صواني وصواني دمية إضافية كل منها صندوق.أضف هلام السيليكا (1 لكل منهما) أعلى الدرج

3) ختم التعبئة

تنمو ضوء فليب رقاقة DOB وحدة ليد 20 واط 30 واط 50 واط D5070 تيار متردد 220 فولت 16
