| نموذج: | TYF D5284 | رقم القطعة: | D5284C2023E0DA30582 |
|---|---|---|---|
| خافت: | 52 * 84 ملم | الجهد االكهربى: | 220/230 فولت |
| القوة الكهربائية: | 50 واط | اللون: | 3000 ك و 4000 ك و 6000 ك |
| PF: | > 0.9 | THD: | 35٪ |
| يعتم: | رقم | ||
| إبراز: | لا يوجد تعتيم وحدة AC LED,وحدة AC LED بسيطة BOM,30w وحدة قيادة بدون سائق |
||

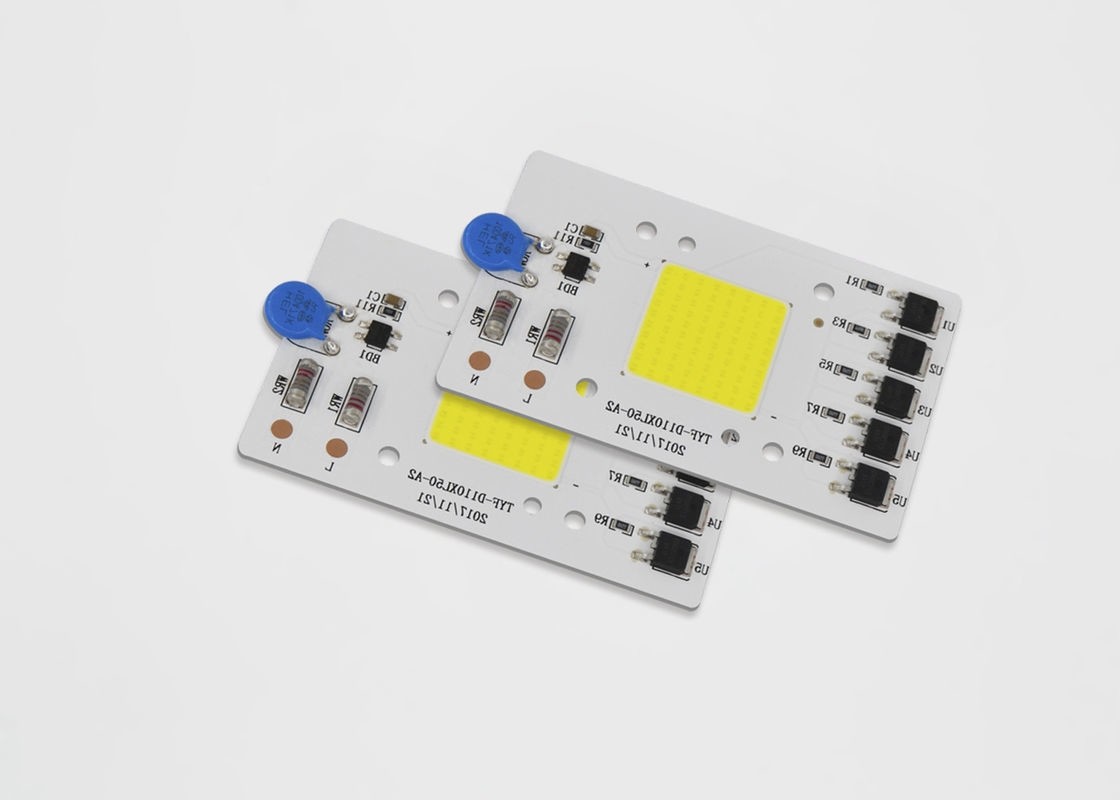

جودة عالية 20 واط 30 واط 50 واط وحدة LED 110 فولت 220 فولت 230 فولت تيار متردد بدون سائق COB LED3000K 4000K 6000K عمر يتجاوز 30000 ساعة
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| كود المنتج |
عميل رمز |
كود IC |
سلطة رمز |
كود الجهد
|
رقم المسلسل. |
قاد رمز |
CCT رمز
|
SDCM | كود CRI | الانارة | عام | شهر |
مسلسل رقم. |
||
| كود الوحدة | كود الحالة | رقم المسلسل. |
رقم المسلسل.
|
||||||||||||
1) كود المنتج: C = وحدة العميل D = الوحدة الذاتية
2) رمز العميل ورمز الوحدة: إذا ①= C ثم 4 أرقام لرمز العميل آخر لرمز الوحدة الذاتية
3) رمز IC: حرف واحد لـ IC
4) رمز الطاقة:
| رمز القوة | ||||||||||
| 01-99 واط | 100 واط | 120 واط | 150 واط | 200 واط | 250 واط | 300 واط | 350 واط | 400 واط | 450 واط | 500 واط |
| 01-99 | أ 0 | ب 0 | C0 | د 0 | E0 | F0 | G0 | H0 | J0 | ك |
5) رمز الجهد: 11 = 110 فولت ، 12 = 120 فولت ، 22 = 220 فولت ، 23 = 230 فولت
6) كود CCT
| كود CCT (K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
صناديق اللونية
يتوافق TYF مع معيار ANSI C78.377A لهيكل حاوية اللونية.لكل رباعي ANSI لنطاق CCT من 2700K إلى 6500K ، توفر TYF 5 صناديق و 3 صناديق.
الشكل 4-1-1 صندوق اللونية
الجدول 4-1-2 5 صناديق الخطوة
| CCT | خطوات | Cx | ساي | أ | ب | ثيتا |
| 2700 ك | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000 ك | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500 ك | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000 ك | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000 ك | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700 ك | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000 كيلو | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
الجدول 4-1-3 صناديق الخطوة 3
| CCT | خطوات | Cx | ساي | أ | ب | ثيتا |
| 2700 ك | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000 ك | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500 ك | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000 ك | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000 ك | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700 ك | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000 كيلو | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
منحنيات كهربائية وبصرية نموذجية
الشكل 4-2-1 القوة النسبية مقابل الجهد ، Tأ = 25
الشكل 4-2-2 التدفق النسبي للضوء مقابل الجهد ، Tأ = 25
الشكل 4-2-3 النمط المشع ، T.أ = 25
| العنصر | رمز | وحدة | القيمة النموذجية |
| مساهمة الجهد | فين | الخامس | 230 |
| المدخلات الحالية | إذا | أماه | 236.2 |
| تردد التشغيل | F | هرتز | 50/60 |
| مدخل الطاقة | ص | دبليو | 49.49 |
| عامل القوى | PF | ％ | 0.911 |
| مجموع التشويه التوافقي | THD | ％ | 45.7٪ |
| نوع يعتم | RNA □ TRIAC □ PWM □ 0-10V DALI □ DMX □ ذكي □ آخر | ||
| القدرة على التدخل السريع | ضد | ك | 1 |
| القوة الكهربائية (AC) | Ve | ك | 1.5 |
| التشغيل / درجة حرارة العلبة | تا / ح | ℃ | 25/85 |
| معلمات LED | البوليفيين | ||
| تدفق مضيئة | Φv | م | 4680.9 |
| كفاءة مضيئة | ηv | م / ث | 94.57 |
| درجة حرارة اللون | CCT | ك | 6381 |
| مؤشر تجسيد اللون | رع / CRI | ％ | 70.2 / 59.0 |
| توزيع الضوء | - | - | |
| زاوية الرؤية | 2θ 1/2 | درجة | - |
ملحوظة:
1) لا يشير جهد التشغيل إلى الحد الأقصى للجهد الذي يستخدمه العملاء ولكنه يعني الجهد المسموح به وفقًا لمعدل تغير الجهد لكل بلد.يوصى بأن تكون درجة حرارة وسادة اللحام أقل من 85 درجة مئوية.
2) يتم تحديد علب الألوان في عملية عابرة.
3) تحمل القياس في جهاز الاختبار لدينا هو Φv +/- 10٪ و Ra +/- 2.
4) تحمل ± 5٪ على تبديد الطاقة.
5) Φv هو إجمالي خرج التدفق الضوئي المقاس بكرة متكاملة.
6) قدرة زيادة التيار وفقًا لـ IEC61000-4-5.
7) معلمات وحدات المتغيرات يرجى الرجوع إلى الجدول 2-2.
ملحوظات:
1) جميع الأبعاد بالمليمترات (التسامح: ± 0.2 مم)
2) مقياس: لا شيء
ملحوظة:
1) TYF Opto.يوصى باستخدام وحدة DOB للحفاظ على درجة حرارة الوصلة تحت مواصفات درجة حرارة الوصلة القصوى (الجدول 2-4).
يتم قياس درجة حرارة الرصاص LED ودرجة حرارة العلبة العلوية IC بالمزدوج الحراري.يمكن حساب درجات حرارة سحب LED و IC باستخدام الصيغ على النحو التالي.
Ts_max = Tj_max-Rθj-s * Pd
فمثلا:
إذا كانت درجة حرارة الرصاص LED ودرجة حرارة علبة IC العلوية 90 درجة ، فإن درجة حرارة وصلة LED
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃
ودرجة حرارة وصلة IC
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃
راتنج السيليكون لتسليم DOB (AC-COB)
TYF علم البصريات.منتجات وحدات LED ، معبأة في علبة بلاستيكية ، حسب المقاسات المختلفة ، XX جهاز كمبيوتر لكل صينية بلاستيكية ، كما هو موضح في التالي.المنتجات بدون علبة بلاستيكية معبأة في أكياس فقاعية ، من أجل منع الضغط الخارجي ، اختر كيس فقاعي مختلف ، وفقًا لحجم المنتج في كل عبوة من منتجات XX ، سيتم تخزين المنتج المعبأ في شكل كرتون ومختوم ، كما هو موضح في الأتى.
1) xx PCS LED وحدة لكل صينية 4) معلومات الصندوق والتعبئة
2) كومة صينية وشريط ، وحدة XX LED صواني وصواني دمية إضافية كل منها صندوق.أضف هلام السيليكا (1 لكل منهما) أعلى الدرج
3) ختم التعبئة
