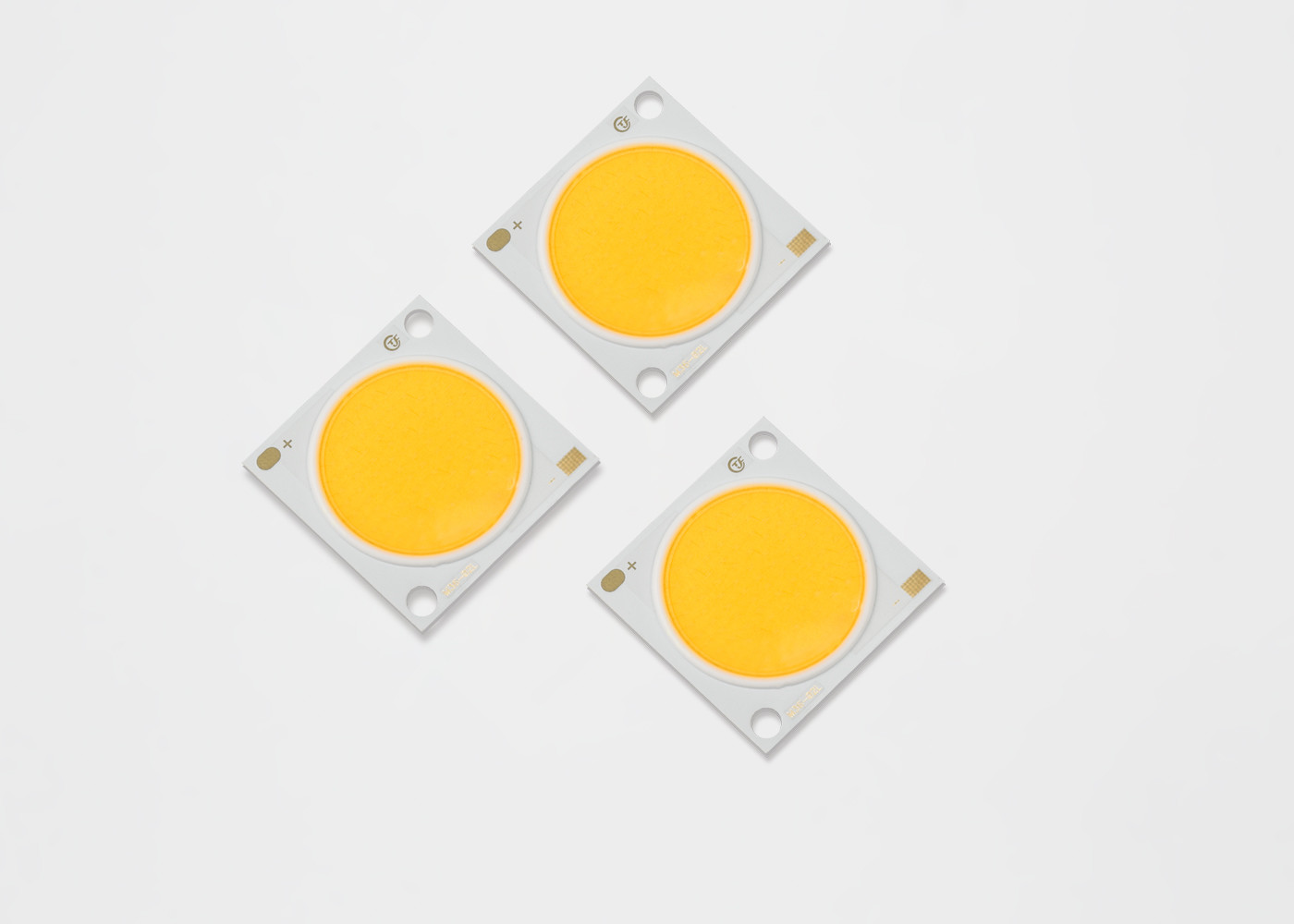

55W 160lm / W ضوء الشارع رقاقة أدى قطعة خبز CL36241812P4 قوية لمكافحة البثق

شهادة
الصين Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. الشهادات
الصين Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. الشهادات
زبون مراجعة
توفر مصابيح TYF الكاملة ذات الطيف الكامل 50 دولارًا مقابل ضوء قابل للمقارنة و PPF مرتفع حقًا.

—— دي أنتوني خوسيه

ابن دردش الآن

55W 160lm / W ضوء الشارع رقاقة أدى قطعة خبز CL36241812P4 قوية لمكافحة البثق

55W 160lm / W ضوء الشارع رقاقة أدى قطعة خبز CL36241812P4 قوية لمكافحة البثق
55W 160lm / W ضوء الشارع رقاقة أدى قطعة خبز CL36241812P4 قوية لمكافحة البثق

صورة كبيرة :  55W 160lm / W ضوء الشارع رقاقة أدى قطعة خبز CL36241812P4 قوية لمكافحة البثق

تفاصيل المنتج:
مكان المنشأ: شنتشن
اسم العلامة التجارية: TYF
إصدار الشهادات: CE,RoHs,LM80
رقم الموديل: M36-02L
شروط الدفع والشحن:
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiable
وقت التسليم: 5-7 أيام
شروط الدفع: D / A، D / P، T / T، ويسترن يونيون، موني جرام
القدرة على العرض: 1،000،000 حاسوب شخصي في اليوم

55W 160lm / W ضوء الشارع رقاقة أدى قطعة خبز CL36241812P4 قوية لمكافحة البثق

وصف
قوة: 55W التي تنبعث منها اللون: أبيض دافئ ، أبيض طبيعي ، أبيض بارد ، أزرق ، وردي
المواد رقاقة: InGaN، BRIDGELUX، EPILEDS نوع: الكوز أدى
لون درجة الحرارة: 6000-6500K ، 3500K ، 2800-7000k ، الطيف الكامل لون جعل مؤشر (رع): 80،90،95
زاوية الرؤية (°): 140 الجهد االكهربى: 32-36V
تطبيق: ضوء المسار ، أسفل الضوء ، ضوء الشارع اسم المنتج: الكوز أدى
ضمان: 5 سنوات فترة الحياة: 50000ساعات
تسليط الضوء:

قطعة خبز أدى رقاقة

,

رقائق الصمام الخفيفة

CL36241812P4 55W 160lm / w ضوء الشارع

• كفاءة 160 م / ث نموذجي ل 3000 K ، 80CRI

• مصدر ضوء كثافة تدفق عالية

• موحدة ، والإضاءة عالية الجودة

• الحد الأدنى 70 و 80 و 90 خيارات CRI

• المسار الحراري StreaCLined

• حاوية ألوان متوافقة مع ENERGY STAR® / ANSI

هيكل مع 2 و 3 و 5 معيار SDCM

• أكثر كفاءة في استخدام الطاقة من الهالوجين المتوهجة

ومصابيح الفلورسنت

• الجهد العالي أو الجهد المنخفض العاصمة العملية

• سلسلة المنتج وشعار الشركة على الجبهة

• بنفايات متوافقة

يتم شرح تعيين رقم الجزء لصفيفات TYF ML Series LED على النحو التالي:

رقم القطعة

القوة النموذجية (W) CCT الاسمي (K)

CRI

الحد الأدنى من التدفق النبضي (lm) التدفق النبضي النموذجي (lm) الجهد النموذجي (الخامس) التيار الاسمي (مللي أمبير) الكفاءة النموذجية (م / ث)
CL36241812P430E * 7 55.3 3000 ك 70 8229 8848 51.2 1080 160
CL36241812P435E * 7 55.3 3500 ك 70 8383 9014 51.2 1080 163
CL36241812P440E * 7 55.3 4000 ك 70 8486 9125 51.2 1080 165
CL36241812P450E * 7 55.3 5000 ك 70 8589 9235 51.2 1080 167
CL36241812P457E * 7 55.3 5700 ك 70 8692 9346 51.2 1080 169
CL36241812P465E * 7 55.3 6500 ك 70 8589 9235 51.2 1080 167
CL36241812P422E * 8 55.3 2200 ك 80 6840 7355 51.2 1080 133
CL36241812P427E * 8 55.3 2700 ك 80 7354 7908 51.2 1080 143
CL36241812P430E * 8 55.3 3000 ك 80 7714 8295 51.2 1080 150
CL36241812P435E * 8 55.3 3500 ك 80 7817 8406 51.2 1080 152
CL36241812P440E * 8 55.3 4000 ك 80 7920 8516 51.2 1080 154
CL36241812P450E * 8 55.3 5000 ك 80 8022 8625 51.2 1080 156
CL36241812P457E * 8 55.3 5700 ك 80 8074 8682 51.2 1080 157
CL36241812P465E * 8 55.3 6500 ك 80 8074 8682 51.2 1080 157
CL36241812P422E * 9 55.3 2200 ك 90 5863 6304 51.2 1080 114
CL36241812P427E * 9 55.3 2700 ك 90 6274 6747 51.2 1080 122
CL36241812P430E * 9 55.3 3000 ك 90 6583 7078 51.2 1080 128
CL36241812P435E * 9 55.3 3500 ك 90 6789 7300 51.2 1080 132
CL36241812P440E * 9 55.3 4000 ك 90 6840 7355 51.2 1080 133
CL36241812P450E * 9 55.3 5000 ك 90 6891 7410 51.2 1080 134
CL36241812P457E * 9 55.3 5700 ك 90 6942 7465 51.2 1080 135

4 ، التطبيقات:

5.1 معلومات Binning اللون


الشكل 1: رسم بياني لسلال الاختبار في مساحة ألوان س ص (ظروف الاختبار النبضي ، Tj = 25 درجة مئوية)

CIE1931-X

جدول 38: تعريفات حاوية اللون البيضوي المكونة من خطوتين إلى 5 خطوات من MacAdam لتعريف نطاق TYF CoB الأساسي

اسمى، صورى شكلى، بالاسم فقط

CCT

نقطة المركز المحور الرئيسي (أ ، ب)

الشكل البيضاوي

دوران الملاك ،،

X Y 2 خطوة 3-الخطوة 5-الخطوة
2200K 0.5018 0.4153 (0.0048 ، 0.0027) (0.0072 ، 0.0041) (0.0120 ، 0.0067) 39.9
2500K 0.4806 0.4141 (0.0050 ، 0.0027) (0.0076 ، 0.0041) (0.0126 ، 0.0068) 53.1
27 00 ك 0.4575 0.4101 (0.0053 ، 0.0027) (0.0080 ، 0.0041) (0.0133 ، 0.0068) 54.1
3000K 0.4338 0.4030 (0.0057 ، 0.0028) (0.0086 ، 0.0042) (0.0142 ، 0.0069) 53.7
3500K 0.4073 0.3917 (0.0062 ، 0.0028) (0.0093 ، 0.0041) (0.0155 ، 0.0069) 54.0
4000K 0.3818 0.3797 (0.0063 ، 0.0027) (0.0093 ، 0.0042) (0.0157 ، 0.0068) 53.4
5000K 0.3447 0.3553 (0.0054 ، 0.0024) (0.0081 ، 0.0035) (0.0135 ، 0.0059) 59.8
5700K 0.3290 0.3417 (0.0048 ، 0.0021) (0.0072 ، 0.0032) (0.0119 ، 0.0052) 58.8
6500K 0.3123 0.3282 (0.0044 ، 0.0018) (0.0066 ، 0.0027) (0.0110 ، 0.0045) 58.1


6.1 الجدول 39: التقييمات القصوى


ملاحظات للجدول 39:

  • دفعت المصفوفات في التيارات العالية ولكن قد تقلص صيانة التجويف.
  • يجب مراعاة التدوير الصحيح الحالي للحفاظ على درجة حرارة الوصلة أقل من الحد الأقصى
  • التشغيل النبضي مع تيار قيادة الذروة مساوٍ لذروة الذروة النابضة الذروة المذكورة أمر مقبول إذا كان النبض في الوقت المحدد هو ms1 مللي ثانية لكل دورة ودورة التشغيل and10٪
  • لم يتم تصميم الثنائيات الباعثة للضوء لتكون مدفوعة في الجهد العكسي ولن تنتج الضوء تحت هذا الشرط. أقصى تصنيف المقدمة للاشارة فقط.

ملاحظات: 1. جميع أبعاد التسامح ± 0.2mm ما لم يذكر خلاف ذلك. 2. نقطة القياس ح في الكاثود

8، تنبيه

أوصى شرط بيع

لحام اليدوي. يرجى استخدام لحام خالية من الرصاص ويجب تنفيذ لحام باستخدام بت لحام في

درجة حرارة أقل من 350C ، وينتهي في غضون 3.5 ثانية للأرض واحدة. لن يتم تطبيق أي قوة خارجية

لجزء الراتنج في حين يتم تنفيذ لحام. يجب إجراء العملية التالية للحام بعد انتهاء المنتج

العودة إلى درجة الحرارة المحيطة. تحذير: التحكم في درجة الحرارة

التعبئة المنتج ووضع العلامات
