| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TYF |
| إصدار الشهادات: | CE CB ROHS |
| رقم الموديل: | D5284 |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق ورق الكرافت |
| وقت التسليم: | 20 يوم عمل |
| شروط الدفع: | L/C, D/A, D/P, T/T, ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة في الشهر |
| نموذج: | TYF D5284 | رقم الجزء: | D5284C2023E0DA30582 |
|---|---|---|---|
| مظلم: | 52 * 84mm | الجهد االكهربى: | 220 / 230V |
| لقوة الكهربائية: | 50W | اللون: | وردي |
| PF: | > 0.9 | THD: | 35 في المائة |
| يعتم: | لا | ||
| إبراز: | ارتفاع وحدة الطاقة أدى,وحدة للماء بقيادة الولايات المتحدة |
||
20W 30W 50W AC COB LED DOB LED 110V 220V 230V 3000K 4000K 6000K 70Ra 80Ra الذكية IC سائق ضوء مصدر ارتفاع خليج الخفيفة
| تاريخ الميلاد | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| كود المنتج | عميل الشفرة | رمز IC | قوة الشفرة | رمز الجهد | الرقم التسلسلي. | يؤدى الشفرة | CCT الشفرة | SDCM | رمز CRI | الانارة | عام | شهر | مسلسل الأسطوانات. | ||
| رمز الوحدة | كود الحالة | الرقم التسلسلي. | الرقم التسلسلي. | ||||||||||||
1) رمز المنتج: C = وحدة العميل D = وحدة ذاتية
2) رمز العميل ورمز الوحدة النمطية: إذا كانت ① = C ثم 4 أرقام لرمز العميل آخر لرمز الوحدة الذاتية
3) رمز جيم: حرف واحد ل IC
4) رمز السلطة:
| رمز القوة | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | ك |
5) رمز الجهد: 11 = 110V ، 12 = 120V ، 22 = 220V ، 23 = 230V
6) رمز الدوائر التلفزيونية المغلقة
| رمز CCT (K) | |||||||||||||
1800 - 2000 | 2000 - 2200 | 2200 - 2400 | 2500 - 2700 | 2700 - 2900 | 3000 - 3200 | 3200 - 3400 | 3500 - 3700 | 4000 - 4300 | 4500 - 4800 | 5000 - 5500 | 5800 - 6300 | 6000 - 6500 | 6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
لوني صناديق
يتوافق TYF مع معيار ANSI C78.377A لهيكل صندوق اللونية. لكل رباعي ANSI لمجموعة CCT من 2700K إلى 6500K ، يوفر TYF 5 صناديق و 3 صناديق.
الشكل 4-1-1 بن لوني
الجدول 4-1-2 5 سلال الخطوة
| CCT | خطوات | CX | قبرصي | ا | ب | ثيتا |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
الجدول 4--1-3 صناديق الخطوة 3
| CCT | خطوات | CX | قبرصي | ا | ب | ثيتا |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
المنحنيات الكهربائية والبصرية النموذجية
الشكل 4-2-1 الطاقة النسبية مقابل الجهد ، T a = 25 ℃
الشكل 4-2-2 التدفق الضوئي النسبي مقابل الجهد ، T a = 25 ℃
الشكل 4-2-3 نمط مشع ، T a = 25 ℃
| بند | رمز | وحدة | القيمة النموذجية |
| مساهمة الجهد | فين | الخامس | 230 |
| المدخلات الحالية | إذا | أمبير | 236.2 |
| تردد التشغيل | F | هرتز | 50/60 |
| مدخل الطاقة | P | W | 49.49 |
| عامل القوى | PF | ٪ | 0.911 |
| التشويه التوافقي الكلي | THD | ٪ | 45.7٪ |
| يعتم نوع | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Other | ||
| القدرة على التدخل السريع | ضد | KV | 1 |
| القوة الكهربائية (AC) | لقد | KV | 1.5 |
| درجة حرارة التشغيل / القضية | تا / ح | ℃ | 25/85 |
| معلمات LED | قطعة خبز | ||
| تدفق مضيئة | Φv | ل م | 4680.9 |
| كفاءة مضيئة | ηv | م / ث | 94.57 |
| درجة حرارة اللون | CCT | ك | 6381 |
| مؤشر تجسيد اللون | رع / CRI | ٪ | 70.2 / 59.0 |
| توزيع الضوء | - | - | |
| زاوية الرؤية | 2θ 1/2 | درجة. | - |
ملحوظة:
1) لا يشير جهد التشغيل إلى الحد الأقصى للجهد الذي يستخدمه العملاء ولكنه يعني الجهد المسموح به وفقًا لمعدل تباين الجهد في كل بلد. يوصى بأن تكون درجة حرارة لوح اللحام أقل من 85 ℃.
2) يتم تعريف صناديق اللون في عملية عابرة.
3) التسامح القياس في اختبار لدينا هو +v +/- 10 ٪ و Ra +/- 2.
4) التسامح من٪ 5 ٪ على تبديد الطاقة.
5) Φv هو إجمالي خرج التدفق الضوئي المقاس بمجال متكامل.
6) زيادة الطاقة وفقا IEC61000-4-5.
7) المتغيرات وحدات المعلمات يرجى الرجوع إلى الجدول 2-2.
ملاحظات:

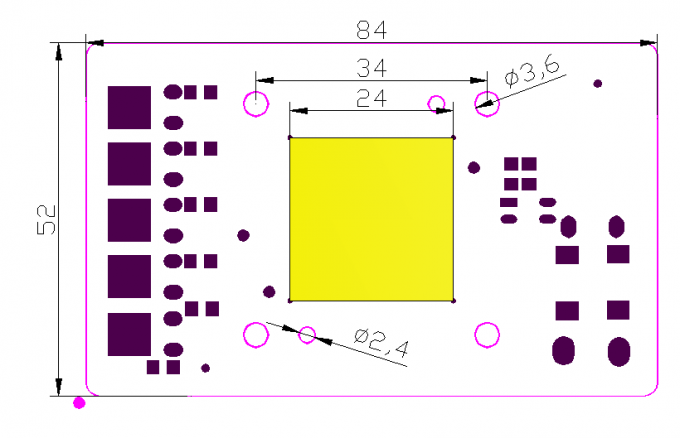

1) جميع الأبعاد في ملليمتر. (التسامح: ± 0.2 ملليمتر)
2) مقياس: لا شيء
ملحوظة:
1) TYF علم البصريات. يوصى بوحدة DOB للحفاظ على درجة حرارة الوصلة تحت الحد الأقصى لمواصفات درجة حرارة الوصلة (الجدول 2-4).
درجة حرارة الرصاص LED ودرجة حرارة العلبة IC المقاسة بالحرارة المزدوجة. يمكن حساب درجات حرارة الصمام و IC باستخدام الصيغ على النحو التالي.
Ts_max = Tj_max-Rθj-s * Pd
فمثلا:
إذا كانت درجة حرارة الرصاص LED ودرجة حرارة العلبة العلوية في IC تساوي 90 درجة ، فإن درجة حرارة الوصلة LED
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃
ودرجة حرارة تقاطع IC
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃
راتنج السيليكون DOB (AC- C OB) تسليم
TYF علم البصريات. منتجات وحدات الصمام ، معبأة في علبة بلاستيكية ، وفقا لحجم مختلف ، أجهزة الكمبيوتر XX كل علبة بلاستيكية ، كما هو مبين في ما يلي. منتجات بدون علبة بلاستيكية معبأة في أكياس الفقاعة ، من أجل منع الضغط الخارجي ، واختيار كيس فقاعة مختلفة ، وفقا لحجم المنتج في كل حزمة من المنتجات XX ، سيتم تخزين المنتج المعبأة في شكل الكرتون ومختومة ، كما هو مبين في ما يلي.
1) وحدة xx PCS LED لكل صينية 4) معلومات مربع والتعبئة
2) كومة صينية وتسجيل ، صواني وحدة XX LED وصواني وهمية إضافية لكل مربع. أضف هلام السيليكا (1 لكل منهما) أعلى الدرج
3) ختم التعبئة
