منزل المنتجاترقاقة LED قطعة خبز

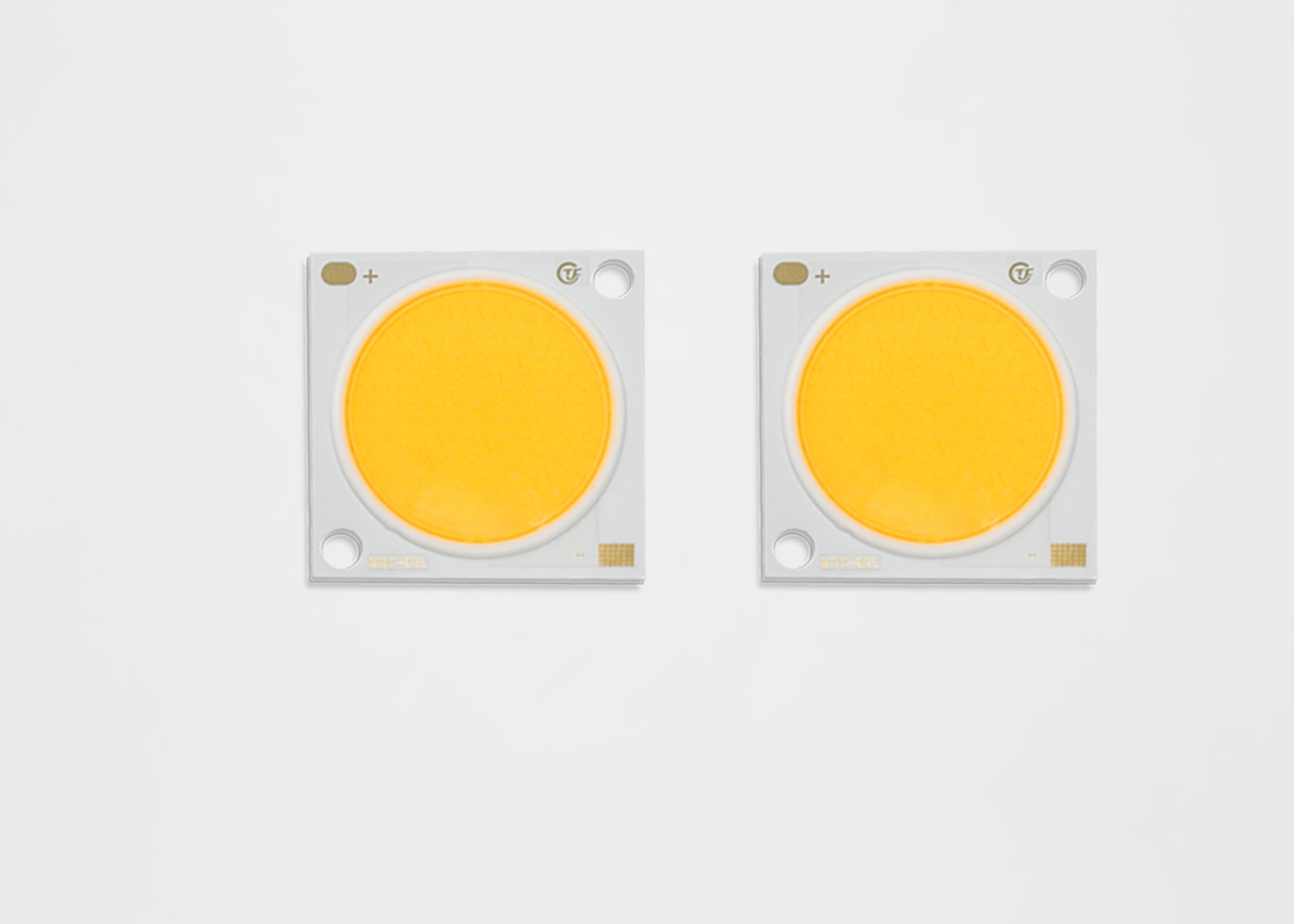

30w 50w سكني السلطة العليا رقاقة السلطة أدى المدمجة مصدر ضوء كثافة عالية التدفق

شهادة
الصين Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. الشهادات
الصين Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. الشهادات
زبون مراجعة
توفر مصابيح TYF الكاملة ذات الطيف الكامل 50 دولارًا مقابل ضوء قابل للمقارنة و PPF مرتفع حقًا.

—— دي أنتوني خوسيه

ابن دردش الآن

30w 50w سكني السلطة العليا رقاقة السلطة أدى المدمجة مصدر ضوء كثافة عالية التدفق

30w 50w سكني السلطة العليا رقاقة السلطة أدى المدمجة مصدر ضوء كثافة عالية التدفق
30w 50w سكني السلطة العليا رقاقة السلطة أدى المدمجة مصدر ضوء كثافة عالية التدفق

صورة كبيرة :  30w 50w سكني السلطة العليا رقاقة السلطة أدى المدمجة مصدر ضوء كثافة عالية التدفق

تفاصيل المنتج:
مكان المنشأ: شنتشن
اسم العلامة التجارية: TYF
إصدار الشهادات: CE,RoHs
رقم الموديل: M36-02L
شروط الدفع والشحن:
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiable
وقت التسليم: 5-7 أيام
شروط الدفع: D / A، D / P، T / T، ويسترن يونيون، موني جرام
القدرة على العرض: 1،000،000 حاسوب شخصي في اليوم

30w 50w سكني السلطة العليا رقاقة السلطة أدى المدمجة مصدر ضوء كثافة عالية التدفق

وصف
قوة: 50W، 30W المواد رقاقة: جسر لوكس
نوع: الكوز أدى تطبيق: البوليفيين الصمام تنمو مصباح
اسم المنتج: الكوز أدى فترة الحياة: 50000ساعات
تسليط الضوء:

high power led chip

,

led light chips

30W 50W residencial عالية الطاقة المصابيح قاعدة alumnium رقائق الصمام داخلي

• فعالية 128 م / ث نموذجي ل 3000 K ، 80CRI

• مصدر ضوء كثافة تدفق عالية

• موحدة ، والإضاءة عالية الجودة

• الحد الأدنى 70 و 80 و 90 خيارات CRI

• المسار الحراري StreaCLined

• حاوية ألوان متوافقة مع ENERGY STAR® / ANSI

هيكل مع 2 و 3 و 5 معيار SDCM

• أكثر كفاءة في استخدام الطاقة من الهالوجين المتوهجة

ومصابيح الفلورسنت

• الجهد العالي أو الجهد المنخفض العاصمة العملية

• سلسلة المنتج وشعار الشركة على الجبهة

• بنفايات متوافقة

يتم شرح تعيين رقم الجزء لصفيفات TYF ML Series LED على النحو التالي:

رقم القطعة

القوة النموذجية (W) CCT الاسمي (K)

CRI

الحد الأدنى من التدفق النبضي (lm) التدفق النبضي النموذجي (lm) الجهد النموذجي (الخامس) التيار الاسمي (مللي أمبير) الكفاءة النموذجية (م / ث)
CL25171210P430E * 7 30.6 3000 ك 70 4468 4804 34 900 157
CL25171210P435E * 7 30.6 3500 ك 70 4553 4896 34 900 160
CL25171210P440E * 7 30.6 4000 ك 70 4639 4988 34 900 163
CL25171210P450E * 7 30.6 5000 ك 70 4696 5049 34 900 165
CL25171210P457E * 7 30.6 5700 ك 70 4724 5080 34 900 166
CL25171210P465E * 7 30.6 6500 ك 70 4696 5049 34 900 165
CL25171210P422E * 8 30.6 2200 ك 80 3785 4070 34 900 133
CL25171210P427E * 8 30.6 2700 ك 80 4013 4315 34 900 141
CL25171210P430E * 8 30.6 3000 ك 80 4183 4498 34 900 147
CL25171210P435E * 8 30.6 3500 ك 80 4240 4559 34 900 149
CL25171210P440E * 8 30.6 4000 ك 80 4297 4621 34 900 151
CL25171210P450E * 8 30.6 5000 ك 80 4326 4651 34 900 152
CL25171210P457E * 8 30.6 5700 ك 80 4354 4681 34 900 153
CL25171210P465E * 8 30.6 6500 ك 80 4326 4651 34 900 152
CL25171210P422E * 9 30.6 2200 ك 90 3187 3427 34 900 112
CL25171210P427E * 9 30.6 2700 ك 90 3415 3672 34 900 120
CL25171210P430E * 9 30.6 3000 ك 90 3586 3856 34 900 126
CL25171210P435E * 9 30.6 3500 ك 90 3643 3917 34 900 128
CL25171210P440E * 9 30.6 4000 ك 90 3671 3947 34 900 129
CL25171210P450E * 9 30.6 5000 ك 90 3700 3978 34 900 130
CL25171210P457E * 9 30.6 5700 ك 90 3728 4008 34 900 131

رقم القطعة

القوة النموذجية (W) CCT الاسمي (K)

CRI

الحد الأدنى من التدفق النبضي (lm) التدفق النبضي النموذجي (lm) الجهد النموذجي (الخامس) التيار الاسمي (مللي أمبير) الكفاءة النموذجية (م / ث)
CL36241216P430E * 7 49.0 3000 ك 70 7291 7840 34 1440 160
CL36241216P435E * 7 49.0 3500 ك 70 7428 7987 34 1440 163
CL36241216P440E * 7 49.0 4000 ك 70 7519 8085 34 1440 165
CL36241216P450E * 7 49.0 5000 ك 70 7610 8183 34 1440 167
CL36241216P457E * 7 49.0 5700 ك 70 7701 8281 34 1440 169
CL36241216P465E * 7 49.0 6500 ك 70 7610 8183 34 1440 167
CL36241216P422E * 8 49.0 2200 ك 80 6061 6517 34 1440 133
CL36241216P427E * 8 49.0 2700 ك 80 6517 7007 34 1440 143
CL36241216P430E * 8 49.0 3000 ك 80 6836 7350 34 1440 150
CL36241216P435E * 8 49.0 3500 ك 80 6927 7448 34 1440 152
CL36241216P440E * 8 49.0 4000 ك 80 7018 7546 34 1440 154
CL36241216P450E * 8 49.0 5000 ك 80 7154 7693 34 1440 157
CL36241216P457E * 8 49.0 5700 ك 80 7199 7742 34 1440 158
CL36241216P465E * 8 49.0 6500 ك 80 7154 7693 34 1440 157
CL36241216P422E * 9 49.0 2200 ك 90 5195 5586 34 1440 114
CL36241216P427E * 9 49.0 2700 ك 90 5560 5978 34 1440 122
CL36241216P430E * 9 49.0 3000 ك 90 5833 6272 34 1440 128
CL36241216P435E * 9 49.0 3500 ك 90 6015 6468 34 1440 132
CL36241216P440E * 9 49.0 4000 ك 90 6061 6517 34 1440 133
CL36241216P450E * 9 49.0 5000 ك 90 6106 6566 34 1440 134
CL36241216P457E * 9 49.0 5700 ك 90 6151 6615 34 1440 135

5.1 معلومات Binning اللون


الشكل 1: رسم بياني لسلال الاختبار في مساحة ألوان س ص (ظروف الاختبار النبضي ، Tj = 25 درجة مئوية)

CIE1931-X

جدول 38: تعريفات حاوية اللون البيضوي المكونة من خطوتين إلى 5 خطوات من MacAdam لتعريف نطاق TYF CoB الأساسي

اسمى، صورى شكلى، بالاسم فقط

CCT

نقطة المركز المحور الرئيسي (أ ، ب)

الشكل البيضاوي

دوران الملاك ،،

X Y 2 خطوة 3-الخطوة 5-الخطوة
2200K 0.5018 0.4153 (0.0048 ، 0.0027) (0.0072 ، 0.0041) (0.0120 ، 0.0067) 39.9
2500K 0.4806 0.4141 (0.0050 ، 0.0027) (0.0076 ، 0.0041) (0.0126 ، 0.0068) 53.1
27 00 ك 0.4575 0.4101 (0.0053 ، 0.0027) (0.0080 ، 0.0041) (0.0133 ، 0.0068) 54.1
3000K 0.4338 0.4030 (0.0057 ، 0.0028) (0.0086 ، 0.0042) (0.0142 ، 0.0069) 53.7
3500K 0.4073 0.3917 (0.0062 ، 0.0028) (0.0093 ، 0.0041) (0.0155 ، 0.0069) 54.0
4000K 0.3818 0.3797 (0.0063 ، 0.0027) (0.0093 ، 0.0042) (0.0157 ، 0.0068) 53.4
5000K 0.3447 0.3553 (0.0054 ، 0.0024) (0.0081 ، 0.0035) (0.0135 ، 0.0059) 59.8
5700K 0.3290 0.3417 (0.0048 ، 0.0021) (0.0072 ، 0.0032) (0.0119 ، 0.0052) 58.8
6500K 0.3123 0.3282 (0.0044 ، 0.0018) (0.0066 ، 0.0027) (0.0110 ، 0.0045) 58.1


6.1 الجدول 39: التقييمات القصوى


ملاحظات للجدول 39:

  • دفعت المصفوفات في التيارات العالية ولكن قد تقلص صيانة التجويف.
  • يجب مراعاة التدوير الصحيح الحالي للحفاظ على درجة حرارة الوصلة أقل من الحد الأقصى
  • التشغيل النبضي مع تيار قيادة الذروة مساوٍ لذروة الذروة النابضة الذروة المذكورة أمر مقبول إذا كان النبض في الوقت المحدد هو ms1 مللي ثانية لكل دورة ودورة التشغيل and10٪
  • لم يتم تصميم الثنائيات الباعثة للضوء لتكون مدفوعة في الجهد العكسي ولن تنتج الضوء تحت هذا الشرط. أقصى تصنيف المقدمة للاشارة فقط.

ملاحظات: 1. جميع أبعاد التسامح ± 0.2mm ما لم يذكر خلاف ذلك. 2. نقطة القياس ح في الكاثود

أوصى شرط بيع

لحام اليدوي. يرجى استخدام لحام خالية من الرصاص ويجب تنفيذ لحام باستخدام بت لحام في

درجة حرارة أقل من 350C ، وينتهي في غضون 3.5 ثانية للأرض واحدة. لن يتم تطبيق أي قوة خارجية

لجزء الراتنج في حين يتم تنفيذ لحام. يجب إجراء العملية التالية للحام بعد انتهاء المنتج

العودة إلى درجة الحرارة المحيطة. تحذير: التحكم في درجة الحرارة

التعبئة المنتج ووضع العلامات
